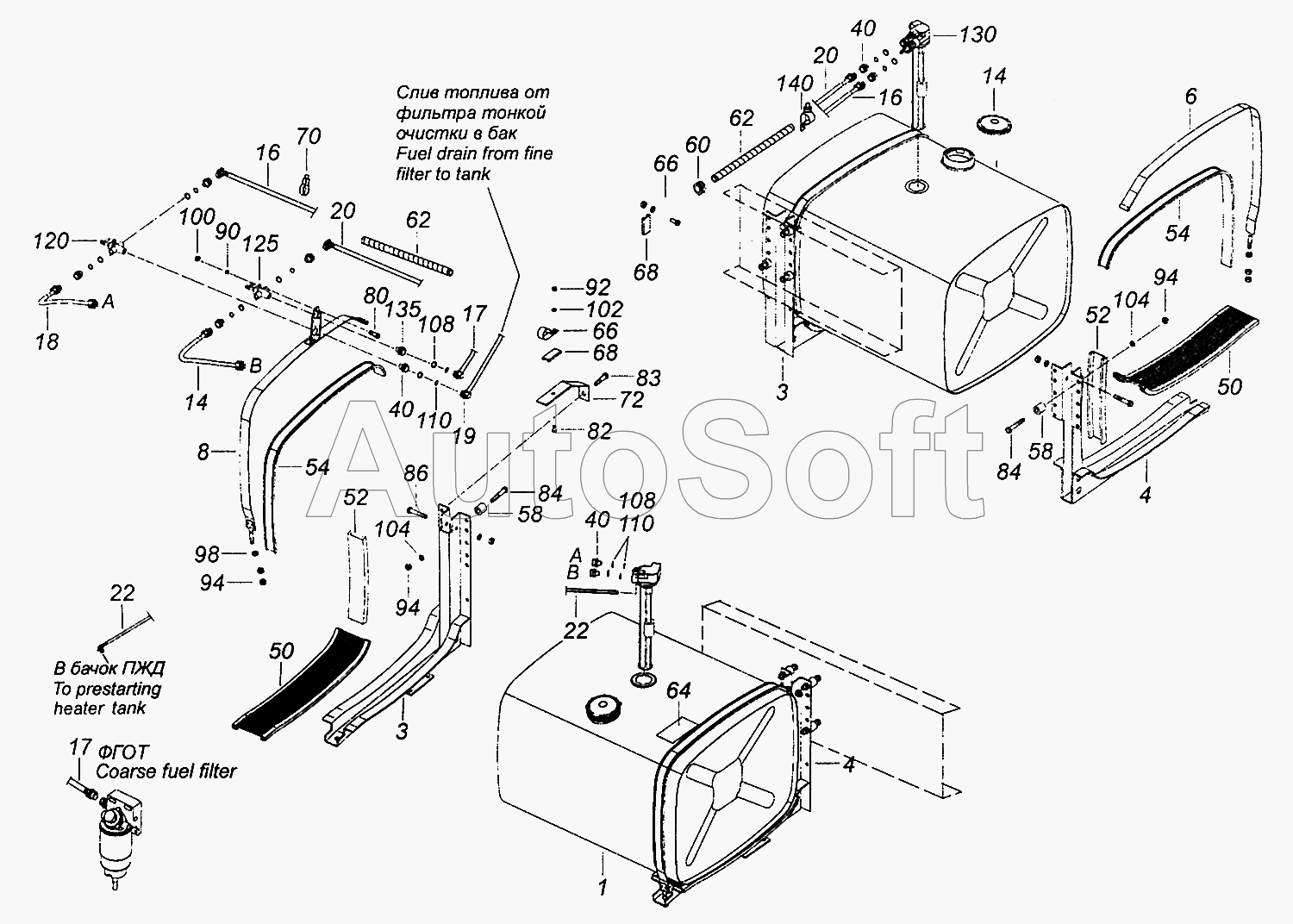

Каталог запасных частей к технике: Камский автозавод 43502 (Евро 4) (2013). 5350-1100068-10 Установка топливных баков и топливопроводов
98
70
72
80
82
83
84
84
86
90
92
94
94
94
68
68
100
102
104
104
108
108
110
110
120
125
130
135
140
20
20
3
3
4
4
6
8
10
10
14
14
16
16
17
17
18
19
1
22
22
40
40
40
50
50
52
52
54
54
58
58
60
62
62
64
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бак топливный | |
| 3 | 4***1 | Кронштейн крепления топливного бака | |
| 4 | 5***1 | Кронштейн крепления топливного бака | |
| 6 | 5***1 | Хомут крепления топливного бака | |
| 8 | 5***1 | Хомут крепления топливного бака | |
| 10 | 5***0 | Установка крышки топливного бака | |
| 14 | 6***0 | Трубопровод | |
| 16 | 6***0 | Трубопровод | |
| 17 | 6***0 | Трубопровод | |
| 18 | 6***0 | Трубка | |
| 19 | 6***1 | Трубопровод | |
| 20 | 6***1 | Трубопровод | |
| 22 | 6***5 | Трубка | |
| 40 | 6***9 | Штуцер | |
| 50 | 5***1 | Прокладка кронштейна крепления топливного бака | |
| 52 | 5***2 | Прокладка кронштейна крепления топливного бака | |
| 54 | 5***5 | Прокладка хомута крепления топливного бака | |
| 58 | 6***5 | Втулка | |
| 60 | 5***4 | Втулка проходная провода | |
| 62 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 64 | 4***0 | Табличка инструкционная | |
| 66 | 5***2 | Скоба | |
| 68 | 5***1 | Втулка трубки | |
| 70 | 5***8 | Хомут | |
| 72 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 80 | 1***1 | Болт М6-6gx16 | |
| 82 | 1***1 | Болт М8-6gx20 | |
| 83 | 1***1 | Болт М12x1,25-6gx25 | |
| 84 | 1***1 | Болт М12x1,25-6gx55 | |
| 86 | 1***1 | Болт М12x1,25-6gx65 | |
| 90 | 1***1 | Гайка М6-6Н | |
| 92 | 1***1 | Гайка М8-6Н | |
| 94 | 1***1 | Гайка М12x1.25-6Н | |
| 98 | 1***1 | Шайба плоская 12x22 | |
| 100 | 1***3 | Шайба пружинная 6 | |
| 102 | 1***7 | Шайба пружинная 8 | |
| 104 | 1***7 | Шайба пружинная 12 | |
| 108 | 8***6 | Шайба | |
| 110 | 8***5 | Кольцо уплотнительное усилителя | |
| 120 | 3***0 | Краник топливный тройной | |
| 125 | 4***1 | Кран ПП8 | |
| 130 | 4***0 | Топливозаборник ТХ3-525Н с электроподогревом | |
| 135 | 4***0 | Штуцер 5246023349 | |
| 140 | 4***0 | Хомут с клипсой 9818722 |
