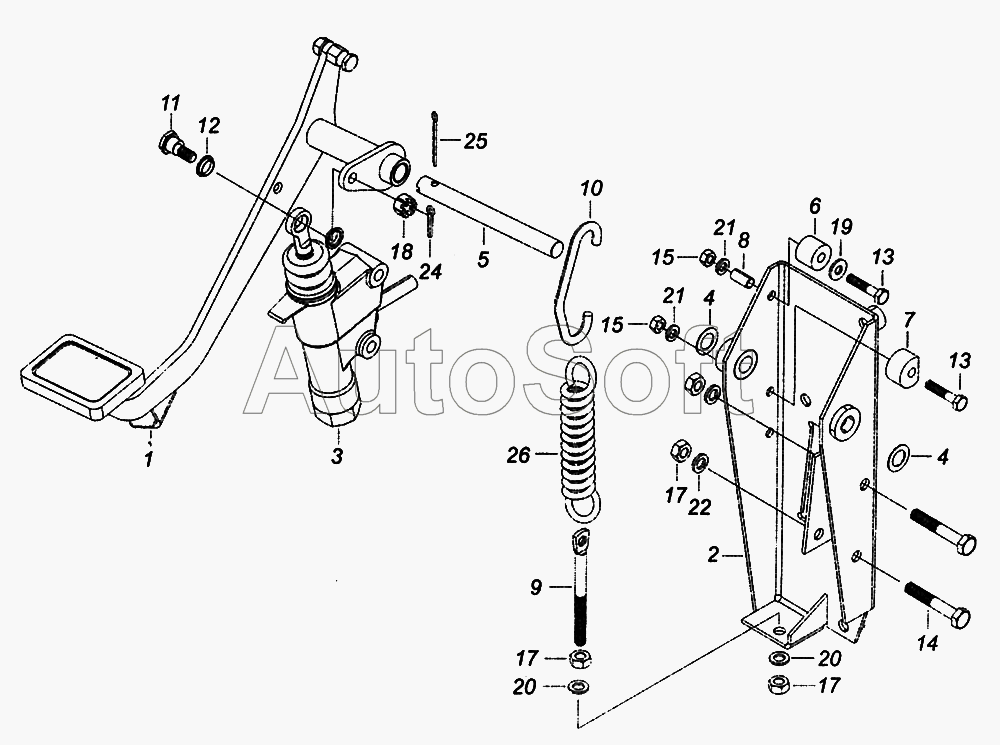

Каталог запасных частей к технике: Камский автозавод 43502 (Евро 4) (2013). 6520-1602008 Педаль сцепления с кронштейном и главным цилиндром
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
17
17
17
18
19
20
20
21
21
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-1602008 | 6***8 | Педаль сцепления с кронштейном и главным цилиндром | |
| 6520-1602008-10 | 6***0 | Педаль сцепления с кронштейном и главным цилиндром | |
| 1 | 6***0 | Педаль сцепления | |
| 2 | 5***3 | Кронштейн оси педали сцепления (сварка) | |
| 3 | 5***0 | Главный цилиндр управления сцеплением в сборе | |
| 4 | 5***3 | Шайба упорная ступицы педали сцепления | |
| 5 | 5***5 | Ось педали сцепления | |
| 6 | 5***0 | Ограничитель хода педали сцепления | |
| 7 | 5***0 | Ограничитель хода педали сцепления | |
| 8 | 5***1 | Втулка распорная | |
| 9 | 5***6 | Стержень натяжной | |
| 10 | 5***5 | Серьга | |
| 11 | 5***1 | Палец толкателя главного цилиндра управления сцеплением | |
| 12 | 5***3 | Втулка пальца толкателя главного цилиндра управления сцеплением | |
| 13 | 1***1 | Болт М8-6gх35 | |
| 14 | 1***1 | Болт М10х1,25-6gх65 | |
| 15 | 1***1 | Гайка М8х1,25-6Н | |
| 17 | 1***1 | Гайка М10х1,25-6Н | |
| 18 | 1***1 | Гайка М10х1,25-6Н | |
| 19 | 1***1 | Шайба плоская 8х20 | |
| 20 | 1***1 | Шайба плоская 10,6х18х2 | |
| 21 | 1***7 | Шайба 8 пружинная | |
| 22 | 1***7 | Шайба 10 пружинная | |
| 24 | 1***1 | Шплинт разводной 2х25 | |
| 25 | 1***1 | Шплинт 4,7х50 | |
| 26 | 5***1 | Сервопружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
