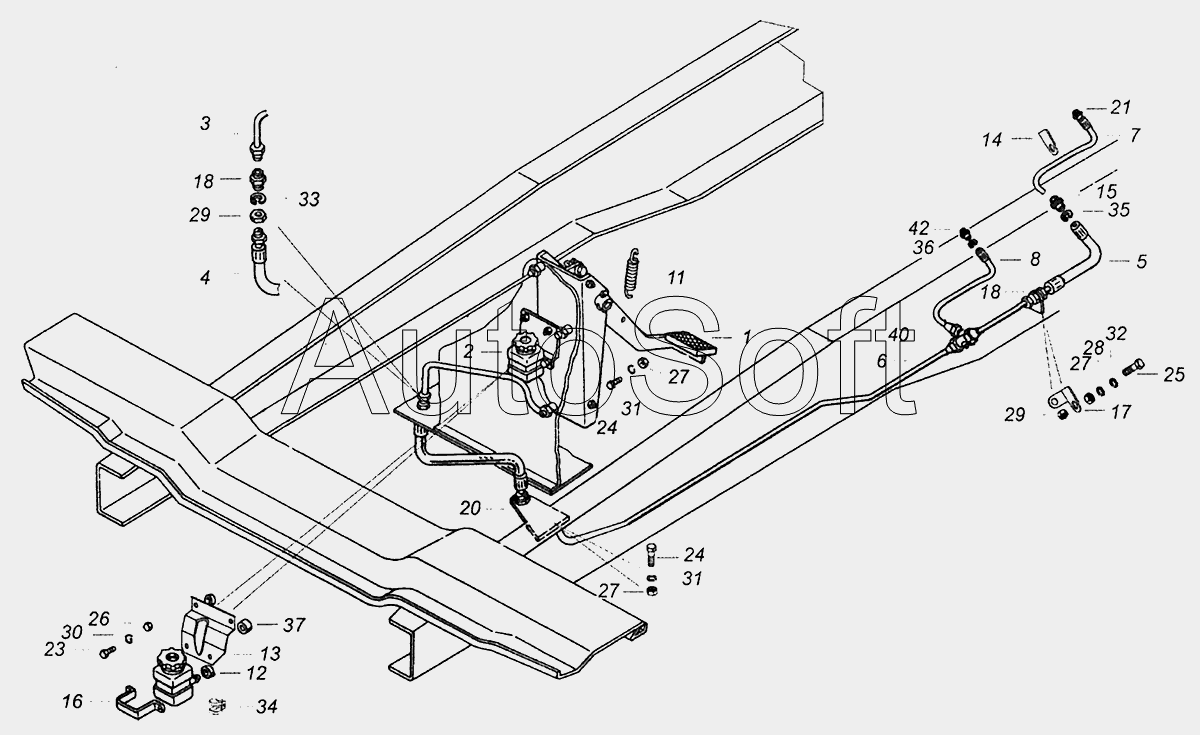

Каталог запасных частей к технике: Камский автозавод 43255 (Евро-3) (2012). 43255-1600006-20 Установка педали и привода выключения сцепления
1
2
3
4
5
6
7
8
11
12
13
21
16
17
18
18
20
14
23
24
24
25
26
27
27
27
28
29
29
30
31
31
32
33
34
35
36
37
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Педаль сцепления с кронштейном и главным цилиндром | |
| 2 | 5***0 | Бачок главного цилиндра в сборе | |
| 3 | 5***8 | Трубка от главного цилиндра в сборе | |
| 4 | 5***0 | Шланг гибкий привода управления сцеплением | |
| 5 | 5***0 | Шланг гибкий привода управления сцепления | |
| 6 | 4***0 | Трубка привода управления сцеплением | |
| 7 | 4***0 | Трубка | |
| 8 | 5***5 | Трубка | |
| 11 | 5***4 | Пружина оттяжная педали сцепления | |
| 12 | 5***4 | Уплотнитель | |
| 13 | 5***6 | Кронштейн бачка | |
| 14 | 4***6 | Кронштейн крепления шланга | |
| 16 | 5***3 | Хомут крепления бачка | |
| 17 | 5***1 | Скоба шланга привода управления сцеплением | |
| 18 | 5***3 | Штуцер соединительный | |
| 20 | 5***6 | Кронштейн крепления шланга {а} | |
| 21 | 6***3 | Штуцер | |
| 23 | 1***1 | Болт М6-6gх12 | |
| 24 | 1***1 | Болт М10х1,25-6gх30 | |
| 25 | 1***3 | Болт М12х1,25-6gх30 | |
| 26 | 1***1 | Гайка ЕМ6-6Н | |
| 27 | 1***1 | Гайка М10х1,25-6Н | |
| 28 | 1***1 | Гайка М12х1,25-6Н | |
| 29 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 30 | 1***3 | Шайба 6 пружинная | |
| 31 | 1***7 | Шайба 10 пружинная | |
| 32 | 1***7 | Шайба 12 пружинная | |
| 33 | 1***7 | Шайба 16 пружинная | |
| 34 | 1***0 | Хомут 12 | |
| 35 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 36 | 1***0 | Прокладка 16,2х22х1,5 | |
| 37 | 8***4 | Гайкодержатель М6 в сборе | |
| 40 | 8***1 | Кольцо уплотнительное толкателя | |
| 42 | 8***6 | Штуцер ввертный |
