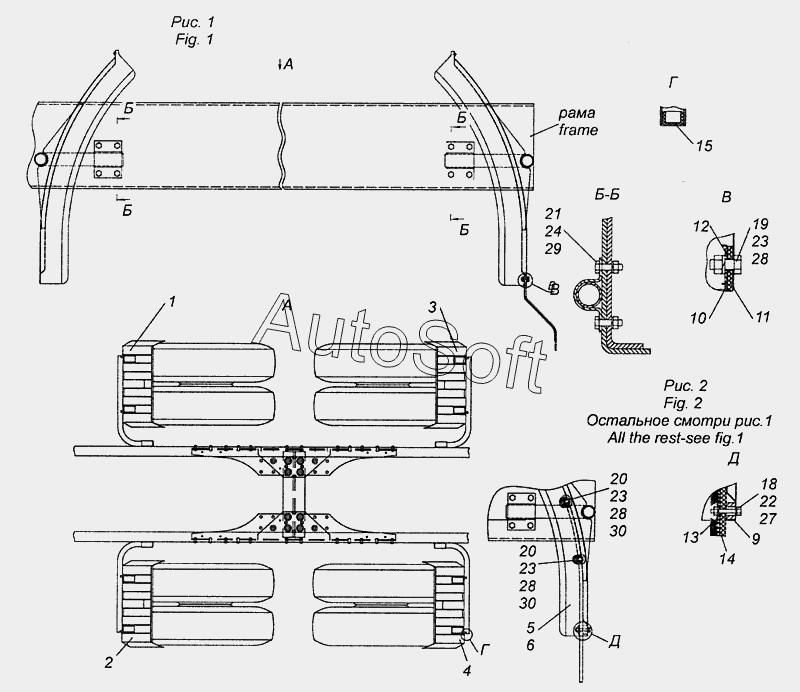

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2012). 6520-8404005-15 Установка задних крыльев
/224.gif)
14
30
30
29
28
28
28
27
24
23
23
23
22
21
20
20
19
18
15
13
12
11
10
9
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-8404005-15 | 6***5 | Установка задних крыльев | |
| 6520-8404005-16 | 6***6 | Установка задних крыльев | |
| 1 | 6***5 | Крыло заднее N1 правое | |
| 2 | 6***5 | Крыло заднее N1 левое | |
| 3 | 6***5 | Крыло заднее N2 правое | |
| 4 | 6***5 | Крыло заднее N2 левое | |
| 5 | 6***5 | Крыло заднее N2 правое | |
| 6 | 6***5 | Крыло заднее N2 левое | |
| 9 | 4***0 | Проставка | |
| 10 | 4***8 | Опора грязевого щитка | |
| 11 | 6***0 | Фартук заднего крыла | |
| 12 | 6***2 | Планка крепления фартука | |
| 13 | 5***6 | Планка | |
| 14 | 6***7 | Щиток брызгопоглощающий | |
| 15 | 6***5 | Заглушка | |
| 18 | 1***1 | Болт М6-6gх35 | |
| 19 | 1***1 | Болт М8-6gх20 | |
| 20 | 1***1 | Болт М8-6gх25 | |
| 21 | 1***1 | Болт М10х1,25-6gх35 | |
| 22 | 1***1 | Гайка М6-6Н | |
| 23 | 1***1 | Гайка М8-6Н | |
| 24 | 1***1 | Гайка М10х1,25-6Н | |
| 27 | 1***7 | Шайба 6 пружинная | |
| 28 | 1***7 | Шайба 8 пружинная | |
| 29 | 1***7 | Шайба 10 пружинная | |
| 30 | 1***1 | Шайба плоская 8х20 |
