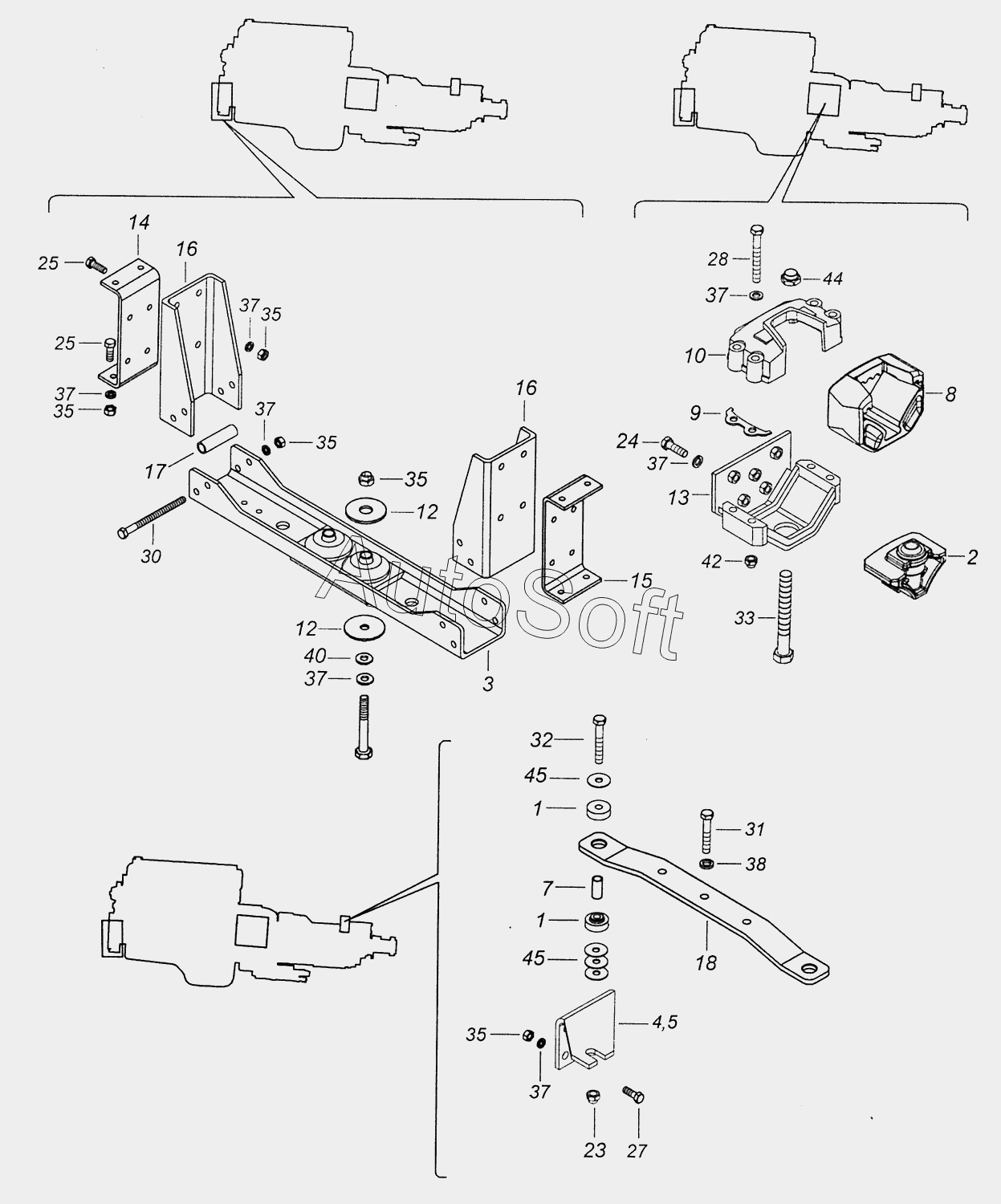

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2012). 6520-1001005-60 Установка силового агрегата
/3.gif)
1
1
2
3
4
5
7
8
9
10
12
12
13
14
15
16
16
17
18
23
24
25
25
27
28
30
31
32
33
35
35
35
35
35
37
37
37
37
37
37
37
38
40
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Подушка подвески раздаточной коробки в сборе | |
| 2 | 5***0 | Башмак задней опоры силового агрегата в сборе | |
| 3 | 6***9 | Опора передняя с подушками | |
| 4 | 6***0 | Кронштейн поддерживающей опоры правый | |
| 5 | 6***0 | Кронштейн поддерживающей опоры левый | |
| 7 | 4***0 | Втулка | |
| 8 | 5***1 | Подушка задней опоры силового агрегата | |
| 9 | 5***5 | Прокладка регулировочная задней опоры | |
| 10 | 5***9 | Крышка задней опоры силового агрегата | |
| 12 | 5***1 | Шайба опорная | |
| 13 | 6***9 | Кронштейн задней опоры силового агрегата | |
| 14 | 6***9 | Стойка передней опоры правая | |
| 15 | 6***9 | Стойка передней опоры левая | |
| 16 | 6***9 | Кронштейн передней опоры | |
| 17 | 6***9 | Втулка | |
| 18 | 6***4 | Балка поддерживающей опоры | |
| 23 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.197-97 | |
| 24 | 1***1 | Болт М12х1,25-6gх30 | |
| 25 | 1***1 | Болт М12х1,25-6gх35 | |
| 27 | 1***1 | Болт М12х1,25-6gх45 | |
| 28 | 1***1 | Болт М12х1,25-6gх80 | |
| 30 | 1***1 | Болт М12х1,25-6gх160 | |
| 31 | 1***1 | Болт М16х1,5-6gх35 | |
| 32 | 1***1 | Болт М16х1,5-6gх100 | |
| 33 | 1***1 | Болт М20х1,5-6gх160 | |
| 35 | 1***1 | Гайка М12х1,25-6Н | |
| 37 | 1***7 | Шайба 12 пружинная | |
| 38 | 1***7 | Шайба 16 пружинная | |
| 40 | 1***1 | Шайба плоская 12,6х28х3 | |
| 44 | 8***8 | Гайка М20х1,5-6Н | |
| 45 | 8***7 | Шайба плоская 17х55 |
