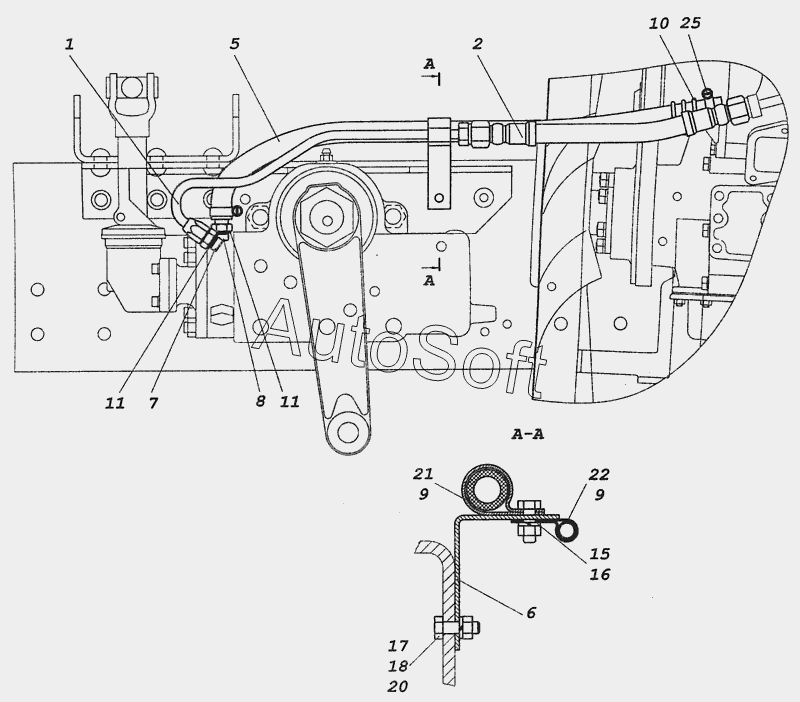

Каталог запасных частей к технике: Камский автозавод 6460 (Евро 3, 4) (2013). 6520-3400018-01 Установка трубопроводов
10
25
22
21
20
18
17
16
15
11
11
9
9
8
7
6
5
5
5
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-3400018-01 | 6***1 | Установка трубопроводов | |
| 6520-3400018-02 | 6***2 | Установка трубопроводов | |
| 1 | 6***1 | Труба высокого давления | |
| 2 | 5***1 | Рукав высокого давления в сборе | |
| 5 | 5***3 | Шланг низкого давления | |
| 5 | 6***1 | Шланг низкого давления | |
| 6 | 6***1 | Кронштейн | |
| 7 | 6***1 | Штуцер высокого давления | |
| 8 | 6***1 | Штуцер низкого давления | |
| 9 | 5***0 | Втулка трубки | |
| 10 | 5***9 | Оболочка шланга | |
| 11 | 6***1 | Прокладка | |
| 15 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 16 | 1***1 | Болт М8-6gх20 | |
| 17 | 1***1 | Болт М12х1,25-6gх30 | |
| 18 | 1***1 | Гайка М12х1,25-6Н | |
| 20 | 1***7 | Шайба 12 пружинная | |
| 21 | 8***0 | Хомут специальный | |
| 22 | 8***0 | Кляммер 13 | |
| 25 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
