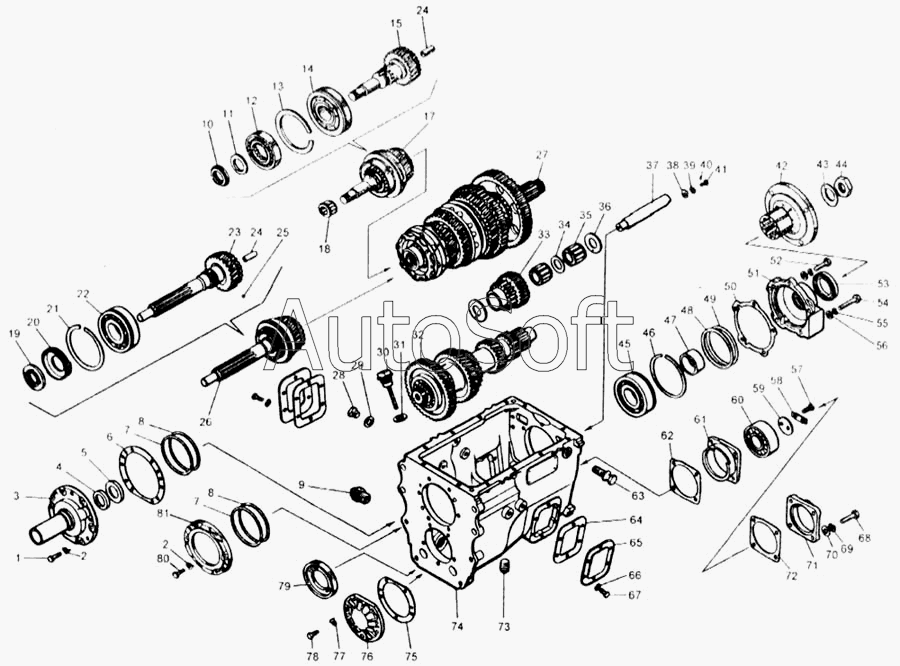

Каталог запасных частей к технике: Камский автозавод 65115 (2001). Картер коробки передач с валами
52
61
60
59
58
57
56
55
54
53
62
51
50
49
48
47
46
45
44
43
72
81
80
79
78
77
76
75
74
73
42
71
70
69
68
67
66
65
64
63
11
21
20
19
18
17
15
14
13
12
22
10
9
8
8
7
7
6
5
4
3
2
2
32
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М10х1,25-6gх30 | |
| 2 | 8***1 | Шайба замковая 10 | |
| 3 | 1***0 | Крышка подшипника | |
| 4 | 1***1 | Манжета с пружиной в сборе | |
| 5 | 1***1 | Манжета с пружиной в сборе | |
| 6 | 1***2 | Прокладка крышки первичного вала | |
| 7 | 1***5 | Прокладка регулировочная | |
| 8 | 1***6 | Прокладка регулировочная | |
| 9 | 1***6 | Пробка сливная с магнитом в сборе | |
| 10 | 8***1 | Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала | |
| 11 | 1***4 | Шайба | |
| 12 | 1***0 | Муфта синхронизатора | |
| 13 | 1***4 | Кольцо стопорное | |
| 14 | 1***П | Подшипник | |
| 15 | 1***7 | Вал первичный коробки передач | |
| 17 | 1***5 | Вал первичный в сборе | |
| 18 | 2***6 | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | |
| 19 | 8***2 | Гайка специальная М52х2-Л-6Н | |
| 20 | 1***6 | Кольцо маслонагнетающее | |
| 21 | 1***4 | Кольцо стопорное | |
| 22 | 1***Л | Подшипник шариковый радиальный однорядный ГОСТ 520-89 | |
| 23 | 1***0 | Вал первичный | |
| 24 | 1***3 | Втулка маслопропускная первичного вала | |
| 25 | 8***1 | Шарик-фиксатор БV7.938 мм | |
| 26 | 1***5 | Вал первичный в сборе | |
| 27 | 1***0 | Вал вторичный коробки передач в сборе | |
| 28 | 1***3 | Болт М12х1,25-6gх16 | |
| 29 | 1***0 | Прокладка пробки | |
| 30 | 1***0 | Указатель уровня масла в коробке передач в сборе | |
| 31 | 8***2 | Шайба уплотнительная 30х42х2 | |
| 32 | 1***7 | Вал промежуточный коробки передач в сборе | |
| 33 | 1***2 | Блок шестерен заднего хода | |
| 34 | 1***4 | Втулка промежуточная подшипников блока зубчатых колес | |
| 35 | 6***К | Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец | |
| 36 | 1***6 | Шайба упорная блока шестерен заднего хода в сборе | |
| 37 | 1***2 | Ось блока шестерен заднего хода | |
| 38 | 8***2 | Шайба 11 стопорная | |
| 39 | 1***3 | Шайба 10 пружинная | |
| 40 | 8***4 | Штифт 3,6х5 | |
| 41 | 8***0 | Болт | |
| 42 | 1***0 | Фланец крепления кардана к вторичному валу коробки передач | |
| 43 | 1***3 | Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 | |
| 44 | 8***0 | Гайка специальная М39х2-6Н | |
| 45 | 5***К | Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 | |
| 46 | 1***4 | Кольцо стопорное | |
| 47 | 1***2 | Втулка распорная | |
| 48 | 1***5 | Прокладка регулировочная | |
| 49 | 1***6 | Прокладка регулировочная | |
| 50 | 1***3 | Прокладка крышки подшипника | |
| 51 | 1***5 | Крышка заднего подшипника вторичного вала | |
| 52 | 1***1 | Болт М12х1,25-6gх45 | |
| 53 | 8***0 | Манжета с пружиной в сборе | |
| 54 | 1***1 | Болт М12х1,25-6gх80 | |
| 55 | 1***3 | Шайба 12 пружинная | |
| 56 | 1***1 | Шайба плоская 12х22х3 | |
| 57 | 1***3 | Болт М12х1,25-6gх30 | |
| 58 | 1***6 | Планка стопорная болтов упорной шайбы | |
| 59 | 1***0 | Шайба упорная | |
| 60 | 3***0 | Подшипник роликовый сферический | |
| 61 | 1***8 | Стакан заднего подшипника промежуточного вала | |
| 62 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 63 | 1***0 | Рым-болт | |
| 64 | 1***1 | Прокладка крышки люка привода отбора мощности коробки передач | |
| 65 | 1***0 | Крышка люка привода отбора мощности коробки передач | |
| 66 | 1***3 | Шайба 10 пружинная | |
| 67 | 1***1 | Болт М10х1,25-6gх16 | |
| 68 | 1***1 | Болт М12х1,25-6gх55 | |
| 69 | 1***3 | Шайба 12 пружинная | |
| 70 | 1***1 | Шайба плоская 12х22х3 | |
| 71 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 72 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 73 | 4***5 | Пробка сливная | |
| 74 | 1***5 | Картер коробки передач | |
| 75 | 1***9 | Прокладка | |
| 76 | 1***8 | Крышка переднего подшипника промежуточного вала | |
| 77 | 8***1 | Шайба замковая 10 | |
| 78 | 1***1 | Болт М10х1,25-6gх25 | |
| 79 | 1***2 | Втулка распорная | |
| 80 | 8***4 | Болт М10х1,25-6gх28 | |
| 81 | 1***0 | Крышка заднего подшипника первичного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
