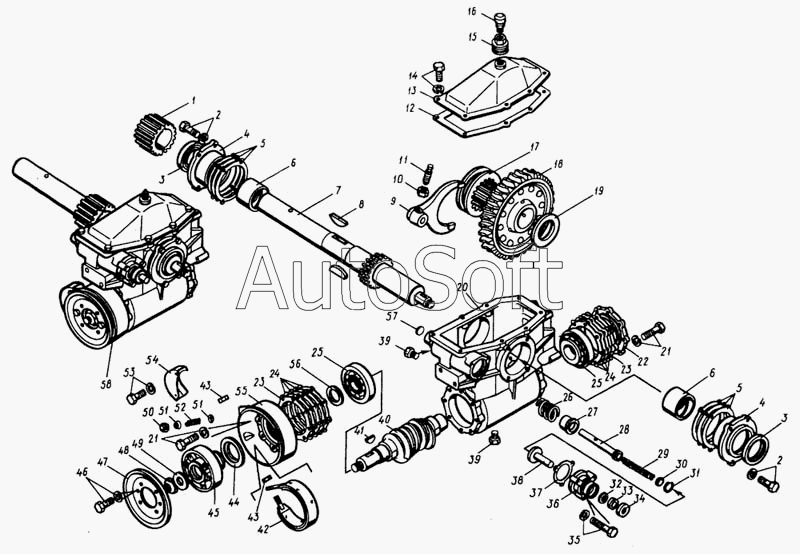

Каталог запасных частей к технике: Камский автозавод 4326 (2001). Редуктор лебедки
45
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
30
46
47
48
49
50
51
51
52
53
54
55
56
57
58
16
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
21
22
23
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Втулка | |
| 2 | 1***1 | Болт М10х1,25-6gх35 | |
| 3 | 8***8 | Сальник в сборе | |
| 4 | 4***8 | Стакан | |
| 5 | 4***2 | Прокладка | |
| 6 | 4***2 | Втулка | |
| 7 | 4***4 | Вал барабана | |
| 8 | 8***3 | Шпонка сегментная 10х17х55 | |
| 9 | 4***4 | Вилка лебедки | |
| 10 | 1***1 | Гайка М10х1,25 | |
| 11 | 8***0 | Винт установочный М10х1,25-6gх25 | |
| 12 | 4***6 | Прокладка | |
| 13 | 4***2 | Крышка в сборе | |
| 14 | 1***1 | Болт М10х1,25-6gх25 | |
| 15 | 8***9 | Переходник | |
| 16 | 8***0 | Клапан предохранительный на давление 0,12-0,24 кг/см2 | |
| 17 | 4***0 | Муфта включения | |
| 18 | 4***5 | Червячное колесо в сборе | |
| 19 | 4***9 | Шайба | |
| 20 | 4***0 | Картер | |
| 21 | 1***1 | Болт М10х1,25-6gх35 | |
| 22 | 4***4 | Крышка | |
| 23 | 4***8 | Прокладка | |
| 24 | 4***7 | Прокладка | |
| 25 | 8***4 | Подшипник роликовый конический в сборе | |
| 26 | 5***3 | Пружина возвратная | |
| 27 | 4***7 | Стакан | |
| 28 | 4***9 | Шток | |
| 29 | 5***5 | Пружина | |
| 30 | 5***5 | Крышка стакана механизма блокировки | |
| 31 | 8***0 | Кольцо упорное | |
| 32 | 4***5 | Манжета | |
| 33 | 4***3 | Кольцо | |
| 34 | 4***7 | Обойма | |
| 35 | 1***1 | Болт в сборе | |
| 36 | 4***1 | Крышка штока | |
| 37 | 4***3 | Прокладка | |
| 38 | 4***9 | Палец | |
| 39 | 2***2 | Пробка КГ1/4" | |
| 40 | 4***0 | Червяк | |
| 41 | 8***7 | Шпонка сегментная 8х11х28 | |
| 42 | 4***8 | Лента в сборе | |
| 43 | 1***1 | Гайка | |
| 44 | 8***8 | Сальник в сборе | |
| 45 | 4***0 | Барабан | |
| 46 | 1***1 | Болт М6-6gх14 | |
| 47 | 4***3 | Отражатель | |
| 48 | 8***7 | Гайка | |
| 49 | 4***1 | Шайба | |
| 50 | 1***1 | Гайка М6-6Н | |
| 51 | 4***3 | Шайба | |
| 52 | 4***2 | Пружина | |
| 53 | 1***1 | Болт в сборе | |
| 54 | 4***5 | Крышка | |
| 55 | 4***5 | Крышка | |
| 56 | 4***9 | Прокладка | |
| 57 | 1***0 | Заглушка 22 расширяющаяся | |
| 58 | 4***4 | Редуктор лебедки в сборе |
