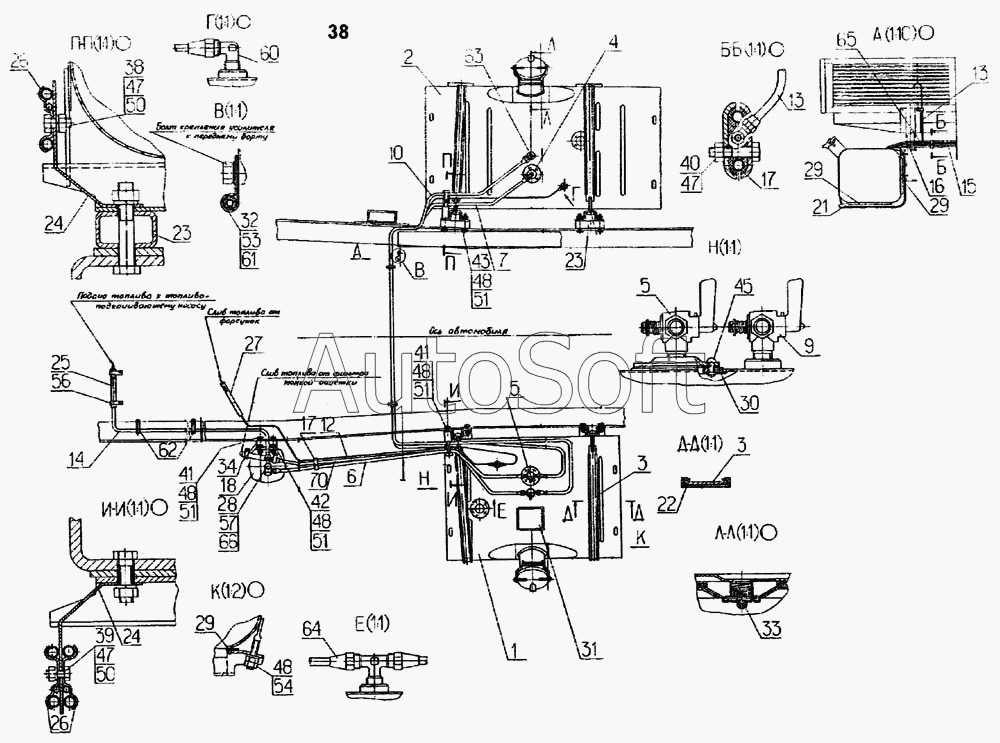

Каталог запасных частей к технике: Камский автозавод 4326 (2001). Установка топливного бака, фильтра грубой очистки топлива и топливопроводов
51
51
51
51
31
32
33
34
38
39
40
43
45
47
47
47
48
48
48
48
48
50
50
30
53
54
56
57
60
61
62
63
64
65
66
70
16
2
3
3
4
5
5
6
7
9
10
12
13
13
14
15
1
17
17
18
21
22
23
23
24
24
25
26
27
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бак топливный в сборе | |
| 2 | 5***0 | Бак топливный | |
| 3 | 5***0 | Хомут крепления топливного бака | |
| 4 | 5***2 | Трубка приемная с фильтром в сборе | |
| 5 | 5***0 | Трубка приемная с фильтром в сборе | |
| 6 | 4***0 | Трубка | |
| 7 | 4***0 | Трубка | |
| 9 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 10 | 4***0 | Трубка | |
| 12 | 4***0 | Трубка | |
| 13 | 4***2 | Трубка в сборе | |
| 14 | 4***0 | Трубка | |
| 15 | 4***0 | Трубка | |
| 16 | 4***0 | Трубка | |
| 17 | 7***8 | Скоба крепления топливных трубок | |
| 18 | 7***1 | Фильтр грубой очистки топлива в сборе | |
| 21 | 5***0 | Кронштейн крепления топливного бака | |
| 22 | 5***3 | Прокладка | |
| 23 | 5***8 | Проставка | |
| 24 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 25 | 5***2 | Рукав соединительный топливопроводов | |
| 26 | 5***9 | Скоба крепления топливопроводов | |
| 27 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 28 | 7***9 | Наконечник | |
| 29 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 30 | 5***3 | Прокладка датчика | |
| 31 | 4***0 | Табличка инструкционная: о пользовании распределительного топливного крана | |
| 32 | 4***5 | Втулка | |
| 33 | 4***0 | Заглушка | |
| 34 | 4***9 | Кронштейн | |
| 38 | 1***1 | Болт М8-6gх16 | |
| 39 | 1***1 | Болт М8-6gх20 | |
| 40 | 1***1 | Болт М8-6gх35 | |
| 43 | 1***1 | Болт М12х1,25-6gх65 | |
| 45 | 1***1 | Винт М5-6gх10 | |
| 47 | 1***1 | Гайка М8х1,25-6Н | |
| 48 | 1***1 | Гайка М12х1,25-6Н | |
| 50 | 1***7 | Шайба 8 пружинная | |
| 51 | 1***7 | Шайба 12 пружинная | |
| 53 | 1***1 | Шайба плоская 8х20х2 | |
| 54 | 1***1 | Шайба плоская 12х22х3 | |
| 56 | 1***0 | Хомут 19 в сборе | |
| 57 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 60 | 8***5 | Угольник 6 ввертный | |
| 61 | 8***5 | Хомут | |
| 62 | 8***1 | Скоба крепления трубопровода | |
| 63 | 8***7 | Угольник ввертный | |
| 64 | 8***9 | Тройник 6 ввертный | |
| 65 | 8***0 | Тройник 6 проходной | |
| 66 | 8***5 | Болт М14х1,5-6gх30 | |
| 70 | 4***0 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
