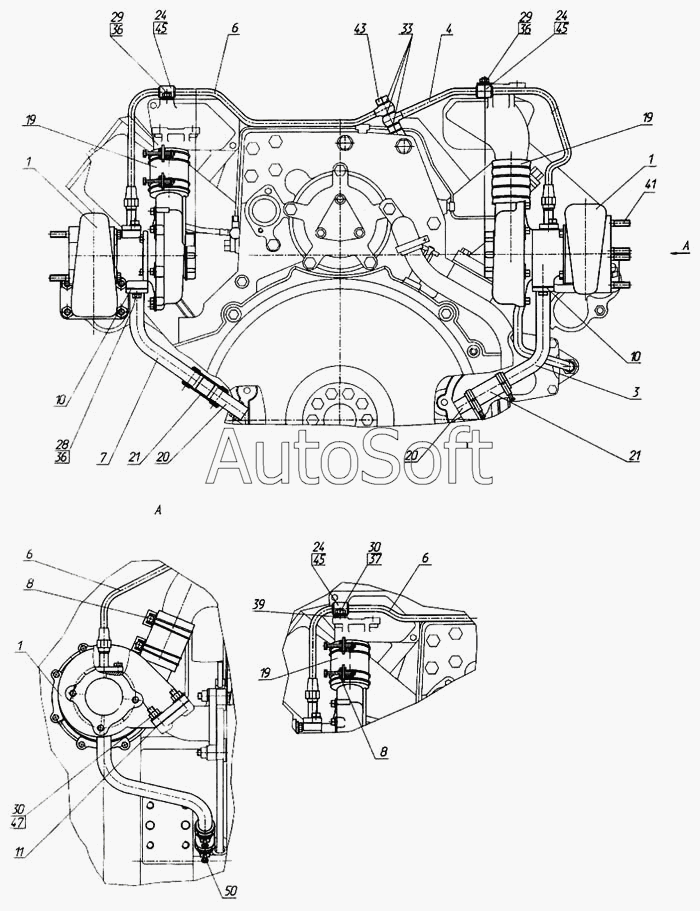

Каталог запасных частей к технике: Камский автозавод 4326 (2001). Установка турбокомпрессора ТКР-7Н-1
28
50
47
45
45
45
43
41
39
37
36
36
36
33
30
30
29
29
1
1
1
24
24
24
21
21
20
20
19
19
19
11
10
10
8
8
7
6
6
6
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Турбокомпрессор ТКР 7Н-1 | |
| 3 | 7***0 | Трубка слива масла правая | |
| 6 | 7***3 | Трубка подвода масла левая | |
| 7 | 7***1 | Трубка слива масла левая | |
| 8 | 5***1 | Хомут 72 в сборе | |
| 10 | 7***2 | Прокладка | |
| 11 | 7***9 | Прокладка турбины | |
| 19 | 7***8 | Рукав 56х69-0,98 L-65 мм. | |
| 20 | 7***0 | Трубка | |
| 21 | 7***0 | Рукав 22х29-0,098 | |
| 24 | 7***4 | Прокладка | |
| 28 | 1***1 | Болт М8-6gх20 | |
| 29 | 1***1 | Гайка М8х1,25-6Н | |
| 30 | 1***7 | Гайка М10х1,25-6Н | |
| 33 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 36 | 1***3 | Шайба 8 пружинная | |
| 37 | 1***7 | Шайба 10 пружинная | |
| 39 | 1***1 | Шайба плоская 10,6х18х2 | |
| 41 | 1***3 | Шпилька М10х1,25х15х25 | |
| 43 | 8***1 | Болт М14х1,5-6gх50 | |
| 45 | 8***5 | Кляммер | |
| 47 | 9***0 | Шайба тарельчатая 11 | |
| 50 | 8***4 | Хомут в сборе |
