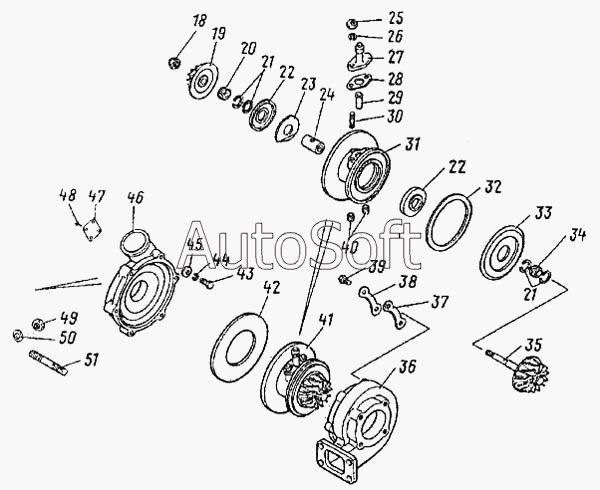

Каталог запасных частей к технике: Камский автозавод 4326 (2001). Турбокомпрессор ТКР-7Н, левый
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18 | 7***0 | Гайка крепления колеса компрессора | |
| 19 | 7***0 | Колесо компрессора | |
| 20 | 7***4 | Маслоотражатель | |
| 21 | 7***6 | Кольцо уплотнительное | |
| 22 | 7***6 | Крышка уплотнения | |
| 23 | 7***8 | Экран маслосбрасывающий | |
| 24 | 7***0 | Подшипник | |
| 25 | 1***1 | Гайка М8х1,25-6Н | |
| 26 | 1***3 | Шайба 8 пружинная | |
| 27 | 7***0 | Переходник | |
| 28 | 7***2 | Прокладка | |
| 29 | 7***4 | Фиксатор | |
| 30 | 1***1 | Шпилька М8х1,25-16х16 | |
| 31 | 7***4 | Корпус подшипников | |
| 32 | 7***8 | Прокладка | |
| 33 | 7***6 | Экран | |
| 34 | 7***3 | Втулка кольцедержатель | |
| 35 | 7***6 | Колесо турбины с валом в | |
| 36 | 7***4 | Корпус турбины | |
| 37 | 7***8 | Планка | |
| 38 | 7***9 | Шайба замковая | |
| 39 | 1***7 | Болт | |
| 40 | 7***9 | Ввертыш | |
| 41 | 7***8 | Корпус подшипников с ротором | |
| 42 | 7***9 | Экран корпуса компрессора | |
| 43 | 1***1 | Болт М8-6gх20 | |
| 44 | 1***3 | Шайба 8 пружинная | |
| 45 | 7***0 | Шайба упорная | |
| 46 | 7***0 | Корпус компрессора в сборе | |
| 49 | 1***7 | Гайка М10х1,25-6Н | |
| 50 | 8***0 | Шайба тарельчатая 10 |
