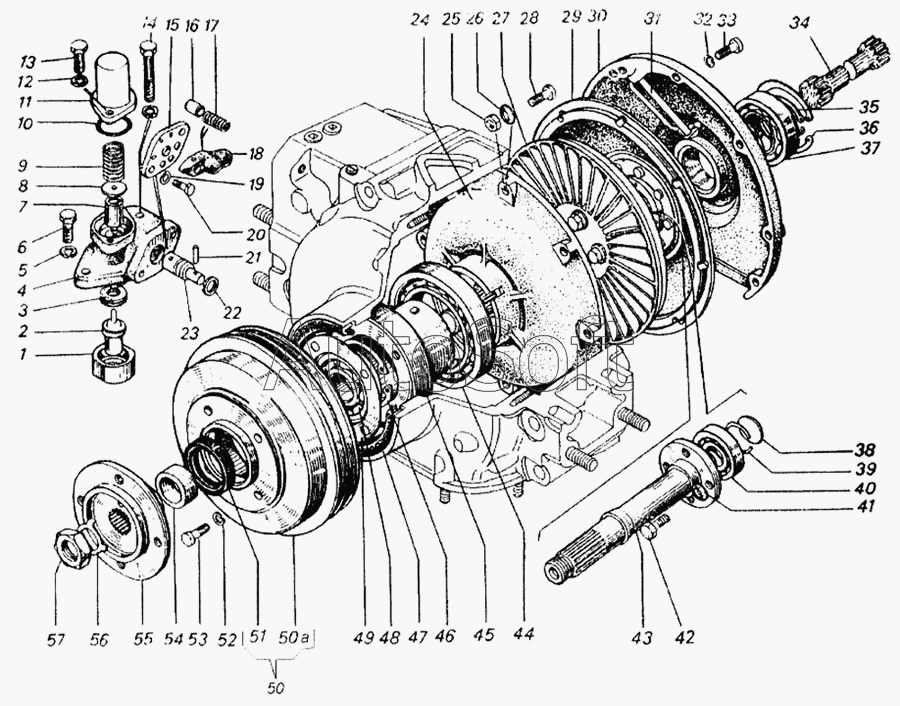

Каталог запасных частей к технике: Камский автозавод 4326 (2001). Гидромуфта привода вентилятора
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
50
51
52
53
54
55
56
57
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Гайка крепления термосилового датчика | |
| 2 | Т***0 | Датчик термосиловой с поршнем в сборе | |
| 3 | 7***2 | Шайба регулировочная | |
| 4 | 7***2 | Корпус включателя в сборе | |
| 5 | 1***3 | Шайба 8 пружинная | |
| 6 | 1***1 | Болт М8-6gх25 | |
| 7 | 7***5 | Золотник | |
| 8 | 1***1 | Шайба | |
| 9 | 2***6 | Пружина рычага переключения передач | |
| 10 | 7***8 | Кольцо уплотнительное крышки корпуса включателя | |
| 11 | 7***4 | Крышка корпуса включателя | |
| 12 | 1***3 | Шайба 6 пружинная | |
| 13 | 1***1 | Болт ТЕМ6-6gх16 | |
| 14 | 1***1 | Болт М8-6gх50 | |
| 15 | 7***2 | Крышка пробки крана | |
| 16 | 7***6 | Фиксатор рычага пробки крана | |
| 17 | 7***8 | Пружина фиксатора | |
| 18 | 7***4 | Рычаг пробки крана | |
| 19 | 1***3 | Шайба 6 пружинная | |
| 20 | 1***1 | Болт ТЕМ6-6gх16 | |
| 21 | 2***5 | Штифт 3х16 | |
| 22 | 3***4 | Кольцо уплотнительное пробки крана | |
| 23 | 7***8 | Пробка крана включателя | |
| 24 | 7***2 | Колесо ведущее гидромуфты | |
| 25 | 1***1 | Гайка М8х1,25-6Н | |
| 26 | 1***3 | Шайба пружинная коническая 8х15 | |
| 27 | 7***6 | Колесо ведомое гидромуфты | |
| 28 | 1***1 | Болт М8-6gх30 | |
| 29 | 7***8 | Вал ведущий с кожухом в сборе | |
| 30 | 7***5 | Корпус подшипника гидромуфты | |
| 31 | 7***0 | Трубка корпуса подшипника гидромуфты | |
| 32 | 1***3 | Шайба пружинная | |
| 33 | 8***3 | Винт М8-6gх35 | |
| 34 | 7***2 | Вал привода гидромуфты | |
| 35 | 7***6 | Кольцо упорное | |
| 36 | 7***4 | Кольцо упорное | |
| 37 | 8***1 | Подшипник 207А | |
| 38 | 7***4 | Шайба ограничительная | |
| 39 | 7***6 | Кольцо стопорное | |
| 40 | 7***) | Подшипник шариковый задний | |
| 41 | 1***7 | Шайба 8 коническая пружинная | |
| 42 | 1***1 | Болт М8-6gх20 | |
| 43 | 7***0 | Вал ведомый гидромуфты | |
| 44 | 7***) | Подшипник шариковый | |
| 45 | 7***2 | Вал шкива привода вентилятора | |
| 46 | 8***6 | Кольцо Б 62 ГОСТ 13943-68 | |
| 47 | 7***1 | Манжета с пружиной в сборе | |
| 48 | 8***) | Подшипник шариковый передний | |
| 49 | 7***0 | Прокладка шкива привода генератора и водяного насоса | |
| 50 | 7***8 | Шкив привода генератора с манжетой в сборе | |
| 50 | 7***0 | Шкив привода генератора | |
| 51 | 7***1 | Манжета с пружиной в сборе | |
| 52 | 1***3 | Шайба 8 пружинная | |
| 53 | 1***1 | Болт М8-6gх20 | |
| 54 | 7***4 | Втулка манжеты | |
| 55 | 7***5 | Ступица вентилятора | |
| 56 | 8***4 | Шайба стопорная | |
| 57 | 1***1 | Гайка низкая М22х1,5-6Н |
