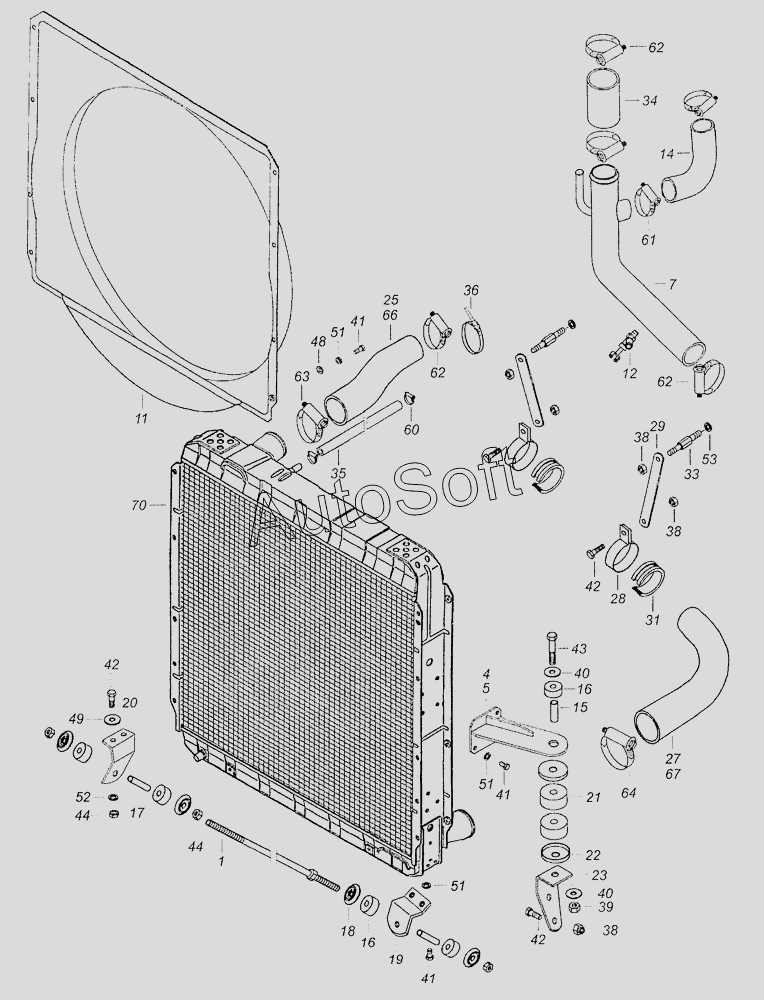

Каталог запасных частей к технике: Камский автозавод 4308 (Евро 3) (2013). 4308-1300023-10 Установка радиатора
/24.gif)
1
4
5
7
11
12
14
15
16
16
17
18
19
20
21
22
23
25
27
28
29
31
33
34
35
36
38
38
38
39
40
40
41
41
41
42
42
42
43
44
44
48
49
51
51
51
52
53
60
61
62
62
62
63
64
66
67
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Тяга крепления радиатора | |
| 4 | 4***0 | Кронштейн крепления радиатора правый | |
| 5 | 4***0 | Кронштейн крепления радиатора левый | |
| 7 | 4***0 | Труба отводящая | |
| 11 | 4***0 | Кожух вентилятора | |
| 12 | 5***0 | Кран сливной в сборе | |
| 14 | 7***1 | Рукав | |
| 15 | 6***1 | Втулка распорная | |
| 16 | 5***7 | Подушка крепления радиатора | |
| 17 | 6***7 | Втулка распорная тяги | |
| 18 | 5***8 | Чашка буфера тяги | |
| 19 | 4***0 | Кронштейн тяги радиатора задний | |
| 20 | 4***0 | Кронштейн тяги радиатора передний | |
| 21 | 5***0 | Подушка подвески радиатора | |
| 22 | 5***2 | Чашка подвески радиатора | |
| 23 | 4***9 | Кронштейн подвески радиатора | |
| 25 | 4***0 | Рукав | |
| 27 | 4***0 | Рукав | |
| 28 | 6***6 | Хомут | |
| 29 | 5***9 | Кронштейн трубы отводящей нижней | |
| 31 | 5***9 | Прокладка хомута | |
| 33 | 5***9 | Стойка | |
| 34 | 5***0 | Рукав | |
| 35 | 5***1 | Рукав | |
| 36 | 5***8 | Хомут | |
| 38 | 2***6 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | |
| 39 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 | |
| 40 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 41 | 1***1 | Болт М8-6gх16 | |
| 42 | 1***1 | Болт М10х1,25-6gх30 | |
| 43 | 1***1 | Болт М12х1,25-6gх70 | |
| 44 | 1***1 | Гайка М10х1,25-6Н | |
| 48 | 1***1 | Шайба плоская 8х17 | |
| 49 | 1***1 | Шайба плоская 10,6х18х2 | |
| 51 | 1***3 | Шайба 8 пружинная | |
| 52 | 1***3 | Шайба 10 пружинная | |
| 53 | 1***3 | Шайба 12 пружинная | |
| 60 | 4***0 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 | |
| 61 | 4***0 | Хомут TORRO 30-45/12-C7W1 | |
| 62 | 4***0 | Хомут ТОRRО 50-70/12С7-W1 | |
| 63 | 4***0 | Хомут ТОRRО 60-80/12-С7W1 | |
| 64 | 4***0 | Хомут ТОRRО70-90/12-С7W1 | |
| 66 | 4***0 | Рукав | |
| 67 | 4***0 | Рукав | |
| 70 | 4***1 | Радиатор |
