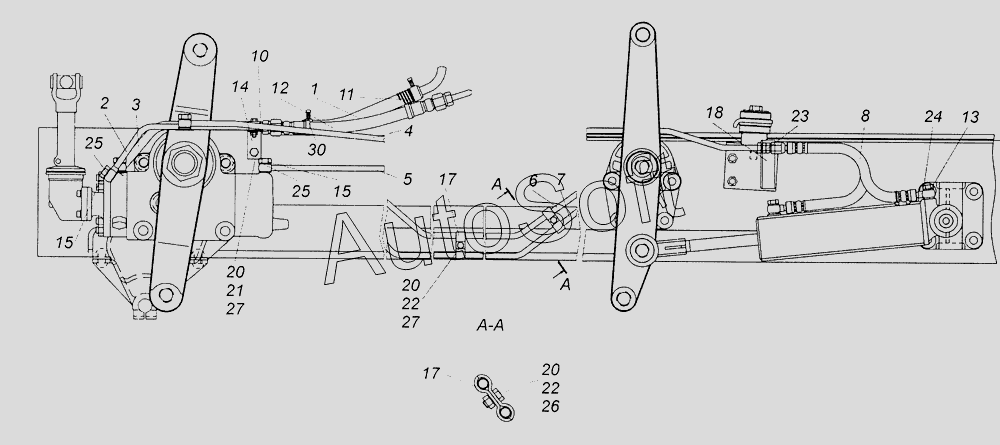

Каталог запасных частей к технике: Камский автозавод 65201 Евро 2-3 (2016). 65201-3400018 Установка трубопроводов
14
30
27
27
26
25
25
24
23
22
22
21
20
20
20
17
17
16
15
15
1
13
12
11
10
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Рукав высокого давления в сборе | |
| 2 | 6***4 | Труба высокого давления | |
| 3 | 6***4 | Труба низкого давления | |
| 4 | 6***2 | Труба высокого давления верхняя | |
| 5 | 6***6 | Труба высокого давления нижняя | |
| 6 | 6***2 | Труба высокого давления верхняя | |
| 7 | 6***6 | Труба высокого давления нижняя | |
| 8 | 6***0 | Шланг высокого давления дополнительного гидроцилиндра | |
| 10 | 5***3 | Планка крепления труб насоса | |
| 11 | 5***5 | Чехол защитный шланга низкого давления | |
| 12 | 5***5 | Шланг низкого давления насоса | |
| 13 | 5***3 | Болт М16х1,5 поворотный | |
| 14 | 6***0 | Кронштейн | |
| 15 | 6***4 | Болт М18х1,5 поворотный | |
| 16 | 6***5 | Кронштейн | |
| 17 | 5***1 | Скоба | |
| 20 | 1***1 | Болт М8-6gх16 | |
| 21 | 1***1 | Болт М8-6gх25 | |
| 22 | 1***1 | Гайка М8х1,25-6Н | |
| 23 | 8***2 | Гайка М18х1,5-6Н | |
| 24 | 1***0 | Прокладка 16,2х22х1,5 | |
| 25 | 1***0 | Прокладка 18х24х1,5 | |
| 26 | 1***1 | Шайба плоская 8,45х12х1 | |
| 27 | 1***7 | Шайба 8 пружинная | |
| 30 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
