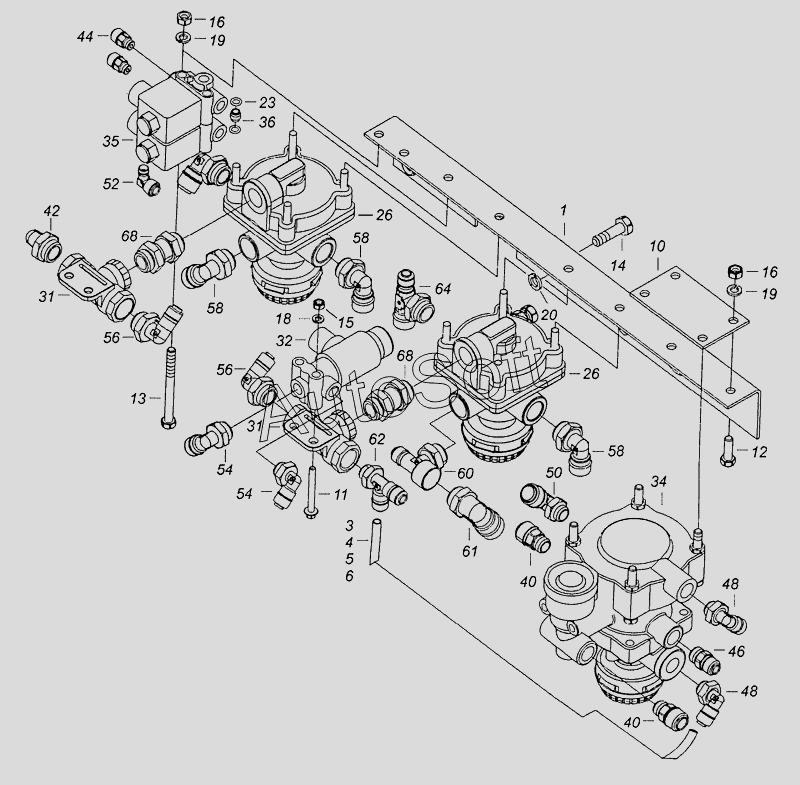

Каталог запасных частей к технике: Камский автозавод 6522 (Евро-4) (2016). 6520-3518010-83 Блок управления тормозами задней тележки
/193.gif)
50
32
34
35
36
40
40
42
44
46
48
48
31
52
54
54
56
56
58
58
58
60
61
62
64
68
68
15
3
4
5
6
10
11
12
13
14
1
16
16
18
19
19
20
23
26
26
26
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Кронштейн | |
| 3 | 5***6 | Труба | |
| 4 | 5***6 | Труба | |
| 5 | 5***6 | Труба | |
| 6 | 5***1 | Трубка | |
| 10 | 6***2 | Кронштейн | |
| 11 | 4***0 | Болт М6-6gх55 | |
| 12 | 1***1 | Болт М8-6gх25 | |
| 13 | 1***1 | Болт М8-6gх90 | |
| 14 | 1***1 | Болт М10х1,25-6gх35 | |
| 15 | 1***1 | Гайка ЕМ6-6Н | |
| 16 | 1***1 | Гайка М8х1,25-6Н | |
| 18 | 1***7 | Шайба 6 пружинная | |
| 19 | 1***7 | Шайба 8 пружинная | |
| 20 | 1***7 | Шайба 10 пружинная | |
| 23 | 4***0 | Кольцо 007-010-19-2-2 | |
| 26 | 2***0 | Клапан ускорительный с глушителем | |
| 26 | 5***1 | Клапан ускорительный с глушителем | |
| 31 | 2***0 | Клапан двухмагистральный | |
| 31 | 4***0 | Клапан двухмагистральный | |
| 32 | 4***0 | Дифференциальный клапан | |
| 34 | 2***0 | Клапан управления тормозами прицепа с двухпроводным приводом с клапаном обрыва | |
| 35 | 4***4 | Клапан электромагнитный КЭМ 10-11 | |
| 36 | 4***0 | Трубка соединительная | |
| 40 | 4***0 | Фитинг прямой | |
| 42 | 4***0 | Фитинг прямой | |
| 44 | 4***0 | Фитинг прямой | |
| 46 | 4***0 | Фитинг прямой | |
| 48 | 4***0 | Фитинг угловой | |
| 50 | 4***0 | Фитинг угловой | |
| 52 | 4***0 | Фитинг угловой | |
| 54 | 4***0 | Фитинг угловой | |
| 56 | 4***0 | Фитинг угловой | |
| 58 | 4***0 | Фитинг угловой | |
| 60 | 4***0 | Тройник горизонтальный | |
| 61 | 4***0 | Фитинг прямой | |
| 62 | 4***0 | Тройник вертикальный | |
| 64 | 4***0 | Тройник горизонтальный | |
| 68 | 4***0 | Переходник |
