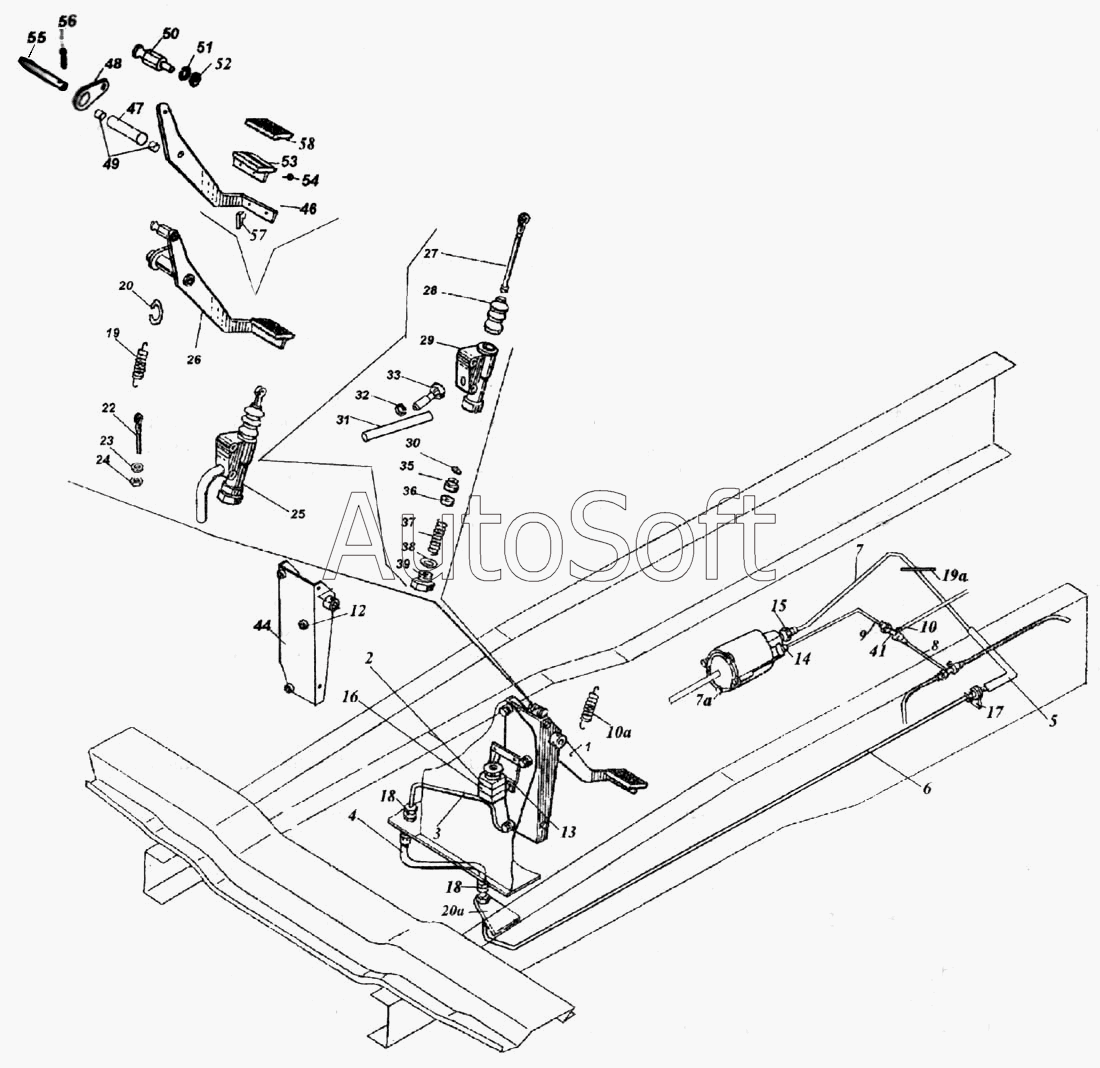

Каталог запасных частей к технике: Камский автозавод 6520. Установка педали и привода выключения сцепления
1
2
3
4
5
6
7
7
8
9
10
10
12
13
14
15
16
18
18
17
19
19
20
20
22
23
24
25
27
28
29
30
31
32
33
35
36
37
38
39
44
26
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | Педаль сцепления с кронштейном и главным цилиндром | |
| 2 | 5***0 | Бачок главного цилиндра в сборе | |
| 3 | 5***8 | Трубка от главного цилиндра в сборе | |
| 4 | 5***0 | Шланг гибкий привода управления сцеплением | |
| 5 | 5***0 | Шланг гибкий привода управления сцепления | |
| 6 | 6***2 | Трубка привода управления сцеплением | |
| 7 | 6***5 | Трубка | |
| 7 | 9***0 | ПГУ в сборе (WАВСО) {а} | |
| 8 | 5***1 | Трубка | |
| 9 | 5***0 | Трубка | |
| 10 | 5***4 | Пружина оттяжная педали сцепления | |
| 10 | 5***1 | Трубка | |
| 12 | 5***4 | Уплотнитель | |
| 13 | 5***6 | Кронштейн бачка | |
| 14 | 6***2 | Штуцер | |
| 15 | 6***3 | Штуцер | |
| 16 | 5***3 | Хомут крепления бачка | |
| 17 | 5***1 | Скоба шланга привода управления сцеплением | |
| 18 | 5***3 | Штуцер соединительный | |
| 19 | 5***8 | Пружина | |
| 19 | 6***1 | Скоба шланга привода управления сцеплением {а} | |
| 20 | 5***5 | Серьга | |
| 20 | 5***6 | Кронштейн крепления шланга {а} | |
| 21 | 8***0 | Кольцо уплотнительное | |
| 22 | 5***5 | Стержень натяжной | |
| 23 | 1***1 | Шайба плоская 8х20х2 | |
| 24 | 1***1 | Гайка М8х1,25-6Н | |
| 25 | 5***0 | Главный цилиндр управления сцеплением в сборе | |
| 26 | 5***0 | Педаль сцепления в сборе | |
| 27 | 5***8 | Толкатель поршня в сборе | |
| 28 | 5***3 | Чехол защитный главного цилиндра | |
| 29 | 5***0 | Главный цилиндр управления сцеплением | |
| 30 | 8***0 | Кольцо упорное | |
| 31 | 5***5 | Шланг гибкий | |
| 32 | 5***9 | Шайба стопорная | |
| 33 | 2***2 | Штуцер гибкого шланга | |
| 35 | 5***5 | Поршень главного цилиндра управления сцеплением | |
| 36 | 5***7 | Манжета поршня главного цилиндра управления сцеплением | |
| 37 | 5***8 | Пружина главного цилиндра управления сцеплением в сборе | |
| 38 | 5***1 | Прокладка пробки главного цилиндра управления сцеплением | |
| 39 | 5***9 | Пробка главного цилиндра управления сцепением | |
| 44 | 5***3 | Кронштейн оси педали сцепления (сварка) | |
| 46 | 5***5 | Педаль сцепления | |
| 47 | 5***6 | Ступица педали сцепления | |
| 48 | 5***1 | Рычаг толкателя педали сцепления | |
| 49 | 5***2 | Втулка оси педали сцепления | |
| 50 | 5***0 | Палец пружины | |
| 51 | 1***7 | Шайба 12 пружинная | |
| 52 | 1***1 | Гайка М12х1,25-6Н | |
| 53 | 5***2 | Площадка педали сцепления | |
| 54 | 1***0 | Заклепка площадки педали сцепления | |
| 55 | 5***5 | Ось педали сцепления | |
| 56 | 1***1 | Шплинт 4,7х50 | |
| 57 | 6***0 | Кронштейн регулировочного болта | |
| 58 | 5***8 | Накладка площадки педали сцепления |
