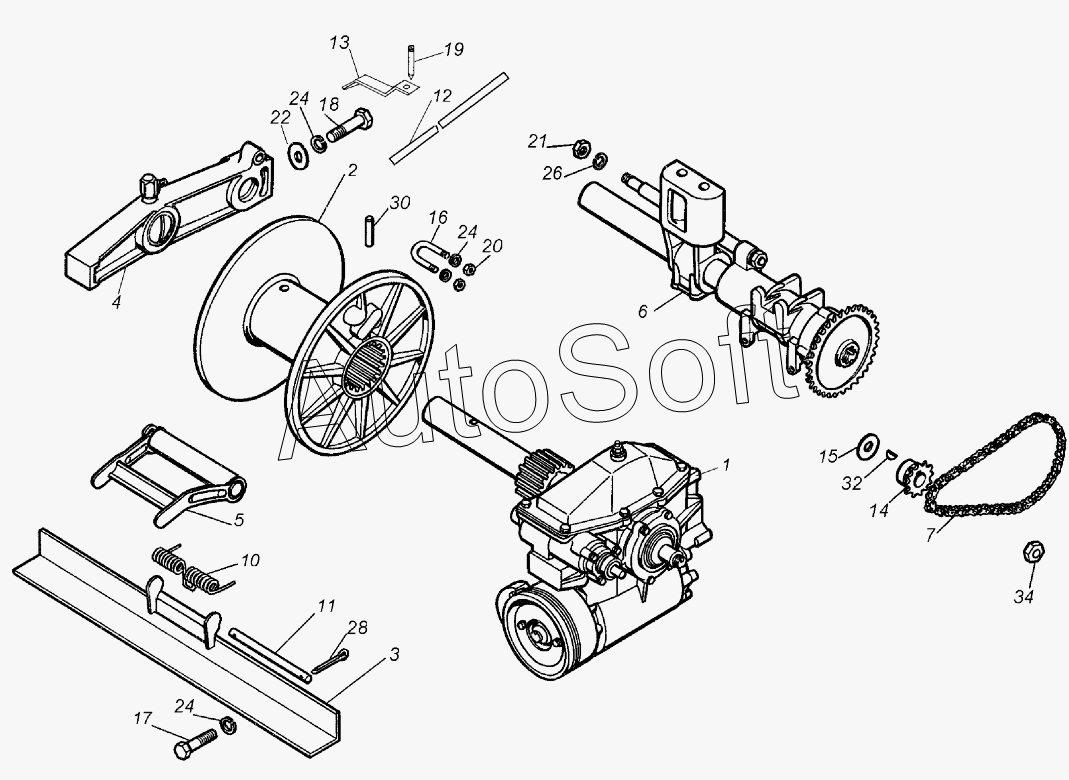

Каталог запасных частей к технике: Камский автозавод 43118 (Евро 4) (2012). 4310-4501010 Тросоукладчиклебедки,барабан троса и поперечина
1
2
3
4
5
6
7
10
11
12
13
14
15
16
17
18
19
20
21
22
24
24
24
26
28
30
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Редуктор лебедки в сборе | |
| 2 | 4***0 | Барабан троса в сборе | |
| 3 | 4***0 | Поперечина в сборе | |
| 4 | 4***0 | Траверса вала в сборе | |
| 5 | 4***0 | Ролик в сборе | |
| 6 | 4***0 | Тросоукладчик лебедки в сборе | |
| 7 | 4***0 | Цепь | |
| 10 | 4***5 | Пружина | |
| 11 | 4***1 | Ось рамки | |
| 12 | 4***5 | Трос лебедки | |
| 13 | 4***8 | Прижим троса | |
| 14 | 4***3 | Звездочка | |
| 15 | 4***8 | Шайба | |
| 16 | 5***6 | Стремянка | |
| 17 | 1***1 | Болт М12х1,25-6gх25 | |
| 18 | 1***1 | Болт М12х1,25-6gх35 | |
| 19 | 1***1 | Винт М8-6gх20 | |
| 20 | 1***1 | Гайка М12х1,25-6Н | |
| 21 | 1***1 | Гайка М18х1,5 | |
| 22 | 1***1 | Шайба плоская 12х22х3 | |
| 24 | 1***7 | Шайба 12 пружинная | |
| 26 | 1***7 | Шайба пружинная | |
| 28 | 1***1 | Шплинт 3,7х25 | |
| 30 | 1***0 | Штифт | |
| 32 | 8***7 | Шпонка сегментная 8х11х28 | |
| 34 | 8***7 | Гайка |
