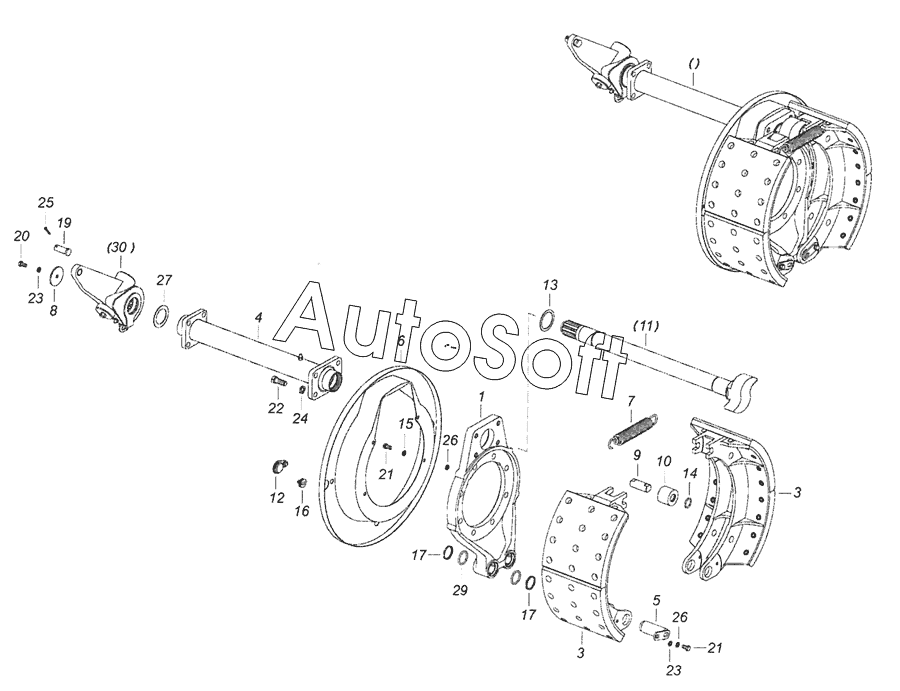

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2016). 6520-3502011-12 Тормоз задний
/179.gif)
27
16
17
17
19
20
21
21
22
23
23
24
25
15
29
26
26
30
30
30
30
7
6520-3502010-12
1
1
3
3
3
4
5
6
6520-3502011-12
8
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-3502010-12 | 6***2 | Тормоз задний правый | |
| 6520-3502011-12 | 6***2 | Тормоз задний левый | |
| 1 | 6***2 | Суппорт тормоза задний | |
| 1 | 6***1 | Суппорт тормоза | |
| 3 | 6***0 | Колодка тормоза с накладками | |
| 3 | 6***1 | Колодка тормоза с накладками | |
| 4 | 6***8 | Кронштейн с втулками | |
| 5 | 5***3 | Ось с фиксатором | |
| 6 | 6***0 | Щиток тормоза | |
| 7 | 6***5 | Пружина | |
| 8 | 6***8 | Шайба стопорная | |
| 9 | 6***7 | Ось ролика | |
| 10 | 6***9 | Ролик колодки тормоза | |
| 11 | 6***0 | Кулак разжимной тормоза правый | |
| 11 | 6***1 | Кулак разжимной тормоза левый | |
| 12 | 5***0 | Заглушка | |
| 13 | 6***8 | Шайба | |
| 14 | 7***9 | Кольцо уплотнительное | |
| 15 | 5***0 | Втулка | |
| 16 | 1***1 | Втулка предохранительной трубки | |
| 17 | 5***4 | Шайба | |
| 19 | 2***8 | Палец 14х35 ОСТ-37.001.163-97 | |
| 20 | 1***1 | Болт М8-6gх14 | |
| 21 | 1***1 | Болт М8-6gх20 | |
| 22 | 1***3 | Болт М12х1,25-6gх30 | |
| 23 | 1***7 | Шайба 8 пружинная | |
| 24 | 1***3 | Шайба 12 пружинная | |
| 25 | 1***1 | Шплинт 3,7х25 | |
| 26 | 1***1 | Шайба плоская 8х20 | |
| 27 | 8***2 | Шайба регулировочная 38,5х56х1 | |
| 29 | 1***7 | Кольцо уплотнительное | |
| 30 | 4***0 | Рычаг регулировочный правый | |
| 30 | 4***0 | Рычаг регулировочный левый | |
| 30 | 4***0 | Рычаг регулировочный правый 4W4341 | |
| 30 | 4***1 | Рычаг регулировочный левый 4W4346 | |
| 31 | 4***0 | Информационная табличка | |
| 32 | 4***0 | Герметик |
