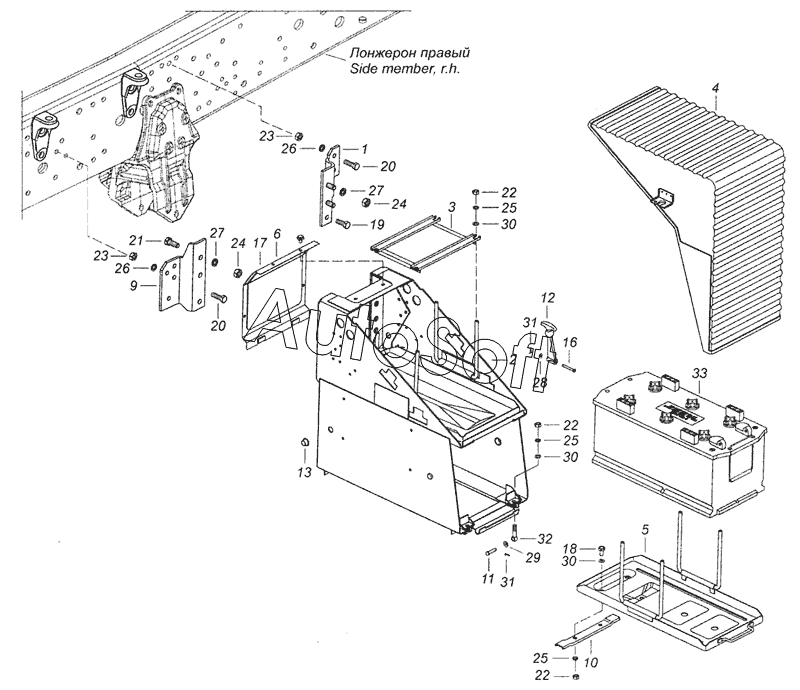

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2016). 53605-3703001-30 Установка аккумуляторных батарей
/195.gif)
1
2
3
4
5
6
9
10
11
12
13
16
17
18
19
20
20
21
22
22
22
23
23
24
24
25
25
25
26
26
27
27
28
29
30
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кронштейн крепления ящика аккумуляторных батарей передний | |
| 2 | 6***0 | Ящик аккумуляторных батарей | |
| 3 | 6***4 | Рамка крепления аккумуляторной батареи | |
| 4 | 6***8 | Крышка ящика аккумуляторных батарей | |
| 5 | 6***0 | Поддон нижней аккумуляторной батареи | |
| 6 | 6***3 | Стенка торцевая верхняя | |
| 9 | 5***0 | Кронштейн крепления ящика аккумуляторных батарей задний | |
| 10 | 6***1 | Упор нижнего поддона | |
| 11 | 5***0 | Палец 8х35 | |
| 12 | 4***3 | Ручка запора | |
| 13 | 5***1 | Заглушка панели задка | |
| 16 | 2***2 | Палец 6х45.01 ОСТ 37.001.163-97 | |
| 17 | 1***1 | Болт М6-6gх10 | |
| 18 | 1***1 | Болт М10х1,25-6gх20 | |
| 19 | 1***1 | Болт М12х1,25-6gх40 | |
| 20 | 1***1 | Болт | |
| 21 | 1***1 | Болт М14х1,5-6gх35 | |
| 22 | 1***1 | Гайка М10х1,25-6Н | |
| 23 | 1***1 | Гайка М12х1,25-6Н | |
| 24 | 1***1 | Гайка М14х1,5-6Н | |
| 25 | 1***7 | Шайба 10 пружинная | |
| 26 | 1***7 | Шайба 12 пружинная | |
| 27 | 1***7 | Шайба 14 пружинная | |
| 28 | 1***1 | Шайба плоская 6х12х1,5 | |
| 29 | 1***1 | Шайба плоская 8х17 | |
| 30 | 1***1 | Шайба плоская 10,6х18х2 | |
| 31 | 1***1 | Шплинт разводной 2х15 | |
| 32 | 8***6 | Болт специальный М10х1,25-6g | |
| 33 | 4***5 | Батарея |
