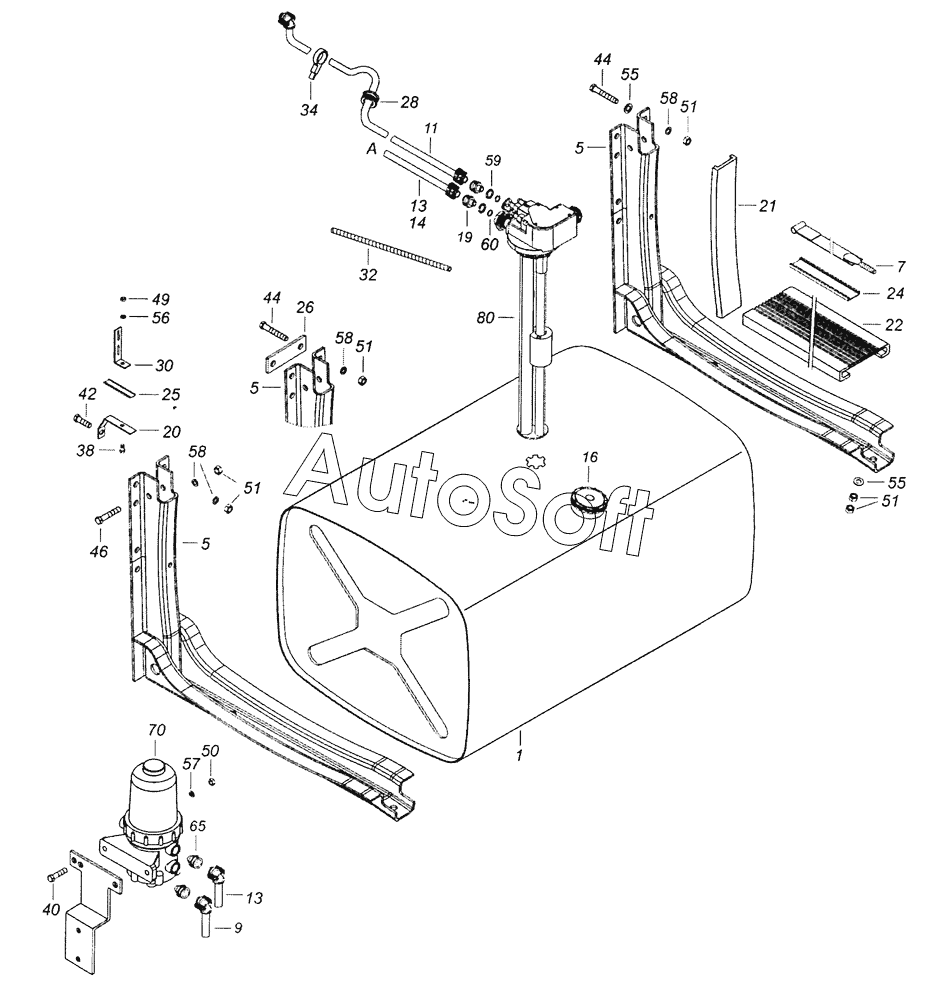

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2016). 6520-1100075 Установка топливного бака, ФГОТ и топливопроводов
/45.gif)
51
51
51
51
30
32
34
38
40
42
44
44
46
49
50
28
55
55
56
57
53
53
53
59
60
65
70
80
14
1
1
5
5
5
7
9
11
11
13
13
13
14
16
19
20
21
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-1100075 | 6***5 | Установка топливного бака, ФГОТ и топливопроводов | |
| 6520-1100075-10 | 6***0 | Установка топливного бака, ФГОТ и топливопроводов | |
| 1 | 5***5 | Бак топливный | |
| 1 | 5***5 | Бак топливный | |
| 5 | 5***1 | Кронштейн крепления топливного бака | |
| 7 | 5***1 | Хомут крепления топливного бака | |
| 9 | 6***0 | Трубопровод | |
| 11 | 6***0 | Трубопровод | |
| 11 | 6***0 | Трубопровод | |
| 13 | 6***0 | Трубопровод | |
| 13 | 6***0 | Трубопровод | |
| 14 | 6***3 | Трубка | |
| 14 | 6***3 | Трубка | |
| 16 | 5***0 | Установка крышки топливного бака | |
| 19 | 6***9 | Штуцер | |
| 20 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 21 | 5***1 | Прокладка кронштейна крепления топливного бака | |
| 22 | 5***2 | Прокладка кронштейна крепления топливного бака | |
| 24 | 5***5 | Прокладка хомута крепления топливного бака | |
| 25 | 5***1 | Втулка трубки | |
| 26 | 5***1 | Проставка | |
| 28 | 5***1 | Втулка проходная | |
| 30 | 5***2 | Скоба | |
| 32 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 34 | 5***8 | Хомут | |
| 38 | 1***1 | Болт М8-6gх16 | |
| 40 | 1***1 | Болт М10х1,25-6gх35 | |
| 42 | 1***1 | Болт М12х1,25-6gх45 | |
| 44 | 1***1 | Болт М12х1,25-6gх55 | |
| 46 | 1***1 | Болт М12х1,25-6gх65 | |
| 49 | 1***1 | Гайка М8х1,25-6Н | |
| 50 | 1***1 | Гайка М10х1,25-6Н | |
| 51 | 1***1 | Гайка М12х1,25-6Н | |
| 53 | 1***7 | Шайба 12 пружинная | |
| 55 | 1***1 | Шайба плоская 12х22х3 | |
| 56 | 1***7 | Шайба 8 пружинная | |
| 57 | 1***7 | Шайба 10 пружинная | |
| 59 | 8***6 | Шайба | |
| 60 | 8***5 | Кольцо уплотнительное усилителя | |
| 65 | 4***0 | Штуцер NS12 М18x1,5 | |
| 70 | 4***0 | Фильтр грубой очистки топлива | |
| 80 | 4***0 | Топливозаборник ТХ3-525Н с электроподогревом |
