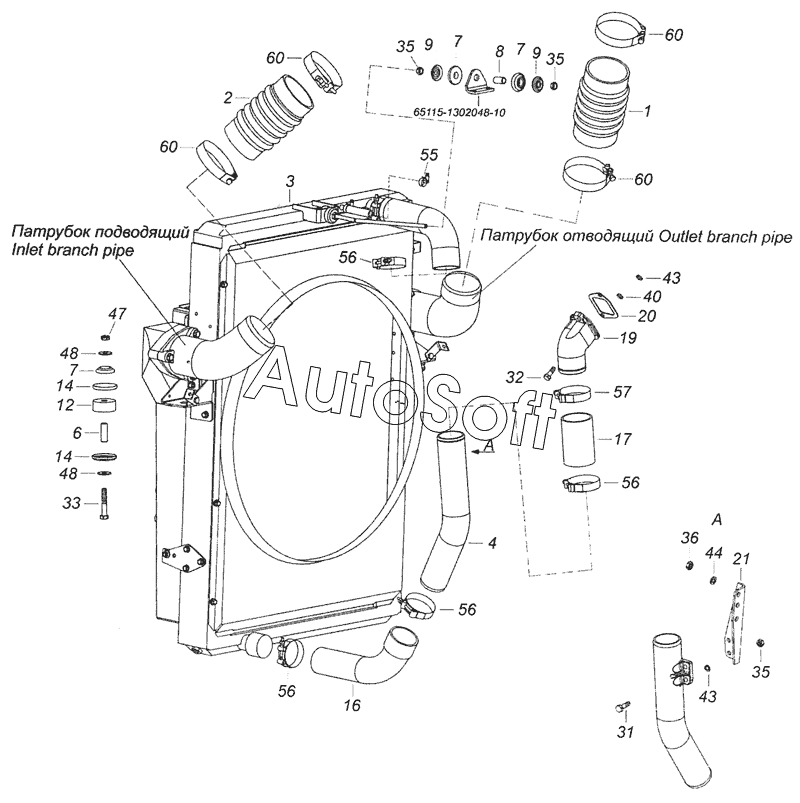

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-4) (2016). 6520-1300023-50 Установка блока охлаждения
/61.gif)
1
1
2
2
3
4
6
7
7
7
8
9
9
12
14
14
16
17
19
20
21
31
32
33
35
35
35
36
40
43
43
44
47
48
48
55
56
56
56
56
57
60
60
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рукав 100x112 | |
| 1 | 5***5 | Рукав 100х112 | |
| 2 | 5***1 | Рукав 100x112 | |
| 2 | 5***5 | Рукав 100х112 | |
| 3 | 6***0 | Блок охлаждения | |
| 4 | 5***1 | Колено водяного трубопровода | |
| 6 | 6***1 | Втулка распорная | |
| 7 | 5***7 | Подушка крепления радиатора | |
| 8 | 6***7 | Втулка распорная тяги | |
| 9 | 5***8 | Чашка буфера тяги | |
| 12 | 5***0 | Подушка подвески радиатора | |
| 14 | 5***2 | Чашка подвески радиатора | |
| 16 | 6***6 | Рукав | |
| 17 | 5***7 | Рукав | |
| 19 | 6***8 | Патрубок подводящий водяного трубопровода | |
| 20 | 5***3 | Прокладка подводящего патрубка | |
| 21 | 5***0 | Кронштейн крепления колена водяного трубопровода | |
| 31 | 1***1 | Болт М10х1,25-6gх25 | |
| 32 | 1***1 | Болт М10х1,25-6gх35 | |
| 33 | 1***1 | Болт М12х1,25-6gх75 | |
| 35 | 1***1 | Гайка М10х1,25-6Н | |
| 36 | 1***1 | Гайка М12х1,25-6Н | |
| 40 | 1***1 | Шайба плоская 10,6х18х2 | |
| 43 | 1***7 | Шайба 10 пружинная | |
| 44 | 1***7 | Шайба 12 пружинная | |
| 47 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 | |
| 48 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 55 | 4***0 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 | |
| 56 | 4***3 | Хомут | |
| 57 | 4***3 | Хомут с Т-образным Болт ом 300200300 | |
| 60 | 4***2 | Хомут |
