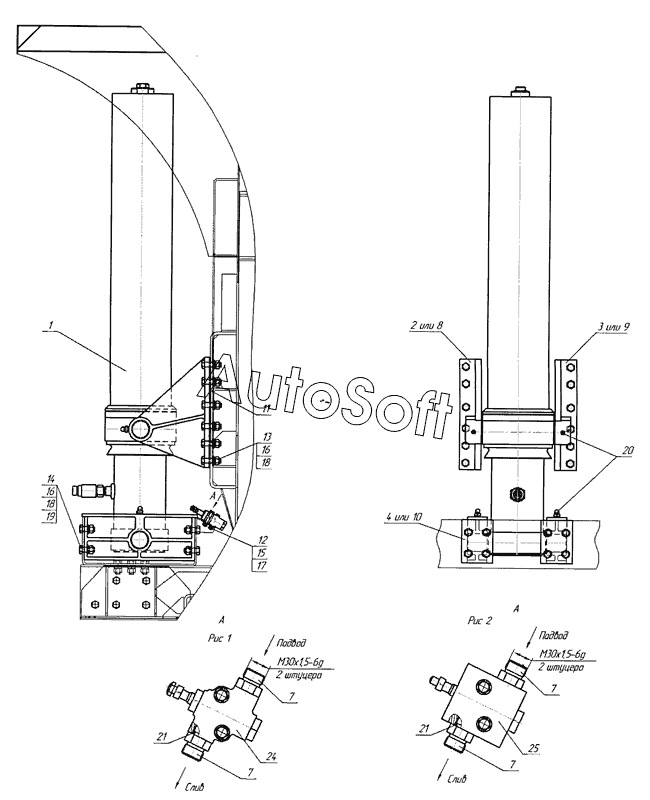

Каталог запасных частей к технике: Камский автозавод Самосв. установка 6520 (2011). Установка гидроцилиндра 6520-8603001-81
1
2
3
4
7
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
21
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Гидроцилиндр | |
| 2 | 6***1 | Кронштейн правый | |
| 3 | 6***1 | Кронштейн левый | |
| 4 | 6***1 | Кронштейн | |
| 7 | 6***6 | Штуцер | |
| 8 | 6***1 | Кронштейн правый | |
| 9 | 6***1 | Кронштейн левый | |
| 10 | 6***1 | Кронштейн | |
| 11 | 6***1 | Пластина регулировочная | |
| 12 | 1***1 | Болт М8-6gх50 | |
| 13 | 1***1 | Болт М16х1,5-6gх50 | |
| 14 | 1***1 | Болт М16х1,25-6gх40 | |
| 15 | 1***1 | Гайка М8х1,25-6Н | |
| 16 | 1***1 | Гайка М16х1,5-6Н | |
| 17 | 1***0 | Шайба 8 пружинная | |
| 18 | 1***0 | Шайба пружинная 16 | |
| 19 | 1***1 | Шайба плоская 16,8х28х3 | |
| 20 | 8***6 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 21 | 0***2 | Кольцо | |
| 24 | 5***0 | Клапан ограничительный | |
| 25 | 5***А | Клапан ограничительный |
