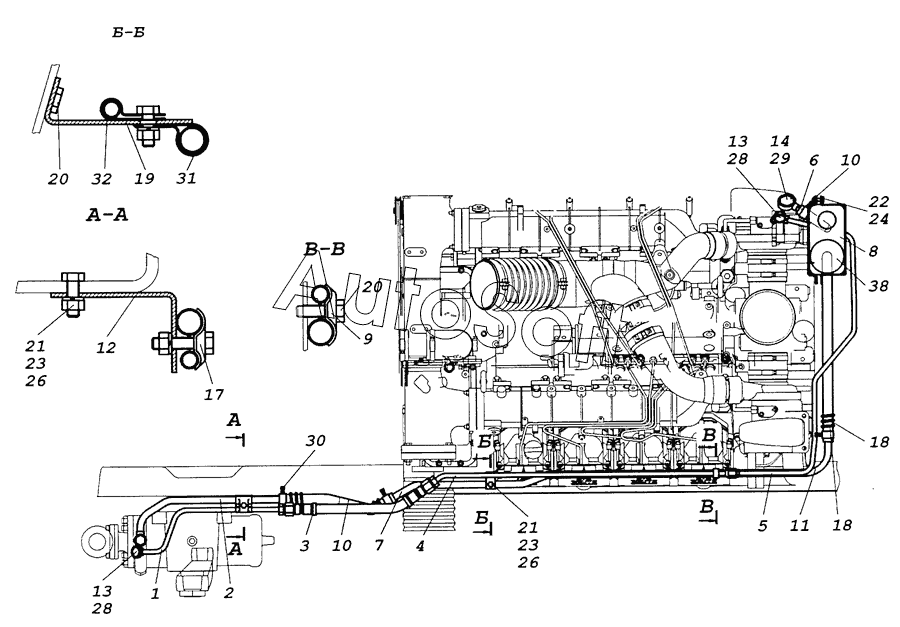

Каталог запасных частей к технике: Камский автозавод 65226 (2013). 6522-3400018-99 Установка трубопроводов
/87.gif)
17
38
30
32
31
29
28
28
26
26
24
23
23
22
21
21
20
20
19
18
18
1
14
13
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Труба высокого давления | |
| 2 | 6***4 | Труба низкого давления | |
| 3 | 5***0 | Рукав высокого давления в сборе | |
| 4 | 6***9 | Труба высокого давления | |
| 5 | 6***9 | Труба высокого давления задняя | |
| 6 | 6***9 | Труба низкого давления короткая | |
| 7 | 6***9 | Труба низкого давления | |
| 8 | 5***0 | Скоба бачка | |
| 9 | 6***9 | Планка крепления труб насоса | |
| 10 | 5***5 | Шланг низкого давления насоса | |
| 11 | 5***5 | Шланг низкого давления насоса | |
| 12 | 6***0 | Кронштейн | |
| 13 | 6***4 | Болт М18х1,5 поворотный | |
| 14 | 4***0 | Болт М26х1,5 поворотный | |
| 17 | 5***3 | Планка крепления труб насоса | |
| 18 | 5***5 | Чехол защитный шланга низкого давления | |
| 19 | 6***9 | Кронштейн | |
| 20 | 1***3 | Болт М12х1,25-6gх16 | |
| 21 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 22 | 1***1 | Болт ТЕМ6-6gх16 | |
| 23 | 1***1 | Болт М8-6gх35 | |
| 24 | 1***1 | Гайка ЕМ6-6Н | |
| 26 | 1***7 | Шайба пружинная 8 | |
| 28 | 1***0 | Прокладка 18х24х1,5 | |
| 29 | 1***0 | Прокладка 26х32 | |
| 30 | 4***0 | Хомут ТОRRО20-32/12-С7W1 | |
| 31 | 8***1 | Хомут | |
| 32 | 8***0 | Кляммер 13 | |
| 38 | 4***0 | Бачок С-123018 ф. "RВL" |
