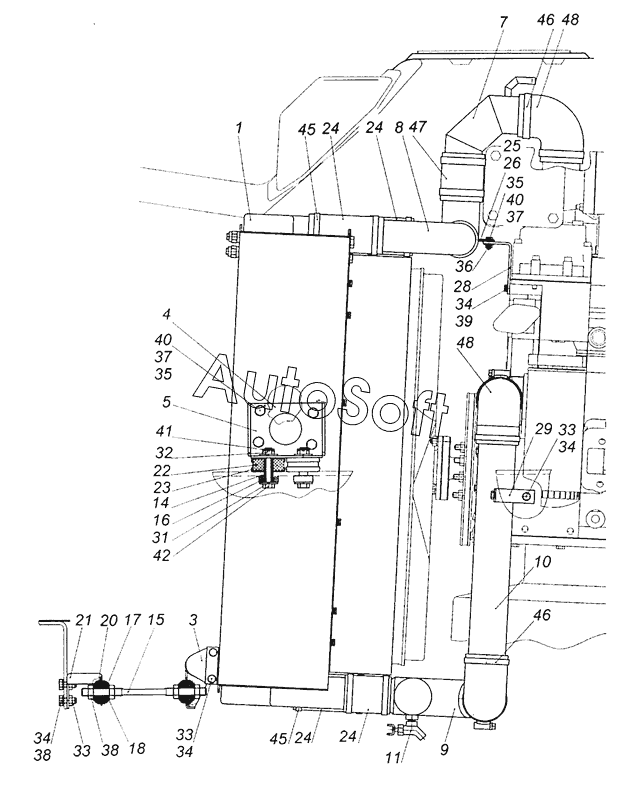

Каталог запасных частей к технике: Камский автозавод 65226 (2013). 6522-1300023-99 Установка радиатора
/17.gif)
37
37
26
28
29
31
32
33
33
33
34
34
34
34
35
35
36
25
38
38
39
40
40
41
42
45
45
46
46
47
48
48
15
3
4
5
7
8
9
10
11
14
1
16
17
18
20
21
22
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Блок радиаторов | |
| 3 | 6***9 | Кронштейн тяги задний с трубой | |
| 4 | 6***9 | Кронштейн подвески радиатора | |
| 5 | 6***9 | Кронштейн подвески радиатора | |
| 7 | 6***9 | Труба подводящая верхняя | |
| 8 | 6***9 | Труба подводящая нижняя | |
| 9 | 6***9 | Труба отводящая нижняя | |
| 10 | 6***9 | Труба отводящая верхняя | |
| 11 | 5***1 | Кран сливной в сборе | |
| 14 | 6***9 | Втулка распорная | |
| 15 | 6***9 | Тяга крепления радиатора | |
| 16 | 5***7 | Подушка крепления радиатора | |
| 17 | 6***9 | Чашка буфера тяги | |
| 18 | 6***9 | Втулка распорная | |
| 20 | 5***0 | Буфер тяги крепления радиатора | |
| 21 | 6***9 | Кронштейн тяги радиатора передний | |
| 22 | 5***0 | Подушка подвески радиатора | |
| 23 | 5***2 | Чашка подвески радиатора | |
| 24 | 6***9 | Рукав | |
| 25 | 5***6 | Хомут | |
| 26 | 5***9 | Прокладка хомута | |
| 28 | 6***9 | Кронштейн трубы подводящей нижней | |
| 29 | 6***9 | Кронштейн трубы отводящей верхней | |
| 31 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 32 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 33 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 34 | 1***1 | Болт М8-6gх16 | |
| 35 | 1***1 | Болт М10х1,25-6gх20 | |
| 36 | 1***1 | Гайка М10х1,25-6Н | |
| 37 | 1***1 | Шайба плоская 10,6х18х2 | |
| 38 | 1***1 | Шайба плоская 8х17 | |
| 39 | 1***7 | Шайба 8 пружинная | |
| 40 | 1***7 | Шайба 10 пружинная | |
| 41 | 1***1 | Шплинт 3х25 | |
| 42 | 8***1 | Болт М12х1,25-6gх70 | |
| 45 | 4***0 | Хомут ТОRRО 60-80/12-С7W1 | |
| 46 | 4***0 | Хомут ТОRRО70-90/12-С7W1 | |
| 47 | 0***8 | Рукав ф.Deutz | |
| 48 | 0***8 | Рукав ф.Deutz |
