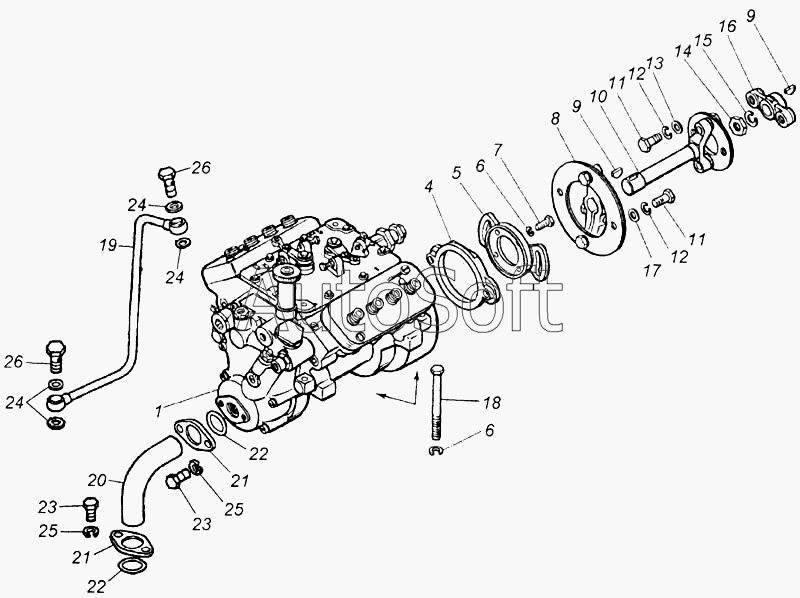

Каталог запасных частей к технике: Камский автозавод 43114. Установка насоса топливного высокого давления

14
26
26
25
25
24
24
24
23
23
22
22
21
21
20
19
18
17
16
15
13
12
12
11
11
10
9
9
8
7
6
6
5
4
1
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
Установка насоса топливного высокого давления | У***я | Установка насоса топливного высокого давления | |
1 | 3***5 | Топливный насос высокого давления в сборе | |
4 | 7***6 | Полумуфта ведомая топливного насоса | |
5 | 7***8 | Фланец ведомой полумуфты привода топливного насоса | |
6 | 1***3 | Шайба 8 пружинная | |
7 | 1***1 | Болт М8-6gх20 | |
8 | 7***2 | Фланец передний в сборе | |
9 | 8***0 | Шпонка сегментная 5х7,5х19 | |
10 | 7***0 | Полумуфта ведущая в сборе | |
11 | 1***1 | Болт М10х1,25-6gх25 | |
12 | 1***3 | Шайба 10 пружинная | |
13 | 1***1 | Шайба плоская 10,6х18х2 | |
14 | 1***1 | Гайка низкая М14х1,5-6Н | |
15 | 1***7 | Шайба 14 пружинная | |
16 | 7***0 | Фланец ведущей полумуфты задний | |
17 | 1***1 | Шайба плоская 10,2х25х2 | |
18 | 1***1 | Болт М8-6gх80 | |
19 | 7***8 | Трубка подвода масла | |
20 | 7***0 | Трубка отвода масла | |
21 | 7***2 | Фланец трубы отвода масла | |
22 | 7***8 | Кольцо уплотнительное крышки корпуса включателя | |
23 | 1***1 | Болт М8-6gх16 | |
24 | 1***0 | Прокладка уплотнительная 10х16х1,5 | |
25 | 1***3 | Шайба 8 пружинная | |
26 | 8***7 | Болт М10х1,25-6gх23 |
