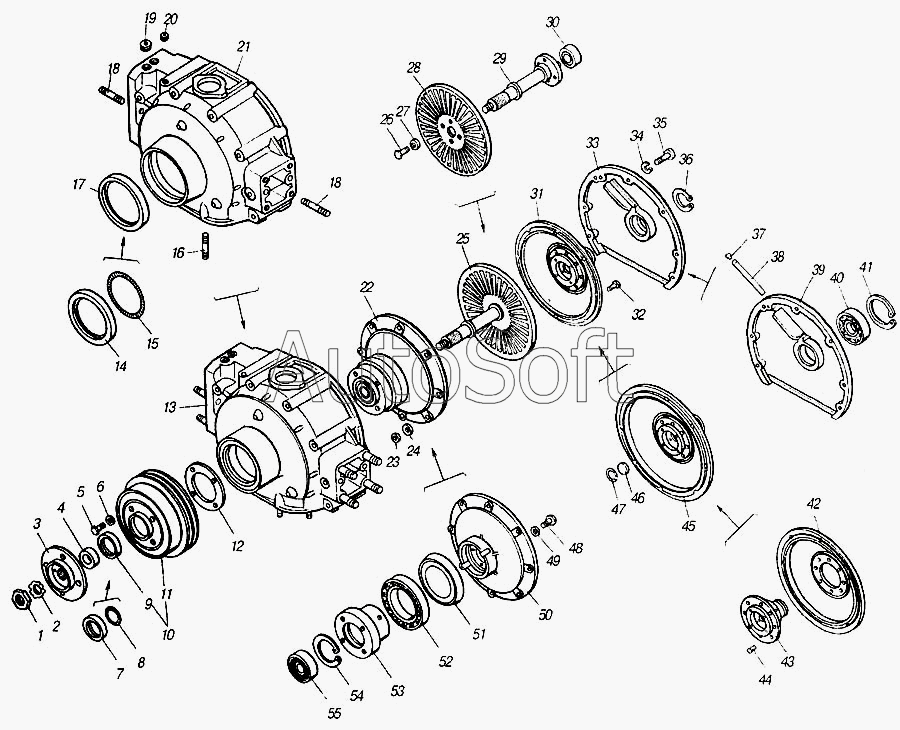

Каталог запасных частей к технике: Камский автозавод 4310. Гидромуфта привода вентилятора с передней крышкой
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
52
51
53
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка низкая М22х1,5-6Н | |
| 2 | 8***4 | Шайба стопорная | |
| 3 | 7***5 | Ступица вентилятора | |
| 4 | 7***4 | Втулка | |
| 5 | 1***1 | Болт М8-6gх20 | |
| 6 | 1***3 | Шайба 8 пружинная | |
| 7 | 7***1 | Манжета | |
| 8 | 7***2 | Пружина | |
| 9 | 7***1 | Манжета в сборе (4566230) | |
| 10 | 7***8 | Шкив в сборе | |
| 11 | 7***0 | Шкив | |
| 12 | 7***0 | Прокладка | |
| 13 | 7***0 | Крышка в сборе | |
| 14 | 7***1 | Манжета | |
| 15 | 7***1 | Пружина | |
| 16 | 1***1 | Шпилька М8х1,25х16х20 | |
| 17 | 7***1 | Манжета в сборе | |
| 18 | 1***1 | Шпилька М12х1,25х24х30 | |
| 19 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 20 | 8***4 | Пробка КГ 1/8" масляного канала | |
| 21 | 7***4 | Крышка блока цилиндров передняя | |
| 22 | 7***5 | Кольцо ведущее в сборе | |
| 23 | 1***1 | Гайка М8х1,25-6Н | |
| 24 | 1***3 | Шайба пружинная коническая 8х15 | |
| 25 | 7***4 | Колесо ведомое в сборе | |
| 26 | 1***1 | Болт М8-6gх20 | |
| 27 | 1***7 | Шайба 8 коническая пружинная | |
| 28 | 7***6 | Колесо ведомое | |
| 29 | 7***0 | Вал ведомый | |
| 30 | 7***3 | Подшипник | |
| 31 | 7***8 | Вал ведущий с кожухом к сборе | |
| 32 | 1***1 | Болт М8-6gх30 | |
| 33 | 7***4 | Корпус в сборе | |
| 34 | 1***3 | Шайба 8 пружинная | |
| 35 | 8***3 | Винт М8-6gх35 | |
| 36 | 7***6 | Кольцо упорное | |
| 37 | 8***6 | Заглушка чашечная 8 | |
| 38 | 7***0 | Трубка | |
| 39 | 7***5 | Корпус подшипника | |
| 40 | 8***1 | Подшипник 207А | |
| 41 | 7***4 | Кольцо упорное | |
| 42 | 7***2 | Кожух (45662390707) | |
| 43 | 7***0 | Вал ведущий | |
| 44 | 1***6 | Заклепка ТС 6х16 | |
| 45 | 7***8 | Вал ведущий с кожухом к сборе | |
| 46 | 7***4 | Шайба ограничительная | |
| 47 | 7***6 | Кольцо стопорное | |
| 48 | 1***1 | Болт М8-6gх20 | |
| 49 | 1***3 | Шайба пружинная коническая 8х15 | |
| 50 | 7***2 | Колесо ведущее | |
| 51 | 7***5 | Маслоотражатель | |
| 52 | 7***0 | Подшипник | |
| 53 | 7***2 | Вал | |
| 54 | 8***6 | Кольцо Б 62 ГОСТ 13943-68 | |
| 55 | 8***3 | Подшипник 6-305 |
