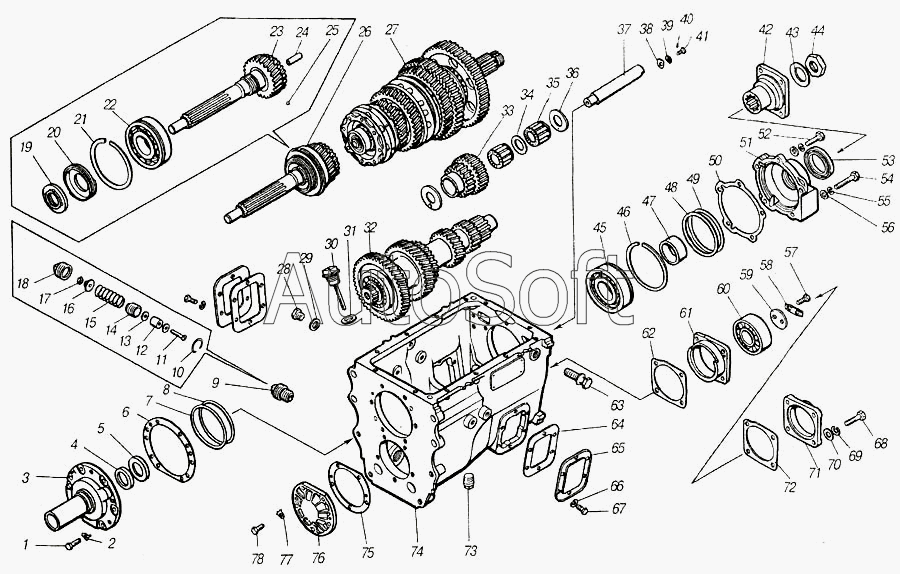

Каталог запасных частей к технике: Камский автозавод 4310. Коробка передач
41
53
52
51
50
49
48
47
46
45
44
43
42
54
40
39
38
37
36
35
34
33
32
31
30
66
78
77
76
75
73
74
72
71
70
69
68
67
29
65
64
63
62
61
60
59
58
57
56
55
3
2
1
4
16
28
27
26
25
24
23
22
21
20
19
18
17
15
14
13
12
11
10
9
8
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/43290/07 | 1***7 | Заглушка чашечная | |
| 1/59705/21 | 1***1 | Болт М10х1,25-6gх20 | |
| 14-1170244-01 | 1***1 | Манжета | |
| 14-1701010 | 1***0 | Картер коробки передач в сборе | |
| 14-1701039 | 1***9 | Крышка подшипника первичного в сборе | |
| 14-1701087 | 1***7 | Шайба упорная блока зубчатых колес | |
| 14-1701088 | 1***8 | Штифт упорной шайбы | |
| 14-1701233-01 | 1***1 | Манжета | |
| 14-1701245 | 1***5 | Пружина | |
| 14-1701308 | 1***8 | Магнит с основанием в сборе | |
| 14-1701340 | 1***0 | Манжета в сборе | |
| 14-1701342 | 1***2 | Манжета | |
| 14-1701346 | 1***6 | Пружина манжеты | |
| 14-1701442 | 1***2 | Пробка резьбовая указателя уровня масла (456623099) | |
| 14-1701444 | 1***4 | Стержень указателя уровня масла | |
| 14-170245 | 1***5 | Пружина | |
| 141-1701201-10 | 1***0 | Крышка заднего подшипника вторичного вала с манжетой в сборе | |
| 864179 | 8***9 | Пружина манжеты | |
| 864181 | 8***1 | Манжета в сборе | |
| 864709 | 8***9 | Подшипник шариковый | |
| 870754 | 8***4 | Штифт-заглушка | |
| 870884 | 8***4 | Пробка КГ 1/8" масляного канала | |
| 1 | 1***1 | Болт М10х1,25-6gх30 | |
| 2 | 8***1 | Шайба замковая 10 | |
| 3 | 1***0 | Крышка заднего подшипника | |
| 4 | 1***1 | Манжета с пружиной в сборе | |
| 5 | 1***1 | Манжета с пружиной в сборе (456621937) | |
| 6 | 1***2 | Прокладка крышки | |
| 7 | 1***5 | Прокладка регулировочная заднего подшипника первичного вала | |
| 8 | 1***6 | Прокладка регулировочная заднего подшипника первичного вала | |
| 9 | 1***6 | Пробка сливная с магнитом сборе | |
| 10 | 1***5 | Кольцо запорное магнита | |
| 11 | 1***3 | Винт крепления магнита | |
| 12 | 1***0 | Магнит | |
| 13 | 8***7 | Шайба магнита | |
| 14 | 1***3 | Кожух магнита | |
| 15 | 1***4 | Кольцо пружинное магнита | |
| 16 | 1***2 | Основание магнита | |
| 17 | 1***1 | Гайка ЕМ6-6Н | |
| 18 | 1***6 | Пробка сливная | |
| 19 | 8***2 | Гайка специальная М52х2-Л-6Н | |
| 20 | 1***6 | Кольцо маслонагнетающее | |
| 21 | 1***4 | Кольцо стопорное заднего подшипника | |
| 22 | 1***2 | Подшипник шариковый первичного вала задний | |
| 23 | 1***0 | Вал первичный коробки передач | |
| 24 | 1***3 | Втулка маслопропускная первичного вала | |
| 25 | 8***1 | Шарик-фиксатор БV7.938 мм | |
| 26 | 1***5 | Вал первичный коробки передач в сборе | |
| 27 | 1***0 | Вал вторичный коробки передач в сборе | |
| 28 | 1***3 | Болт М12х1,25-6gх16 | |
| 29 | 1***0 | Прокладка пробки | |
| 30 | 1***0 | Указатель уровня масла в коробке передач в сборе | |
| 31 | 8***2 | Шайба уплотнительная 30х42х2 | |
| 32 | 1***7 | Вал промежуточной коробки передач в сборе | |
| 33 | 1***2 | Блок зубчатых колес заднего хода | |
| 34 | 1***4 | Втулка промежуточная подшипников блока зубчатых колес | |
| 35 | 1***3 | Подшипник роликовый блока зубчатых колес | |
| 36 | 1***6 | Шайба упорная блока зубчатых колес в сборе | |
| 37 | 1***2 | Ось блока зубчатых колес | |
| 38 | 8***2 | Шайба 11 стопорная | |
| 39 | 1***3 | Шайба 10 пружинная | |
| 40 | 8***4 | Штифт 3,6х5 | |
| 41 | 8***0 | Болт | |
| 42 | 1***0 | Фланец крепления кардана к вторичному валу | |
| 43 | 1***3 | Пружина тарельчатая (566230958) | |
| 44 | 8***0 | Гайка специальная М39х2-6Н | |
| 45 | 1***2 | Подшипник шариковый вторичного вала задний | |
| 46 | 1***4 | Кольцо стопорное заднего подшипника | |
| 47 | 1***2 | Втулка распорная заднего подшипника | |
| 48 | 1***5 | Прокладка регулировочная заднего подшипника первичного вала | |
| 49 | 1***6 | Прокладка регулировочная заднего подшипника первичного вала | |
| 50 | 1***3 | Прокладка крышки заднего подшипника | |
| 51 | 1***5 | Крышка заднего поташника | |
| 52 | 1***1 | Болт М12х1,25-6gх45 | |
| 53 | 8***0 | Манжета с пружиной в сборе | |
| 54 | 1***1 | Болт М12х1,25-6gх80 | |
| 55 | 1***3 | Шайба 12 пружинная | |
| 56 | 1***1 | Шайба плоская 12х22х3 | |
| 57 | 1***3 | Болт М12х1,25-6gх30 | |
| 58 | 1***6 | Планка стопорная болтов упорной шайбы | |
| 59 | 1***0 | Шайба упорная заднего подшипника | |
| 60 | 1***3 | Подшипник роликовый сферический промежуточного вала задний | |
| 61 | 1***8 | Стакан заднего подшипника промежуточного вала | |
| 62 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 63 | 1***0 | Рым-болт | |
| 64 | 1***1 | Прокладка крышки люка | |
| 65 | 1***0 | Крышка люка отбора мощности | |
| 66 | 1***3 | Шайба 10 пружинная | |
| 67 | 1***1 | Болт М10х1,25-6gх16 | |
| 68 | 1***1 | Болт М12х1,25-6gх55 | |
| 69 | 1***3 | Шайба 12 пружинная | |
| 70 | 1***1 | Шайба плоская 12х22х3 | |
| 71 | 1***4 | Шток вилки переключения четвертой и пятой передач | |
| 72 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 73 | 4***5 | Пробка сливная | |
| 74 | 1***5 | Картер коробки передач | |
| 75 | 1***9 | Прокладка крышки | |
| 76 | 1***8 | Крышка переднего подшипника промежуточного вала | |
| 77 | 8***1 | Шайба замковая | |
| 78 | 1***1 | Болт М10х1,25-6gх25 |
