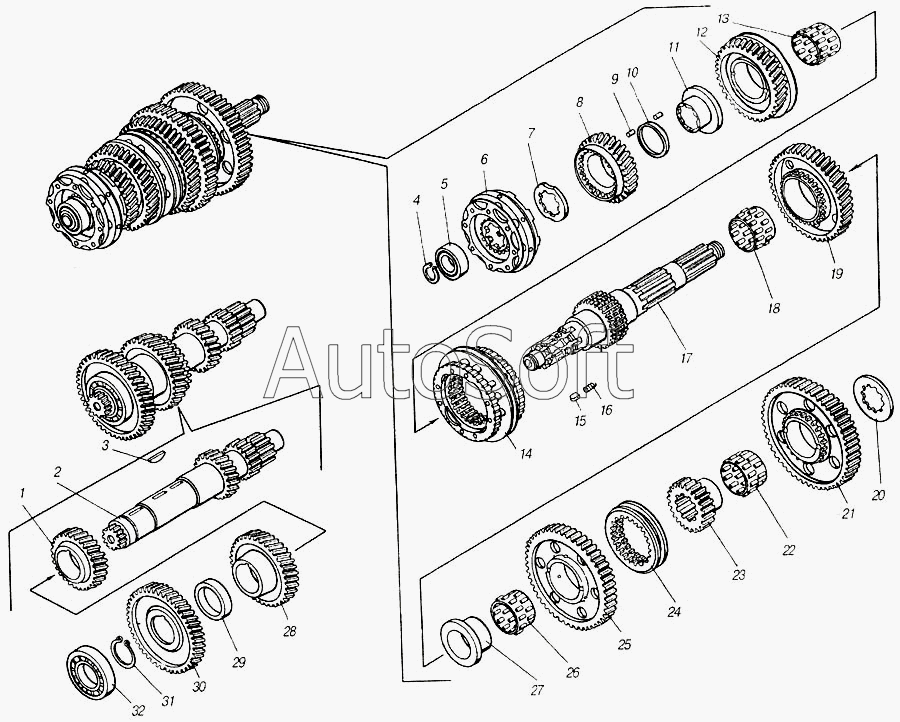

Каталог запасных частей к технике: Камский автозавод 4310. Валы и шестерни коробки передач
21
10
11
12
13
14
15
16
17
18
19
20
9
22
23
24
25
26
27
28
29
30
31
32
1
2
3
4
5
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1701131 | 1***1 | Колесо зубчатое третьей передачи вторичного вала | |
| 14-1701141 | 1***1 | Шайба упорная зубчатого колеса четвертой передачи вторичного вала | |
| 14-1701155 | 1***5 | Каретка синхронизатора второй и третьей передач | |
| 14-1701156 | 1***6 | Карелка синхронизатора четвертой и пятой передач | |
| 14-1701157 | 1***7 | Кольцо фрикционное синхронизатора второй передачи | |
| 14-1701158 | 1***8 | Кольцо фрикционное синхронизатора четвертой передачи | |
| 14-1701159 | 1***9 | Кольцо фрикционное синхронизатора пятой передачи | |
| 14-1701170 | 1***0 | Пружина фиксатора синхронизатора | |
| 14-1701171 | 1***1 | Сухарь фиксатора синхронизатора четвертой и пятой передач | |
| 14-1701172 | 1***2 | Палец блокирующий синхронизатора второй и третьей передач | |
| 14-1701173 | 1***3 | Палец блокирующий синхронизатора четвертой и пятой передач | |
| 14-1701174 | 1***4 | Палец фиксатора синхронизатора второй и третьей передач (456230932) | |
| 14-1701240 | 1***0 | Крышка | |
| 14-1761164 | 1***4 | Кольцо фрикционное синхронизатора третьей передачи | |
| 864711 | 8***1 | Шарик-фиксатор БV7.938 мм | |
| 1 | 1***1 | Колесо зубчатое третей передачи промежуточного вала | |
| 2 | 1***8 | Вал промежуточной коробки передач | |
| 3 | 8***3 | Шпонка сегментная 10х17х55 | |
| 4 | 1***7 | Кольцо | |
| 5 | 1***1 | Подшипник роликовый вторичного вала передачи | |
| 5 | 7***1 | Подшипник роликовый вторичного вала передний | |
| 6 | 1***1 | Синхронизатор четвертой и пятой передач в сборе | |
| 7 | 1***1 | Шайба упорная зубчатого колеса четвертой передачи вторичного вала | |
| 8 | 1***5 | Колесо зубчатое четвертой передачи вторичного вала | |
| 9 | 1***5 | Ролик | |
| 10 | 1***3 | Втулка промежуточная роликов зубчатого колеса четвертой передачи | |
| 11 | 1***4 | Втулка зубчатого колеса четвертой передачи вторичного вала | |
| 12 | 1***0 | Колесо зубчатое третьей передачи вторичного вала в сборе | |
| 13 | 1***8 | Подшипник роликовый радиальный в сборе | |
| 14 | 1***0 | Синхронизатор второй и третьей передачи в сборе | |
| 15 | 1***5 | Шпонка замковая упорной шайбы зубчатого колеса четвертой передачи | |
| 16 | 1***6 | Пружина замковой шпонки | |
| 17 | 1***5 | Вал вторичный | |
| 18 | 1***8 | Подшипник роликовый радиальный в сборе | |
| 19 | 1***7 | Колесо зубчатое второй передачи вторичного вала | |
| 20 | 1***2 | Шайба упорная зубчатого колеса первой передачи | |
| 21 | 1***2 | Колесо зубчатое первой передачи вторичного вала | |
| 22 | 1***8 | Подшипник роликовый радиальный в сборе | |
| 23 | 1***2 | Втулка зубчатого колеса первой передачи | |
| 24 | 1***0 | Муфта включения первой передачи и заднего хода | |
| 25 | 1***0 | Колесо зубчатое заднего хода вторичного вала | |
| 26 | 1***8 | Подшипник роликовый радиальный в сборе | |
| 27 | 1***8 | Втулка зубчатого колеса заднего хода вторичного вала | |
| 28 | 1***5 | Колесо зубчатое четвертой передачи | |
| 29 | 1***2 | Втулка распорная зубчатых колес четвертной передачи и привода промежуточного вала | |
| 30 | 1***6 | Колесо зубчатое правой промежуточного вала | |
| 31 | 1***3 | Колесо зубчатых колес промежуточного вала | |
| 32 | 1***1 | Подшипник роликовый промежуточного вала передний |
