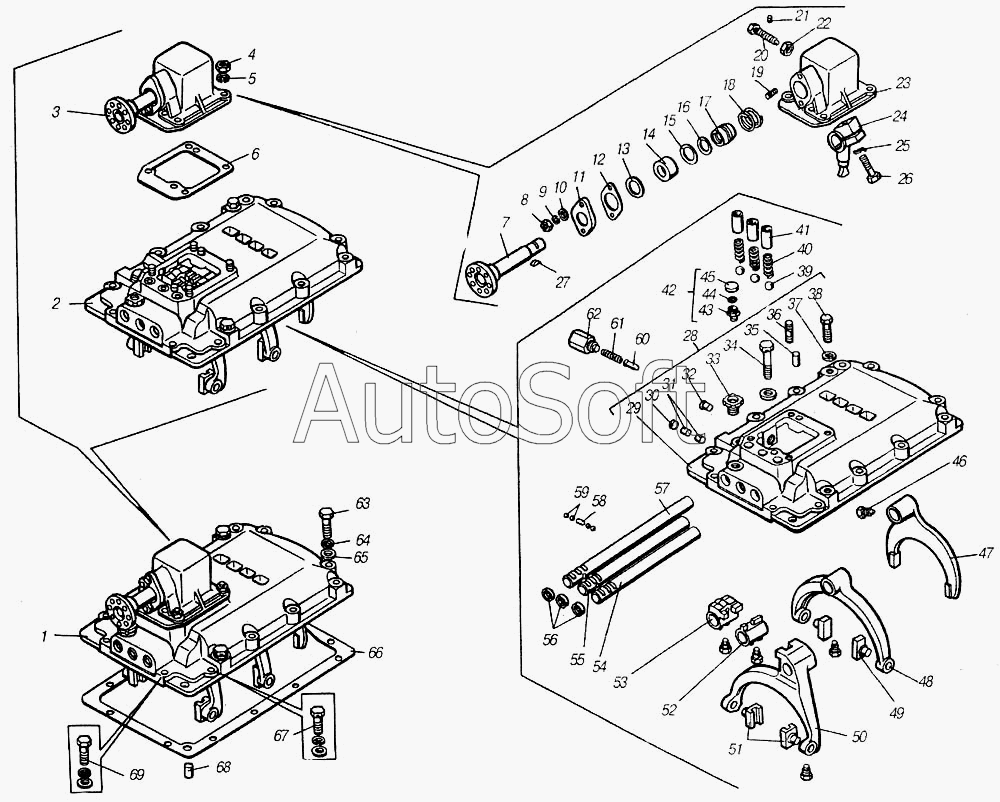

Каталог запасных частей к технике: Камский автозавод 4310. Механизм переключения передач
42
51
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
35
34
61
69
68
67
66
65
64
63
62
33
60
59
58
57
56
55
54
53
5
14
13
12
11
10
9
8
7
6
15
4
3
2
1
24
32
31
30
29
28
27
26
25
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1702026 | 1***6 | Вилка переключения второй и третьей передач в сборе | |
| 14-1702031 | 1***1 | Вилка переключения четвертой и пятой передач в сборе | |
| 14-1702206 | 1***6 | Опора рычага в сборе | |
| 258253 | 2***3 | Шплинт | |
| 258254-П29 | 2***9 | Шплинт-проволока | |
| 1 | 1***0 | Механизм переключения передач в сборе | |
| 2 | 1***0 | Механизм в сборе | |
| 3 | 1***0 | Опора рычага в сборе | |
| 4 | 1***1 | Гайка М10х1,25-6Н | |
| 5 | 1***3 | Шайба 10 пружинная | |
| 6 | 1***2 | Прокладка | |
| 7 | 1***0 | Шток рычага | |
| 8 | 1***1 | Гайка М8х1,25-6Н | |
| 9 | 1***3 | Шайба 8 пружинная | |
| 10 | 1***1 | Шайба плоская 8х17 | |
| 11 | 1***0 | Крышка | |
| 12 | 1***8 | Прокладка | |
| 13 | 1***6 | Кольцо защитное | |
| 14 | 1***3 | Сухарь | |
| 15 | 1***4 | Кольцо уплотнительное | |
| 16 | 8***4 | Кольцо уплотнительное | |
| 17 | 1***0 | Опора штока | |
| 18 | 1***6 | Пружина | |
| 19 | 1***1 | Шпилька М8х1,25х16х25 | |
| 20 | 8***2 | Болт установочный М10х1,25-6gх45 | |
| 21 | 8***4 | Штифт 3,6х5 | |
| 22 | 1***1 | Гайка М10х1,25-6Н | |
| 23 | 1***0 | Опора | |
| 24 | 1***0 | Рычаг | |
| 25 | 8***6 | Шайба замковая 12,3 | |
| 26 | 8***6 | Болт М12х1,25-6gх45 | |
| 27 | 8***2 | Шпонка сегментная 5х10х25 | |
| 28 | 1***3 | Крышка верхняя в сборе | |
| 29 | 1***5 | Крышка | |
| 30 | 1***1 | Заглушка чашечная 16 | |
| 31 | 1***0 | Втулка шариков | |
| 32 | 1***2 | Втулка | |
| 33 | 8***9 | Пробка транспортная | |
| 34 | 8***4 | Болт М10х1,25-6gх40 | |
| 35 | 1***6 | Штифт цилиндрический 10х25 | |
| 36 | 1***1 | Шпилька М10х1,25х20х30 | |
| 37 | 1***1 | Шайба плоская 10,6х18х2 | |
| 38 | 1***1 | Болт М10х1,25-6gх40 | |
| 39 | 1***0 | Шарик | |
| 40 | 1***6 | Пружина | |
| 41 | 1***8 | Стакан | |
| 42 | 1***0 | Сапун в сборе | |
| 43 | 1***1 | Корпус сапуна | |
| 44 | 1***3 | Сетка сапуна | |
| 45 | 1***2 | Колпак | |
| 46 | 1***5 | Винт установочный | |
| 47 | 1***4 | Вилка переключения первой передачи и передачи заднего хода | |
| 48 | 1***7 | Вилка переключения второй и третьей передач | |
| 49 | 1***9 | Сухарь | |
| 50 | 1***3 | Вилка переключения четвертой и пятой передач | |
| 51 | 1***5 | Сухарь | |
| 52 | 1***8 | Головка штока вилки переключения второй и третьей передач | |
| 53 | 1***3 | Головка штока | |
| 54 | 1***4 | Шток вилки переключения четвертой и пятой передач | |
| 55 | 1***1 | Шток вилки переключения второй и третьей передач | |
| 56 | 1***1 | Заглушка 25 | |
| 57 | 1***0 | Шток вилки переключения первой передачи заднего хода | |
| 58 | 8***0 | Штифт 5х19,5 | |
| 59 | 8***3 | Шарик Б IV 9,525Н | |
| 60 | 1***9 | Предохранитель включения первой передачи и передачи заднего хода | |
| 61 | 1***7 | Пружина предохранителя | |
| 62 | 1***2 | Стакан пружины | |
| 63 | 1***1 | Болт М10х1,25-6gх60 | |
| 64 | 1***3 | Шайба 10 пружинная | |
| 65 | 1***1 | Шайба плоская 10,6х18х2 | |
| 66 | 1***4 | Прокладка | |
| 67 | 8***4 | Болт М10х1,25-6gх40 | |
| 68 | 1***4 | Штифт установочный | |
| 69 | 1***1 | Болт М10х1,25-6gх40 |
