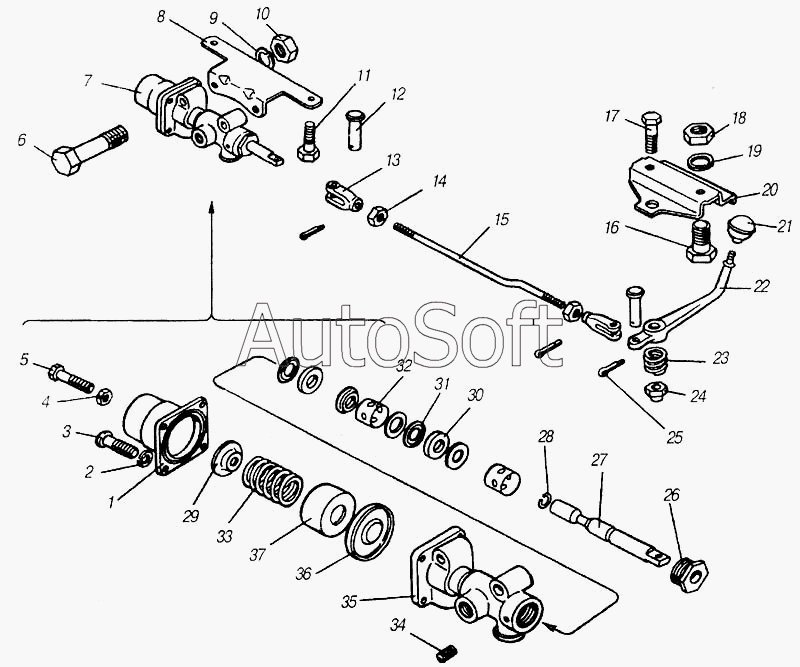

Каталог запасных частей к технике: Камский автозавод 4310. Кран управления давлением системы накачки шин
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
3
1
2
4
4
5
7
8
9
6
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4310-3122034 | 4***4 | Золотник крана в сборе | |
| 1 | 4***0 | Крышка клапана | |
| 2 | 1***0 | Шайба 5 пружинная | |
| 3 | 1***1 | Винт М5-6gх16 | |
| 4 | 1***1 | Гайка ЕМ6-6Н | |
| 5 | 8***5 | Болт М6-6gх30 | |
| 6 | 1***1 | Болт М8-6gх40 | |
| 7 | 4***0 | Кран управления давлением в сборе | |
| 8 | 4***5 | Кронштейн крана | |
| 9 | 1***7 | Шайба 8 пружинная | |
| 10 | 1***1 | Гайка М8х1,25-6Н | |
| 11 | 1***1 | Болт ТЕМ6-6gх16 | |
| 12 | 2***2 | Палец 6х20 | |
| 13 | 5***1 | Вилка | |
| 14 | 1***1 | Гайка ЕМ6-6Н | |
| 15 | 4***9 | Тяга рычага | |
| 16 | 1***1 | Болт М8-6gх16 | |
| 17 | 1***1 | Болт | |
| 18 | 1***1 | Гайка М8х1,25-6Н | |
| 19 | 1***7 | Шайба 8 пружинная | |
| 20 | 4***6 | Кронштейн рычага | |
| 21 | 4***5 | Рукоятка прожектора в сборе | |
| 22 | 4***5 | Рычаг крана | |
| 23 | 4***7 | Пружина | |
| 24 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 | |
| 25 | 1***1 | Шплинт 1,8х10 | |
| 26 | 4***8 | Направляющая | |
| 27 | 4***2 | Золотник крана | |
| 28 | 8***6 | Кольцо упорное | |
| 29 | 4***3 | Шайба упорная | |
| 30 | 4***5 | Сальник | |
| 31 | 4***1 | Кольцо распорное | |
| 32 | 4***1 | Втулка крана | |
| 33 | 4***1 | Пружина клапана | |
| 34 | 1***1 | Винт М5-6gх8 | |
| 35 | 4***1 | Корпус крана | |
| 36 | 4***0 | Диафрагма клапана | |
| 37 | 4***9 | Стакан направляющий |
