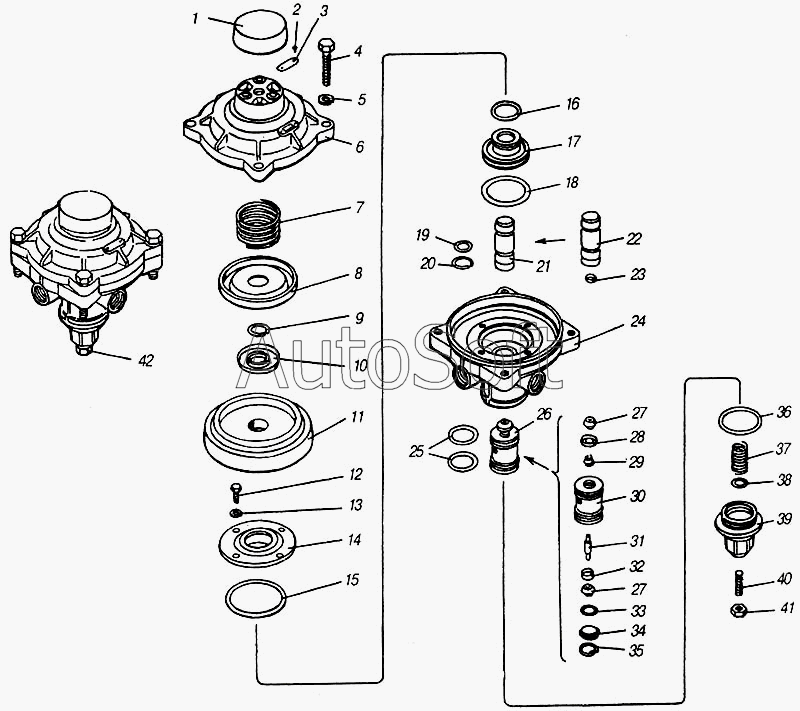

Каталог запасных частей к технике: Камский автозавод 4310. Клапан управления тормозами прицепа с однопроводным приводом в сборе
31
19
20
21
22
23
24
25
26
27
27
28
29
30
18
32
33
34
35
36
37
38
39
40
41
42
6
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05168/77 | 1***7 | Шайба 10 пружинная | |
| 1/13069/21 | 1***1 | Болт М10х1,25-6gх30 | |
| 1/17017/11 | 1***1 | Гайка М10х1,25-6Н | |
| 1/21647/11 | 1***1 | Гайка М10х1,25-6Н | |
| 100-3522164 | 1***4 | Пружина | |
| 100-3522165 | 1***5 | Пружина | |
| 4310-3522119 | 4***9 | Кронштейн | |
| 1 | 1***5 | Колпак | |
| 2 | 3***3 | Заклепка пустотелая | |
| 3 | 1***9 | Табличка | |
| 4 | 3***4 | Болт | |
| 5 | 3***1 | Шайба пружинная | |
| 6 | 1***4 | Крышка верхняя | |
| 7 | 1***0 | Пружина | |
| 8 | 1***7 | Шайба диафрагмы большая | |
| 9 | 4***1 | Кольцо упорное | |
| 10 | 1***6 | Шайба диафрагмы малая | |
| 11 | 1***0 | Диафрагма | |
| 12 | 2***8 | Болт М6-6gх16 | |
| 13 | 3***0 | Шайба 6 пружинная | |
| 14 | 1***0 | Опора | |
| 15 | 1***1 | Кольцо | |
| 16 | 1***1 | Кольцо | |
| 17 | 1***5 | Поршень | |
| 18 | 1***9 | Кольцо | |
| 19 | 1***3 | Кольцо | |
| 20 | 4***7 | Кольцо упорное | |
| 21 | 1***0 | Толкатель клапана в сборе | |
| 22 | 1***1 | Толкатель | |
| 23 | 1***7 | Кольцо клапана в сборе | |
| 24 | 1***0 | Корпус | |
| 25 | 1***7 | Кольцо уплотнительное | |
| 26 | 1***5 | Клапан в сборе | |
| 27 | 1***0 | Корпус клапана | |
| 28 | 1***3 | Направляющая клапана | |
| 29 | 1***4 | Пружина | |
| 30 | 1***6 | Поршень | |
| 31 | 1***1 | Стержень клапана | |
| 32 | 1***7 | Кольцо клапана в сборе | |
| 33 | 1***7 | Кольцо | |
| 34 | 1***5 | Крышка клапана | |
| 35 | 4***3 | Кольцо упорное | |
| 36 | 1***3 | Кольцо | |
| 37 | 1***8 | Пружина | |
| 38 | 1***9 | Тарелка пружины | |
| 39 | 1***4 | Крышка нижняя | |
| 40 | 3***1 | Винт | |
| 41 | 2***2 | Гайка | |
| 42 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе |
