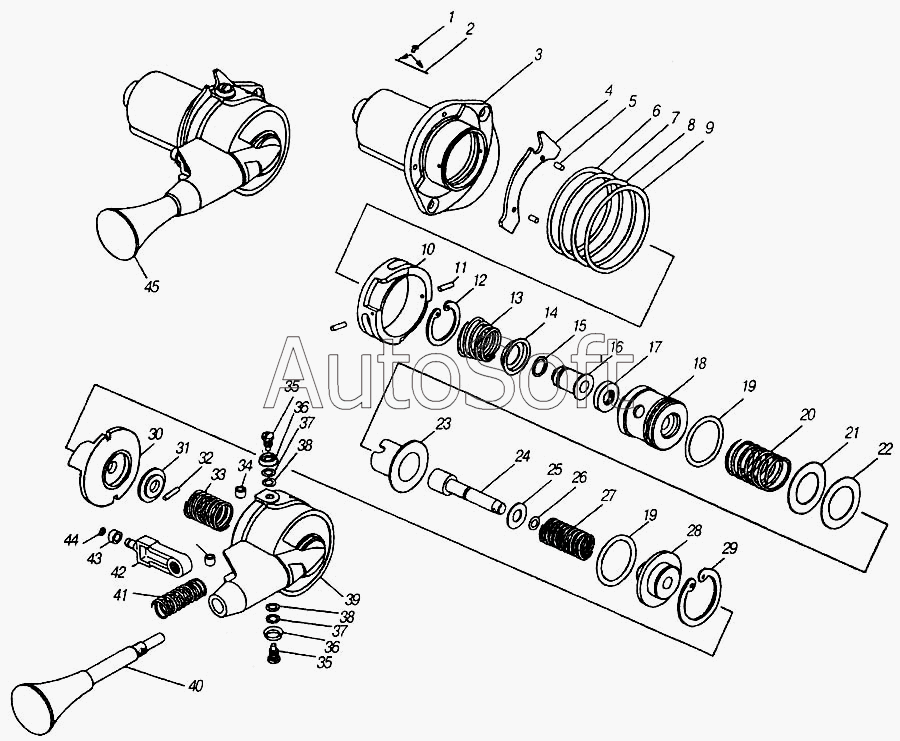

Каталог запасных частей к технике: Камский автозавод 4310. Кран тормозной обратного действия с ручным управлением в сборе
34
22
23
24
25
26
27
28
29
30
31
32
33
21
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05164/77 | 1***7 | Шайба 6 пружинная | |
| 1/33013/01 | 1***1 | Винт М6-6gх16 | |
| 1/58962/11 | 1***1 | Гайка ЕМ6-6Н | |
| 100-3537014 | 1***4 | Корпус в сборе | |
| 1 | 3***3 | Заклепка пустотелая | |
| 2 | 1***9 | Табличка | |
| 3 | 1***0 | Корпус | |
| 4 | 1***7 | Стопор | |
| 5 | 4***3 | Штифт | |
| 6 | 1***1 | Шайба | |
| 7 | 1***2 | Шайба | |
| 8 | 1***3 | Шайба | |
| 9 | 1***4 | Шайба | |
| 10 | 1***5 | Кольцо | |
| 11 | 4***2 | Штифт | |
| 12 | 4***2 | Кольцо упорное | |
| 13 | 1***2 | Пружина | |
| 14 | 1***7 | Шайба опорная | |
| 15 | 1***5 | Кольцо | |
| 16 | 1***4 | Корпус клапана | |
| 17 | 1***6 | Кольцо клапана | |
| 18 | 1***0 | Поршень | |
| 19 | 1***4 | Кольцо | |
| 20 | 1***6 | Пружина | |
| 21 | 1***5 | Шайба | |
| 22 | 1***7 | Шайба | |
| 23 | 1***2 | Тарелка пружины | |
| 24 | 1***5 | Шток | |
| 25 | 1***3 | Шайба | |
| 26 | 1***6 | Кольцо | |
| 27 | 1***8 | Пружина | |
| 28 | 1***0 | Направляющая | |
| 29 | 4***1 | Кольцо упорное | |
| 30 | 1***1 | Колпачок направляющий | |
| 31 | 1***6 | Шайба | |
| 32 | 4***4 | Штифт | |
| 33 | 1***8 | Пружина | |
| 34 | 1***2 | Ролик | |
| 35 | 3***6 | Винт | |
| 36 | 1***1 | Шайба | |
| 37 | 3***7 | Шайба 6 пружинная | |
| 38 | 3***5 | Шайба | |
| 39 | 1***0 | Крышка | |
| 40 | 1***3 | Рукоятка в сборе | |
| 41 | 1***8 | Пружина | |
| 42 | 1***6 | Направляющая | |
| 43 | 1***7 | Втулка | |
| 44 | 4***6 | Кольцо упорное | |
| 45 | 1***0 | Кран стояночного тормоза с ручным управлением |
