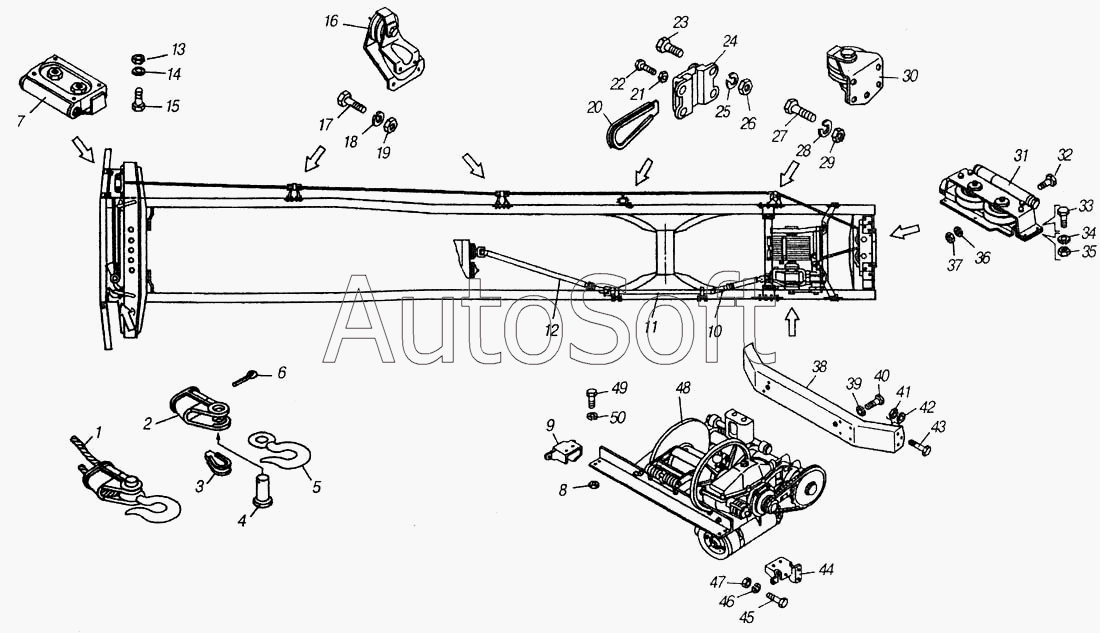

Каталог запасных частей к технике: Камский автозавод 4310. Установка лебедки
26
34
33
32
31
30
29
28
27
35
25
24
23
22
21
20
19
18
44
2
72
50
49
48
47
46
45
17
43
42
41
40
39
38
37
36
7
16
15
14
13
11
10
9
8
6
5
4
3
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/07985/01 | 1***1 | Шплинт 5,7х50 | |
| 1/55405/21 | 1***1 | Болт М12х1,25-6gх35 | |
| 4310-4501278 | 4***8 | Втулка | |
| 4310-4501282 | 4***2 | Ролик большой в сборе | |
| 4310-4501283 | 4***3 | Ролик | |
| 4310-4501284 | 4***4 | Втулка | |
| 4310-4504020 | 4***0 | Коуш | |
| 4310-4504022 | 4***2 | Клин | |
| 4310-4504037 | 4***7 | Палец | |
| 4310-4505010 | 4***0 | Блок лебедки в сборе | |
| 4310-4505025 | 4***5 | Трос | |
| 4310-4505032 | 4***2 | Обойма блока | |
| 4310-4505040 | 4***0 | Ось ролика | |
| 4310-4505048 | 4***8 | Диск | |
| 4310-4505061 | 4***1 | Держатель | |
| 4310-4505063 | 4***3 | Держатель | |
| 4310-4505065 | 4***5 | Держатель | |
| 853536 | 8***6 | Гайка М16х1,5-6Н | |
| 864006 | 8***6 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 864007 | 8***7 | Масленка в сборе | |
| 864008 | 8***8 | Пружина масленки | |
| 864732 | 8***2 | Шарик БIV 2,5Н | |
| 1 | 4***5 | Трос лебедки | |
| 2 | 4***0 | Коуш | |
| 3 | 4***2 | Клин | |
| 4 | 4***7 | Палец | |
| 5 | 4***5 | Крюк | |
| 6 | 1***1 | Шплинт 5,7х50 | |
| 7 | 4***8 | Ролики троса лебедки в сборе | |
| 8 | 1***1 | Гайка М12х1,25-6Н | |
| 9 | 4***6 | Кронштейн | |
| 10 | 4***1 | Вал карданный задний в сборе | |
| 11 | 4***0 | Вал карданный промежуточный в сборе | |
| 13 | 1***1 | Гайка М12х1,25-6Н | |
| 14 | 1***7 | Шайба 12 пружинная | |
| 15 | 1***1 | Болт М12х1,25-6gх35 | |
| 16 | 4***4 | Ролик опорный троса в сборе | |
| 17 | 1***1 | Болт М12х1,25-6gх35 | |
| 18 | 1***7 | Шайба 12 пружинная | |
| 19 | 1***1 | Гайка М12х1,25-6Н | |
| 20 | 4***6 | Клин | |
| 21 | 1***1 | Гайка М10х1,25-6Н | |
| 22 | 1***1 | Болт М10х1,25-6gх35 | |
| 23 | 1***1 | Болт М16х1,25-6gх40 | |
| 24 | 4***5 | Кронштейн | |
| 25 | 1***7 | Шайба 16 пружинная | |
| 26 | 1***1 | Гайка М16х1,5-6Н | |
| 27 | 1***1 | Болт М12х1,25-6gх35 | |
| 28 | 1***7 | Шайба 12 пружинная | |
| 29 | 1***1 | Гайка М12х1,25-6Н | |
| 30 | 4***4 | Ролик опорный в сборе | |
| 31 | 4***0 | Ролики направляющие троса лебедки в сборе | |
| 32 | 1***1 | Болт М16х1,5-6gх35 | |
| 33 | 1***1 | Болт | |
| 34 | 1***7 | Шайба пружинная | |
| 35 | 1***1 | Гайка | |
| 36 | 1***7 | Шайба 16 пружинная | |
| 37 | 1***1 | Гайка М16х1,5-6Н | |
| 38 | 4***4 | Поперечина | |
| 39 | 1***7 | Шайба 12 пружинная | |
| 40 | 1***1 | Болт М12х1,25-6gх35 | |
| 41 | 1***1 | Гайка М12х1,25-6Н | |
| 42 | 1***7 | Шайба 12 пружинная | |
| 43 | 1***1 | Болт М12х1,25-6gх35 | |
| 44 | 4***7 | Кронштейн | |
| 45 | 1***1 | Болт М12х1,25-6gх35 | |
| 46 | 1***7 | Шайба 12 пружинная | |
| 47 | 1***1 | Гайка М12х1,25-6Н | |
| 48 | 4***0 | Лебедка с редуктором, поперечиной и тросоукладчиком в сборе | |
| 49 | 1***1 | Болт М12х1,25-6gх35 | |
| 50 | 1***7 | Шайба 12 пружинная | |
| 72 | 4***0 | Вал карданный лебедки передний в сборе |
