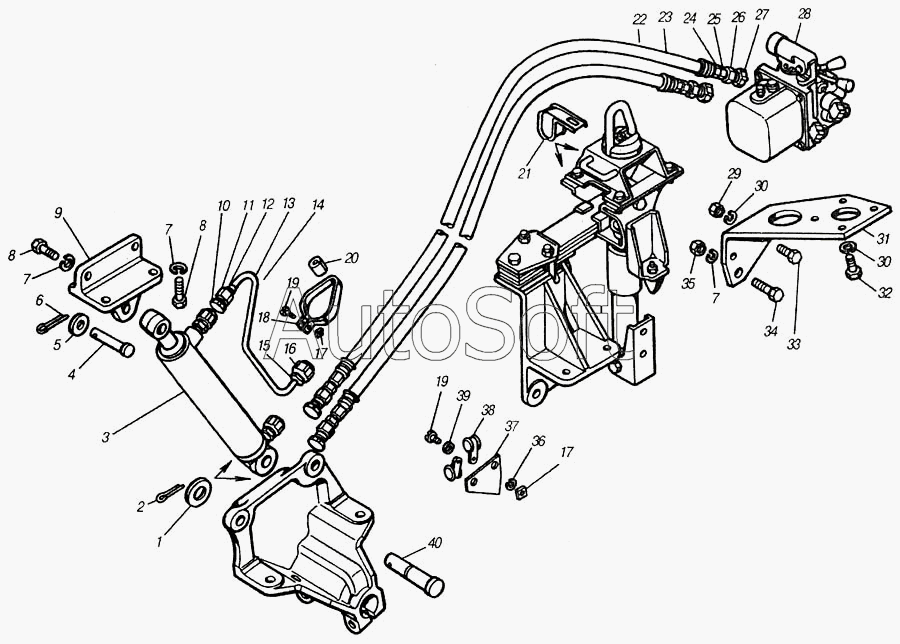

Каталог запасных частей к технике: Камский автозавод 4310. Установка цилиндра и трубопроводов опрокидывающего механизма кабины
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба плоская 25х42х4 | |
| 2 | 1***1 | Шплинт 4,7х40 | |
| 3 | 4***4 | Цилиндр механизма опрокидывания кабины в сборе | |
| 4 | 2***1 | Палец 16х70 ОСТ 37.001.163-97 | |
| 5 | 1***1 | Шайба плоская 16,8х28х3 | |
| 6 | 1***1 | Шплинт 4х30 | |
| 7 | 1***7 | Шайба 12 пружинная | |
| 8 | 1***1 | Болт М12х1,25-6gх35 | |
| 9 | 4***0 | Кронштейн | |
| 10 | 8***6 | Пробка транспортная | |
| 11 | 4***2 | Гайка накидная | |
| 12 | 4***7 | Ниппель короткий | |
| 13 | 4***1 | Труба | |
| 14 | 4***0 | Труба в сборе | |
| 15 | 8***8 | Наконечник | |
| 16 | 8***4 | Пробка транспортная | |
| 17 | 1***1 | Гайка М6-6Н | |
| 18 | 4***1 | Хомут | |
| 19 | 1***1 | Винт М6-6gх16 | |
| 20 | 4***0 | Втулка | |
| 21 | 4***1 | Скоба | |
| 22 | 4***2 | Шланг в сборе | |
| 23 | 4***1 | Шланг | |
| 24 | 4***9 | Муфта | |
| 25 | 4***8 | Ниппель | |
| 26 | 4***2 | Гайка накидная | |
| 27 | 8***6 | Пробка транспортная | |
| 28 | 4***0 | Насос опрокидывающего механизма кабины в сборе | |
| 29 | 1***1 | Гайка М10х1,25-6Н | |
| 30 | 1***7 | Шайба 10 пружинная | |
| 31 | 4***5 | Кронштейн | |
| 32 | 1***1 | Болт М10х1,25-6gх20 | |
| 33 | 1***1 | Болт М10х1,25-6gх30 | |
| 34 | 1***1 | Болт М12х1,25-6gх45 | |
| 35 | 1***1 | Гайка М12х1,25-6Н | |
| 36 | 1***7 | Шайба 6 пружинная | |
| 37 | 4***4 | Кронштейн | |
| 38 | 1***1 | Скоба 1-22 | |
| 39 | 1***1 | Шайба плоская 6х12х1,5 | |
| 40 | 4***5 | Палец подвески цилиндра |
