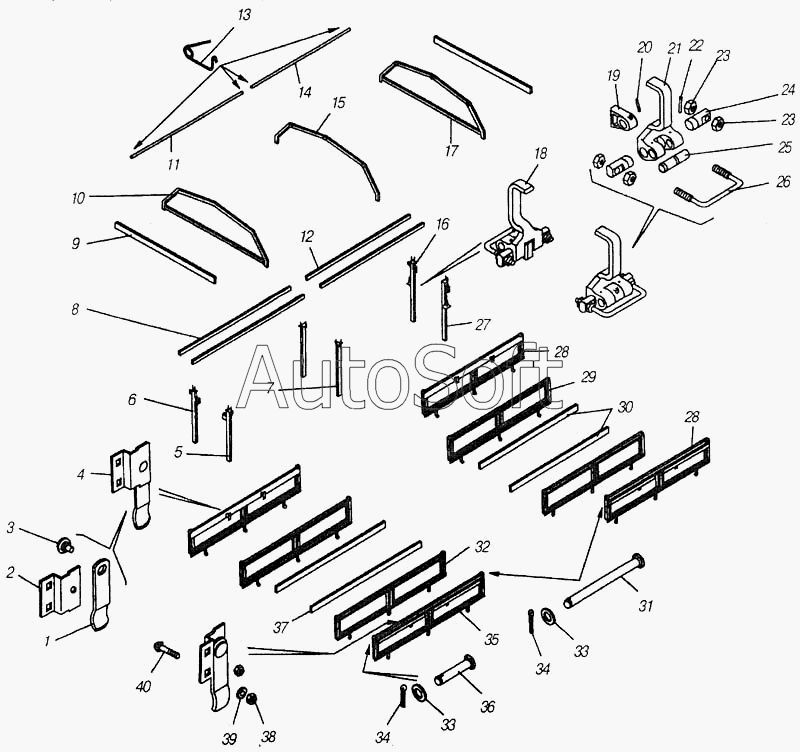

Каталог запасных частей к технике: Камский автозавод 4310. Каркас тента платформы
28
28
15
16
17
18
19
20
21
22
23
23
24
25
26
27
14
29
30
32
33
33
34
34
35
36
37
38
39
40
31
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05171/77 | 1***7 | Шайба 14 пружинная | |
| 1/07964/01 | 1***1 | Шплинт разводной 3х20 | |
| 1/13945/21 | 1***1 | Болт | |
| 1/26386/01 | 1***1 | Шайба плоская 10,6х18х2 | |
| 1/26420/01 | 1***1 | Шайба плоская 8,45х25х1,5 | |
| 1/61008/11 | 1***1 | Гайка М8х1,25-6Н | |
| 210383 | 2***3 | Болт | |
| 260068 | 2***8 | Палец 10х60 | |
| 4310-8506121 | 4***1 | Упор ножки боковой скамейки | |
| 4310-8508675 | 4***5 | Каркас решетки | |
| 4310-8508694 | 4***4 | Каркас решетки | |
| 4310-8508710 | 4***0 | Ось | |
| 5320-8508223 | 5***3 | Кронштейн № 2 | |
| 1 | 4***6 | Щеколда запора скамейки | |
| 2 | 4***7 | Пластина крепления щеколды | |
| 3 | 5***7 | Ось | |
| 4 | 4***5 | Щеколда запора скамейки в сборе | |
| 5 | 4***1 | Стойка № 1 каркаса тента левая в сборе | |
| 6 | 4***0 | Стойка № 1 каркаса тента правая в сборе | |
| 7 | 4***0 | Стойка № 2 каркаса тента в сборе | |
| 8 | 4***8 | Распорка № 1 стоек каркаса тента в сборе | |
| 9 | 5***5 | Доска каркаса тента передняя в сборе | |
| 10 | 4***0 | Дуга №1 тента платформы к сборе | |
| 11 | 4***9 | Распорка №1 | |
| 12 | 5***0 | Распорка № 2 стоек каркаса теша в сборе | |
| 13 | 4***1 | Пружина распорок | |
| 14 | 4***1 | Распорка №2 | |
| 15 | 4***4 | Дуга №2 тента платформы в сборе | |
| 16 | 4***3 | Стойка № 3 каркаса тента левая в сборе | |
| 17 | 4***0 | Дуга №1 тента платформы к сборе | |
| 18 | 5***8 | Запор стойки № 2 в сборе | |
| 19 | 5***3 | Кронштейн | |
| 20 | 1***0 | Штифт цилиндрический 3х22 | |
| 21 | 5***6 | Рычаг | |
| 22 | 1***0 | Штифт цилиндрический 3х30 | |
| 23 | 1***1 | Гайка М10х1,25-6Н | |
| 24 | 5***7 | Ось скобы | |
| 25 | 5***9 | Ось рычага | |
| 26 | 5***5 | Скоба | |
| 27 | 4***2 | Стойка №3 каркаса тента правая в сборе | |
| 28 | 4***0 | Решетка № 2 в сборе | |
| 29 | 4***5 | Каркас решетки | |
| 30 | 4***9 | Доска каркаса | |
| 31 | 8***5 | Палец | |
| 32 | 4***4 | Каркас решетки в сборе | |
| 33 | 1***1 | Шайба плоская 16,8х28х3 | |
| 34 | 1***1 | Шплинт | |
| 35 | 4***0 | Решетка № 1 в сборе | |
| 36 | 2***1 | Палец 16х70 ОСТ 37.001.163-97 | |
| 37 | 4***7 | Доска каркаса | |
| 38 | 1***1 | Гайка М8х1,25-6Н | |
| 39 | 1***1 | Шайба плоская 8,45х25х1,5 | |
| 40 | 2***3 | Болт |
