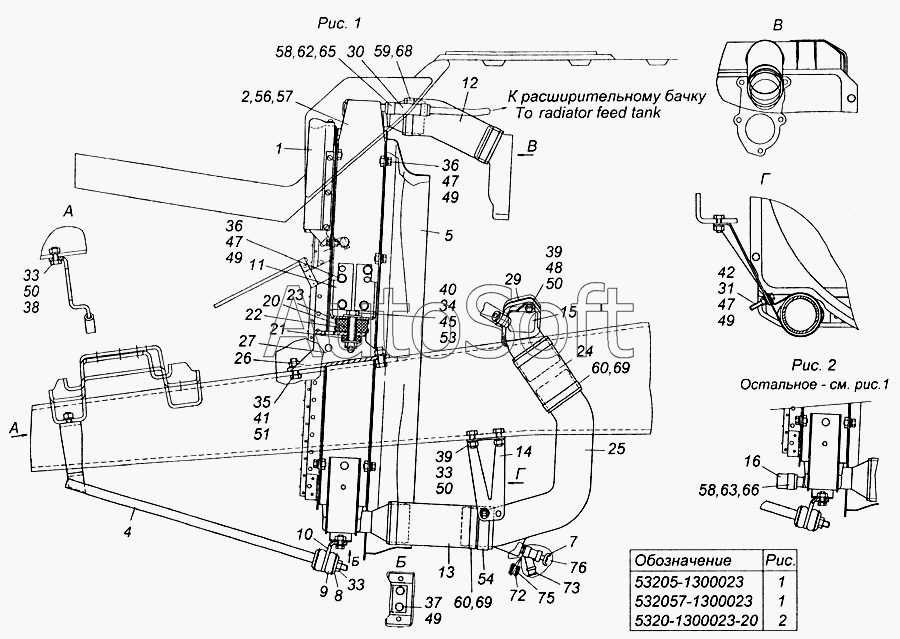

Каталог запасных частей к технике: Камский автозавод 6540. Установка радиатора
57
38
39
39
40
41
42
45
47
47
47
48
49
49
49
49
50
50
50
51
53
54
56
37
58
58
59
60
60
62
63
65
66
68
69
69
72
73
75
76
21
2
4
5
7
8
9
10
11
12
13
14
15
16
20
1
22
23
24
25
26
27
29
30
31
33
33
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Установка уплотнителей радиатора | |
| 2 | 5***0 | Радиатор в сборе | |
| 4 | 5***4 | Тяга крепления радиатора в сборе | |
| 5 | 5***0 | Кожух вентилятора с накладкой в сборе | |
| 7 | 5***1 | Кран сливной в сборе | |
| 8 | 5***6 | Чашка буфера тяги | |
| 9 | 5***0 | Буфер тяги крепления радиатора | |
| 10 | 5***7 | Кронштейн | |
| 11 | 5***0 | Кронштейн подвески радиатора | |
| 12 | 5***0 | Рукав | |
| 13 | 5***6 | Рукав | |
| 14 | 5***1 | Кронштейн крепления колена подводящего трубопровода | |
| 15 | 5***0 | Патрубок подводящий водяного трубопровода | |
| 16 | 5***2 | Заглушка | |
| 20 | 5***1 | Втулка распорная | |
| 21 | 5***7 | Подушка крепления радиатора | |
| 22 | 5***0 | Подушка подвески радиатора | |
| 23 | 5***2 | Чашка подвески радиатора | |
| 24 | 5***7 | Рукав | |
| 25 | 5***8 | Колено подводящего патрубка водяного трубопровода | |
| 26 | 5***8 | Скоба подвески радиатора | |
| 27 | 5***9 | Скоба подвески радиатора | |
| 29 | 5***3 | Прокладка подводящего патрубка | |
| 30 | 5***1 | Рукав от радиатора к бачку | |
| 31 | 1***1 | Гайка М8х1,25-6Н | |
| 33 | 1***1 | Гайка М10х1,25-6Н | |
| 34 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 35 | 1***1 | Гайка М12х1,25-6Н | |
| 36 | 1***1 | Болт М8-6gх16 | |
| 37 | 1***1 | Болт М8-6gх20 | |
| 38 | 1***1 | Болт М10х1,25-6gх25 | |
| 39 | 1***1 | Болт М10х1,25-6gх30 | |
| 40 | 8***2 | Болт М12х1,25-6gх65 | |
| 41 | 1***1 | Болт М12х1,25-6gх30 | |
| 42 | 8***2 | Болт М8-6gх45 | |
| 45 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 47 | 1***1 | Шайба плоская 8х17 | |
| 48 | 1***1 | Шайба плоская 10,6х18х2 | |
| 49 | 1***7 | Шайба 8 пружинная | |
| 50 | 1***7 | Шайба 10 пружинная | |
| 51 | 1***3 | Шайба 12 пружинная | |
| 53 | 1***1 | Шплинт 3х25 | |
| 54 | 8***7 | Хомут 75 | |
| 56 | 1***0 | Радиатор ТУ 4591-042-002321 82-1997 | |
| 57 | 1***1 | Радиатор ТУ 4591-042-00232182-1997 | |
| 58 | Т***1 | Хомут с червячной резьбой DIN 3017 | |
| 59 | Т***1 | Хомут с червячной резьбой DIN 3017 | |
| 60 | Т***1 | Хомут фирмы "NОRМА" (Германия) | |
| 62 | С***0 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 63 | С***1 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ | |
| 65 | С***0 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 66 | С***1 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ | |
| 68 | С***6 | Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ | |
| 69 | С***7 | Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ | |
| 72 | 8***0 | Пломба | |
| 73 | 8***7 | Заглушка транспортная | |
| 75 | П***0 | Проволока 0,5-О-С ГОСТ 3282-74 L=350 | |
| 76 | П***) | Пленка полиэтиленовая Н 0,100 сорт ГОСТ 10354-82 150х150 (мм) |
