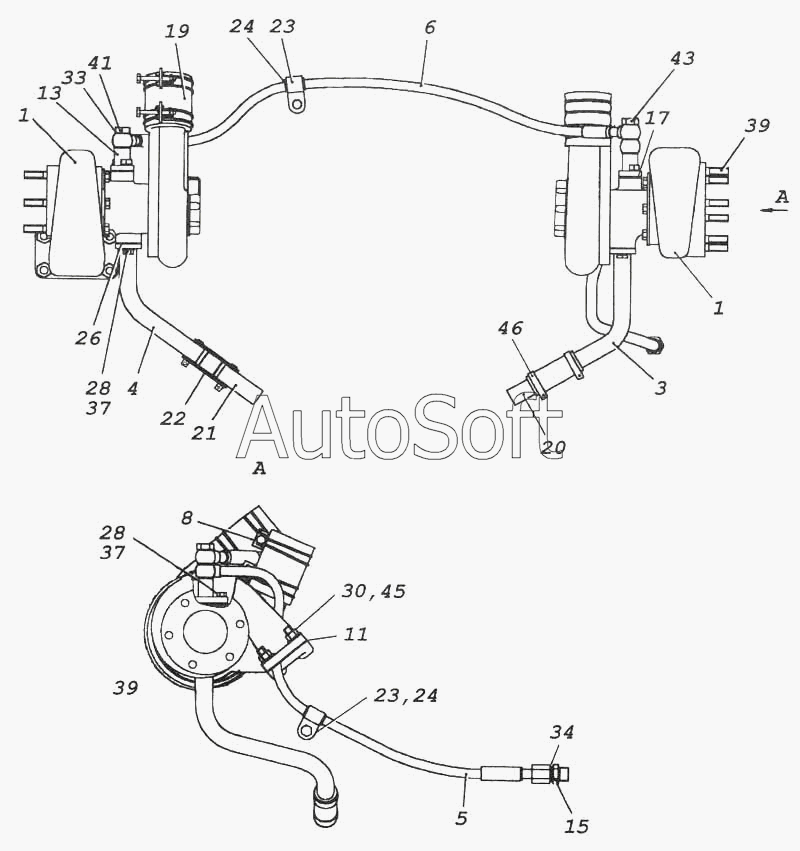

Каталог запасных частей к технике: Камский автозавод 5460. Установка турбокомпрессора
22
46
45
43
41
39
39
37
37
34
33
30
28
28
26
24
24
23
23
21
20
19
17
15
13
11
8
6
5
4
3
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 740.30-1118000-01 | 7***1 | Установка турбокомпрессора | |
| 1 | Т***9 | Турбокомпрессор S2В/7624ТАЕ/0,76D9 | |
| 3 | 7***0 | Трубка слива масла правая | |
| 4 | 7***4 | Трубка слива масла левая | |
| 5 | 7***0 | Трубка подвода масла | |
| 6 | 7***0 | Трубка соединительная подвода масла | |
| 8 | 5***3 | Хомут 63 в сборе | |
| 11 | 7***9 | Прокладка турбины | |
| 13 | 7***0 | Переходник | |
| 15 | 7***4 | Штуцер | |
| 17 | 7***5 | Прокладка | |
| 19 | 7***6 | Рукав 50х61-0,29 | |
| 20 | 7***0 | Трубка | |
| 21 | 7***0 | Трубка {а} | |
| 22 | 7***0 | Рукав 22х29-0,098 | |
| 23 | 7***2 | Кляммер | |
| 24 | 7***5 | Прокладка | |
| 26 | 7***5 | Прокладка | |
| 28 | 1***1 | Болт М8-6gх20 | |
| 30 | 1***7 | Гайка М10х1,25-6Н | |
| 33 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 34 | 1***0 | Прокладка 18х24х1,5 | |
| 37 | 1***3 | Шайба 8 пружинная | |
| 39 | 1***3 | Шпилька М8х1,25-6gх16х25 | |
| 41 | 8***5 | Болт М14х1,5-6gх30 | |
| 43 | 8***1 | Болт М14х1,5-6gх50 | |
| 45 | 8***0 | Шайба тарельчатая 10 | |
| 46 | 8***4 | Хомут в сборе |
