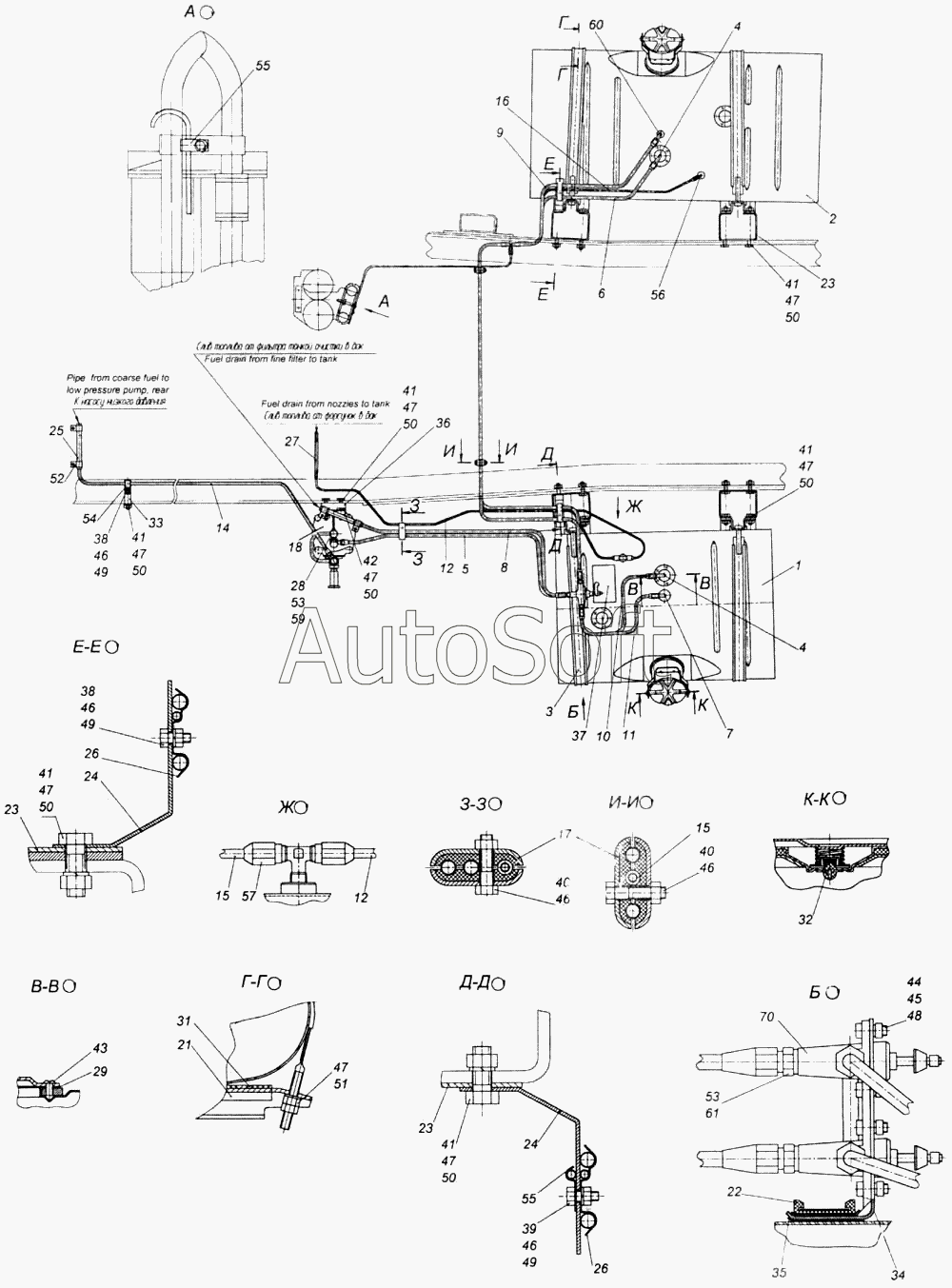

Каталог запасных частей к технике: Камский автозавод 4326 (2003г). Установка топливных баков, ФГОТ и топливопроводов
1
2
3
4
4
5
6
7
8
9
10
11
12
12
12
14
15
15
16
17
18
21
22
23
23
23
24
24
25
26
26
27
28
29
31
32
33
34
35
36
37
38
38
39
40
40
41
41
41
41
41
41
42
43
44
45
46
46
46
46
46
47
47
47
47
47
47
47
47
48
49
49
49
50
50
50
50
50
50
50
51
52
53
53
54
55
55
56
57
59
60
61
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43114-1100002-37 | 4***7 | Установка топливных баков, ФГОТ и топливопроводов | |
| 1 | 5***0 | Бак топливный в сборе | |
| 2 | 5***0 | Бак топливный | |
| 3 | 5***0 | Хомут крепления топливного бака | |
| 4 | 5***2 | Трубка приемная с фильтром в сборе | |
| 5 | 4***5 | Трубка | |
| 6 | 5***1 | Трубка | |
| 7 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 8 | 4***8 | Трубка | |
| 9 | 5***1 | Трубка | |
| 10 | 4***0 | Трубка | |
| 11 | 4***7 | Трубка | |
| 12 | 5***1 | Трубка | |
| 12 | 5***2 | Трубка | |
| 13 | 4***1 | Трубка | |
| 14 | 4***0 | Трубка | |
| 15 | 5***1 | Трубка | |
| 16 | 5***1 | Трубка | |
| 17 | 7***8 | Скоба крепления топливных трубок | |
| 18 | 7***1 | Фильтр грубой очистки топлива в сборе | |
| 21 | 5***0 | Кронштейн крепления топливного бака | |
| 22 | 5***3 | Прокладка | |
| 23 | 5***0 | Проставка | |
| 24 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 25 | 5***2 | Рукав соединительный топливопроводов | |
| 26 | 5***9 | Скоба крепления топливопроводов | |
| 27 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 28 | 7***9 | Наконечник | |
| 29 | 5***3 | Прокладка датчика | |
| 31 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 32 | 4***0 | Заглушка | |
| 33 | 4***3 | Кронштейн крепления топливных трубопроводов | |
| 34 | 4***9 | Кронштейн | |
| 35 | 4***3 | Трубка защитная | |
| 36 | 4***9 | Кронштейн | |
| 37 | 4***0 | Табличка инструкционная: о пользовании распределительного топливного крана | |
| 38 | 1***1 | Болт М8-6gх16 | |
| 39 | 1***1 | Болт М8-6gх20 | |
| 40 | 1***1 | Болт М8-6gх35 | |
| 41 | 1***1 | Болт М12х1,25-6gх35 | |
| 42 | 1***1 | Болт М12х1,25-6gх40 | |
| 43 | 1***1 | Винт М5-6gх10 | |
| 44 | 1***1 | Винт М6-6gх16 | |
| 45 | 1***1 | Гайка ЕМ6-6Н | |
| 46 | 1***1 | Гайка М8х1,25-6Н | |
| 47 | 1***1 | Гайка М12х1,25-6Н | |
| 48 | 1***3 | Шайба 6 пружинная | |
| 49 | 1***7 | Шайба 8 пружинная | |
| 50 | 1***7 | Шайба 12 пружинная | |
| 51 | 1***1 | Шайба плоская 12х22х3 | |
| 52 | 1***0 | Хомут 19 в сборе | |
| 53 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 54 | 8***3 | Скоба | |
| 55 | 8***1 | Скоба | |
| 56 | 8***5 | Угольник 6 ввертный | |
| 57 | 8***9 | Тройник 6 ввертный | |
| 58 | 8***0 | Тройник 6 проходной | |
| 59 | 8***5 | Болт М14х1,5-6gх30 | |
| 60 | 8***7 | Угольник ввертный | |
| 61 | 8***3 | Штуцер | |
| 70 | П***Ч | Кран ПП6-2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
