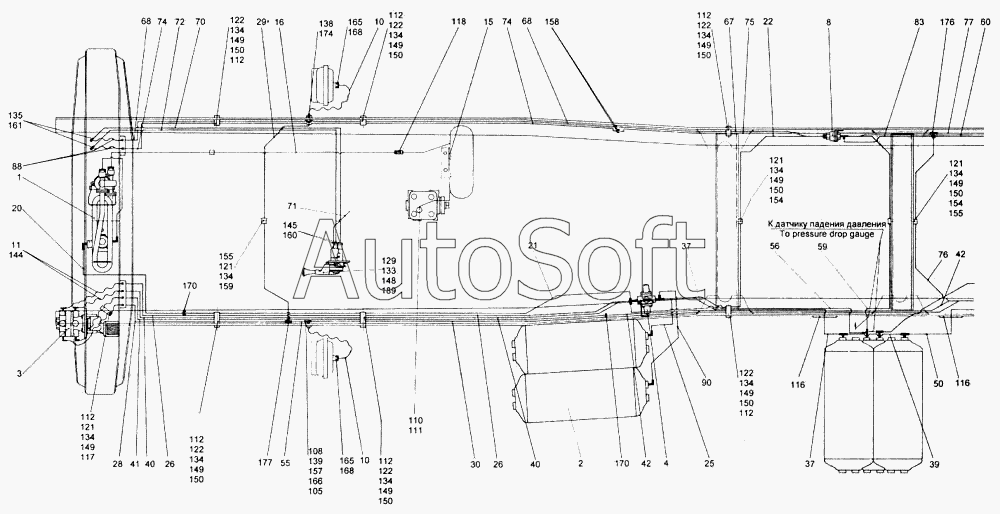

Каталог запасных частей к технике: Камский автозавод 4326 (2003г). Установка пневмотормозов
1
2
3
4
8
10
10
11
15
16
20
21
22
25
26
26
28
29
30
37
37
39
40
40
41
42
42
50
55
56
59
60
67
68
68
70
71
72
74
74
75
76
77
83
88
105
108
110
111
112
112
112
112
112
112
112
116
116
117
118
121
121
121
121
122
122
122
122
122
122
129
133
134
134
134
134
134
134
134
134
134
134
135
138
139
144
145
148
149
149
149
149
149
149
149
149
149
150
150
150
150
150
150
150
150
154
154
155
155
157
158
159
160
161
165
165
166
168
168
170
170
174
176
177
189
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4326-3500006-16 | 4***6 | Установка пневмотормозов | |
| 1 | 5***0 | Установка блока подготовки воздуха | |
| 2 | 4***0 | Установка воздушных ресиверов | |
| 3 | 4***4 | Установка тормозного крана | |
| 4 | 4***0 | Установка четырехконтурного защитного клапана | |
| 5 | 4***8 | Установка ускорительных клапанов | |
| 6 | 4***0 | Установка клапанов управления тормозами прицепа | |
| 7 | 4***3 | Установка регулятора тормозных сил | |
| 8 | 4***0 | Установка двухмагистрального клапана | |
| 10 | 4***0 | Шланг гибкий тормозных механизмов | |
| 11 | 5***0 | Шланг гибкий к двухсекционному крану | |
| 12 | 5***0 | Шланг гибкий | |
| 15 | 5***0 | Трубка | |
| 16 | 5***0 | Трубка | |
| 20 | 4***0 | Трубка | |
| 21 | 4***0 | Трубка | |
| 22 | 4***0 | Трубка | |
| 25 | 4***0 | Трубка | |
| 26 | 4***0 | Трубка | |
| 28 | 4***0 | Трубка | |
| 29 | 4***0 | Трубка | |
| 30 | 4***0 | Трубка | |
| 37 | 4***0 | Трубка | |
| 39 | 4***0 | Трубка | |
| 40 | 4***0 | Трубка | |
| 41 | 4***0 | Трубка | |
| 42 | 4***0 | Трубка | |
| 43 | 4***4 | Трубка | |
| 44 | 4***6 | Трубка | |
| 45 | 4***8 | Трубка | |
| 46 | 4***0 | Трубка | |
| 50 | 4***8 | Трубка | |
| 55 | 4***0 | Трубка | |
| 56 | 4***0 | Трубка | |
| 59 | 4***0 | Трубка | |
| 60 | 4***8 | Трубка | |
| 61 | 4***4 | Трубка | |
| 62 | 4***6 | Трубка | |
| 67 | 4***0 | Трубка | |
| 68 | 4***0 | Трубка | |
| 70 | 4***2 | Трубка от ресивера стояночной тормозной системы к крану управления стояночной тормозной системой четвертая | |
| 71 | 4***4 | Трубка выпуска воздуха из крана управления стояночной тормозной системой | |
| 72 | 4***6 | Трубка от крана управления стояночной тормозной системой к ускорительному клапану первая | |
| 74 | 4***0 | Трубка | |
| 75 | 4***2 | Трубка от крана управления стояночной тормозной системой к ускорительному клапану четвертая | |
| 76 | 4***4 | Трубка | |
| 77 | 4***6 | Трубка | |
| 78 | 4***0 | Трубка | |
| 79 | 4***0 | Трубка | |
| 82 | 4***0 | Трубка | |
| 83 | 4***0 | Трубка | |
| 84 | 4***0 | Трубка | |
| 85 | 4***0 | Трубка | |
| 86 | 4***0 | Трубка | |
| 87 | 4***0 | Трубка | |
| 88 | 5***8 | Шланг гибкий соединительный | |
| 90 | 4***0 | Трубка | |
| 92 | 4***0 | Трубка | |
| 105 | 7***9 | Кольцо уплотнительное | |
| 106 | 4***8 | Кронштейн крепления шлангов | |
| 107 | 4***9 | Кронштейн крепления шлангов | |
| 108 | 5***1 | Тройник фланцевый проходной | |
| 109 | 4***0 | Кронштейн | |
| 110 | 7***1 | Прокладка | |
| 111 | 5***0 | Штуцер ввертный | |
| 112 | 5***2 | Скоба | |
| 114 | 4***0 | Кронштейн крепления разобщительного крана тормозной магистрали левый | |
| 115 | 4***2 | Кронштейн крепления разобщительного крана тормозной магистрали правый | |
| 116 | 5***1 | Втулка проходная | |
| 117 | 5***0 | Втулка трубки | |
| 118 | 5***2 | Штуцер проходной | |
| 120 | 4***1 | Тройник | |
| 121 | 1***1 | Болт М8-6gх20 | |
| 122 | 1***1 | Болт М8-6gх25 | |
| 123 | 1***1 | Болт М8-6gх30 | |
| 124 | 1***1 | Болт М8-6gх40 | |
| 125 | 1***1 | Болт М8-6gх75 | |
| 129 | 1***1 | Винт М6-6gх16 | |
| 133 | 1***1 | Гайка ЕМ6-6Н | |
| 134 | 1***1 | Гайка М8х1,25-6Н | |
| 135 | 1***1 | Гайка М10х1-6Н низкая | |
| 138 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 139 | 1***1 | Гайка низкая М20х1,5-6Н | |
| 144 | 1***0 | Прокладка 12,2х18х1,5 | |
| 145 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 148 | 1***7 | Шайба 6 пружинная | |
| 149 | 1***7 | Шайба 8 пружинная | |
| 150 | 1***1 | Шайба плоская 8х17 | |
| 153 | 8***1 | Скоба | |
| 154 | 8***2 | Скоба | |
| 155 | 8***8 | Скоба | |
| 157 | 8***4 | Штуцер ввертный | |
| 158 | 8***5 | Штуцер 8 проходной | |
| 159 | 8***7 | Штуцер 12 ввертный | |
| 160 | 8***8 | Штуцер ввертный | |
| 161 | 8***0 | Угольник | |
| 162 | 8***7 | Штуцер проходной | |
| 163 | 8***1 | Гайка М22х1,5-6Н | |
| 165 | 8***3 | Шайба | |
| 166 | 8***4 | Шайба | |
| 168 | 8***6 | Кольцо уплотнительное | |
| 169 | 8***1 | Хомут | |
| 170 | 8***4 | Штуцер 12 проходной | |
| 171 | 8***5 | Угольник фланцевый проходной | |
| 172 | 8***3 | Тройник фланцевый проходной | |
| 173 | 8***6 | Штуцер фланцевый проходной | |
| 174 | 8***0 | Штуцер фланцевый проходной | |
| 176 | 8***9 | Тройник проходной | |
| 177 | 8***1 | Тройник 12 проходной | |
| 185 | 1***0 | Клапан контрольного вывода в сборе | |
| 186 | 1***0 | Кран разобщительный в сборе | |
| 187 | 1***0 | Головка соединительная типа «А» в сборе | |
| 188 | 1***0 | Головка соединительная типа «Палм» в сборе | |
| 189 | 1***0 | Кран стояночного тормоза с ручным управлением |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
