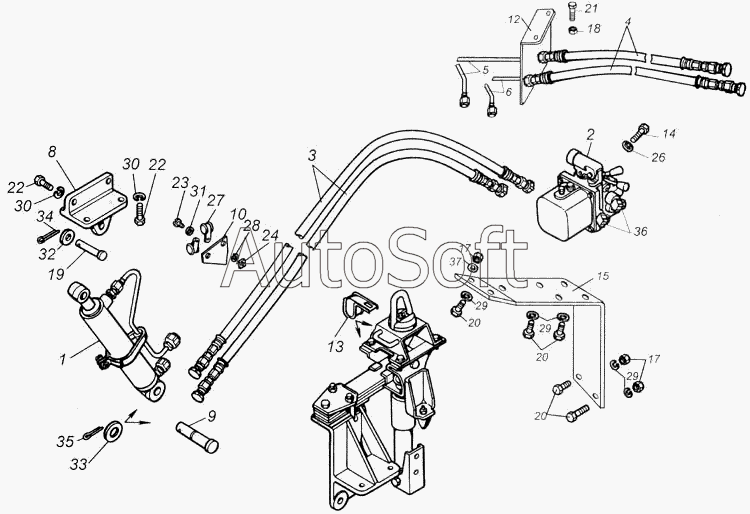

Каталог запасных частей к технике: Камский автозавод 4326 (2003г). Установка цилиндра и трубопроводов опрокидывающего механизма кабины
1
2
3
8
9
10
13
19
20
20
20
22
22
23
24
26
27
28
29
29
29
30
30
31
32
33
34
35
36
37
17
17
15
6
21
18
4
12
14
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4310-5004111 | 4***1 | Пробка | |
| 43114-5000079-10 | 4***0 | Установка механизма опрокидывания кабины и запасного колеса | |
| 43114-5000079-10 | 4***0 | Установка механизма опрокидывания кабины и запасного колеса | |
| 1 | 4***4 | Цилиндр МОК | |
| 2 | 4***0 | Насос опрокидывающего механизма кабины в сборе | |
| 3 | 4***2 | Шланг в сборе | |
| 4 | 4***4 | Шланг к цилиндру подъема запасного колеса | |
| 5 | 4***0 | Трубка | |
| 6 | 4***0 | Трубка | |
| 8 | 4***0 | Кронштейн | |
| 9 | 4***5 | Палец подвески цилиндра | |
| 10 | 4***4 | Кронштейн трубопроводов опрокидывающего механизма кабины | |
| 12 | 4***1 | Кронштейн | |
| 13 | 4***1 | Скоба | |
| 14 | 1***1 | Болт М8-6gх25 | |
| 15 | 4***5 | Кронштейн насоса | |
| 17 | 1***1 | Гайка М10х1,25-6Н | |
| 18 | 1***1 | Гайка М8-6Н низкая | |
| 19 | 2***1 | Палец 16х70 ОСТ 37.001.163-97 | |
| 20 | 1***1 | Болт М10х1,25-6gх20 | |
| 21 | 1***1 | Болт М10х1,25-6gх25 | |
| 22 | 1***1 | Болт М12х1,25-6gх35 | |
| 23 | 1***1 | Винт М6-6gх16 | |
| 24 | 1***1 | Гайка ЕМ6-6Н | |
| 26 | 1***0 | Прокладка 12,2х18х1,5 | |
| 27 | 1***1 | Скоба 1-22 | |
| 28 | 1***7 | Шайба 6 пружинная | |
| 29 | 1***7 | Шайба 10 пружинная | |
| 30 | 1***7 | Шайба 12 пружинная | |
| 31 | 1***1 | Шайба плоская 6х12х1,5 | |
| 32 | 1***3 | Шайба плоская 16х30 | |
| 33 | 1***1 | Шайба плоская 25х42х4 | |
| 34 | 1***1 | Шплинт 4х30 | |
| 35 | 1***1 | Шплинт 4,7х40 | |
| 36 | 8***0 | Угольник | |
| 37 | 1***1 | Шайба плоская 10,2х25х2 |
