Каталог запасных частей к технике: Камский автозавод 4326 (2003г). Основание платформы
34
34
22
23
30
31
31
33
21
35
35
35
36
36
36
37
38
38
38
39
40
40
41
19
18
17
17
16
16
15
15
8
7
6
6
5
4
3
3
2
1

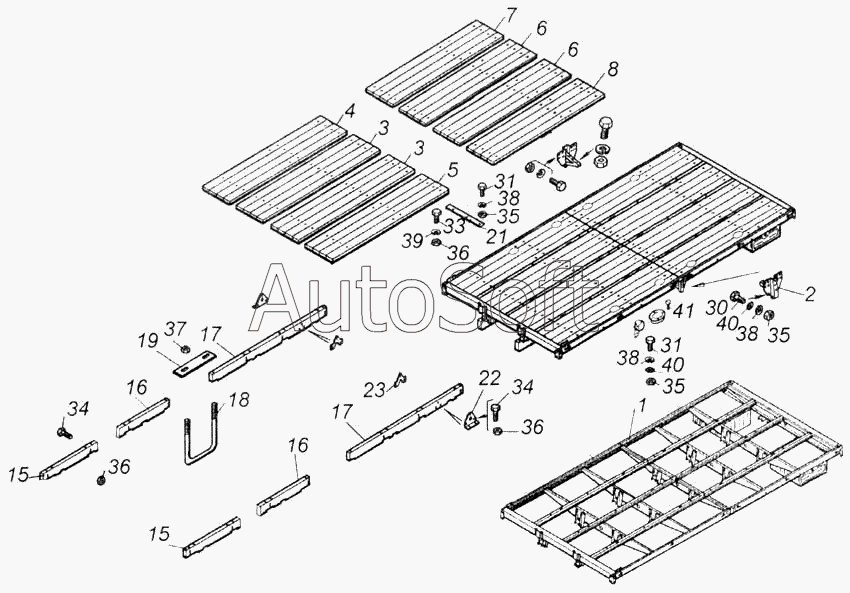

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 432607-8501010 | 4***0 | Основание платформы | |
| 1 | 4***6 | Каркас основания платформы | |
| 2 | 5***0 | Направляющая стойки | |
| 3 | 4***0 | Щит №1 настила пола | |
| 4 | 4***2 | Щит №1 настила пола крайний прав. | |
| 5 | 4***3 | Щит №1 настила пола крайний левый | |
| 6 | 5***0 | Щит №2 настила пола | |
| 7 | 4***2 | Щит №2 настила пола крайний прав | |
| 8 | 4***3 | Щит №2 настила пола крайний левый | |
| 9 | 4***1 | Крюк с ушком | |
| 15 | 5***4 | Брус продольный передний | |
| 16 | 5***6 | Брус продольный средний | |
| 17 | 4***7 | Брус продольный задний | |
| 18 | 5***3 | Хомут крепления балки к продольному брусу | |
| 19 | 5***5 | Прокладка хомута | |
| 20 | 5***9 | Прокладка продольного бруса | |
| 21 | 5***2 | Усилитель поперечной балки | |
| 22 | 5***4 | Угольник фиксирующий платформу верхний | |
| 23 | 5***7 | Прокладка под головки болтов | |
| 24 | 5***2 | Угольник крепления щита пола | |
| 25 | 4***4 | Гнездо узла крепления | |
| 30 | 1***1 | Болт М8-6gх16 | |
| 31 | 1***1 | Болт М8-6gх25 | |
| 32 | 2***5 | Болт М8-6gх50 ОСТ 37.001.106-75 | |
| 33 | 1***1 | Болт М10х1,25-6gх20 | |
| 34 | 8***4 | Болт М10х1,25-6gх90 | |
| 35 | 1***1 | Гайка М8х1,25-6Н | |
| 36 | 1***1 | Гайка М10х1,25-6Н | |
| 37 | 1***1 | Гайка М12х1,25-6Н | |
| 38 | 1***7 | Шайба 8 пружинная | |
| 39 | 1***7 | Шайба 10 пружинная | |
| 40 | 1***1 | Шайба плоская 8х20х2 | |
| 41 | 2***1 | Шуруп 6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
