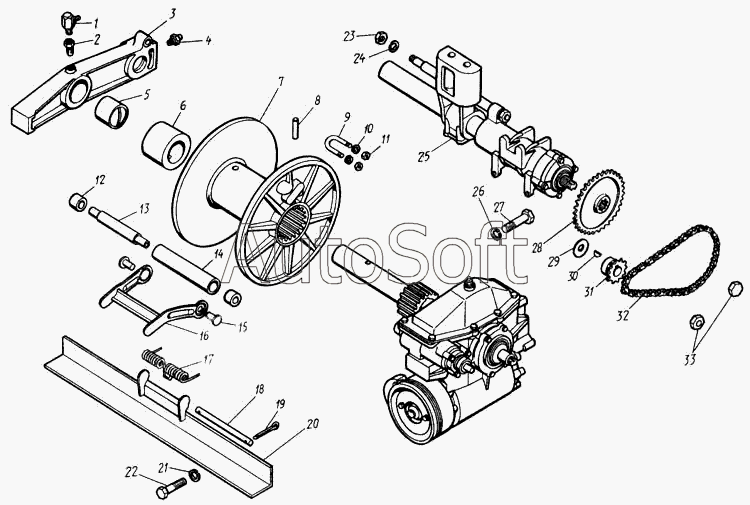

Каталог запасных частей к технике: Камский автозавод 43118 (2002). Лебедка с редуктором, поперечиной и тросоукладчиком в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4310-4501010 | 4***0 | Лебедка с редуктором, поперечиной и тросоукладчиком в сборе | |
| 1 | 8***8 | Масленка 2.3.90.Ц6хр.КГ1/8" | |
| 2 | 4***6 | Стопор | |
| 3 | 4***4 | Траверса | |
| 4 | 8***6 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 5 | 4***5 | Втулка | |
| 6 | 4***4 | Втулка | |
| 7 | 4***5 | Барабан | |
| 8 | 1***0 | Штифт | |
| 9 | 5***6 | Стремянка | |
| 10 | 1***7 | Шайба 12 пружинная | |
| 11 | 1***1 | Гайка М12х1,25-6Н | |
| 12 | 4***5 | Втулка | |
| 13 | 4***9 | Ось | |
| 14 | 4***6 | Ролик | |
| 15 | 4***1 | Заглушка | |
| 16 | 4***2 | Рамка ролика в сборе | |
| 17 | 4***5 | Пружина | |
| 18 | 4***1 | Ось рамки | |
| 19 | 1***1 | Шплинт 3,7х25 | |
| 20 | 4***0 | Поперечина в сборе | |
| 21 | 1***7 | Шайба 12 пружинная | |
| 22 | 1***1 | Болт М12х1,25-6gх35 | |
| 23 | 1***1 | Гайка М18х1,5 | |
| 24 | 1***7 | Шайба | |
| 25 | 4***0 | Тросоукладчик лебедки в сборе | |
| 26 | 1***7 | Шайба 12 пружинная | |
| 27 | 1***1 | Болт М12х1,25-6gх35 | |
| 28 | 4***5 | Звездочка | |
| 29 | 4***8 | Шайба | |
| 30 | 8***7 | Шпонка сегментная 8х11х28 | |
| 31 | 4***3 | Звездочка | |
| 32 | 4***0 | Цепь | |
| 33 | 8***7 | Гайка |
