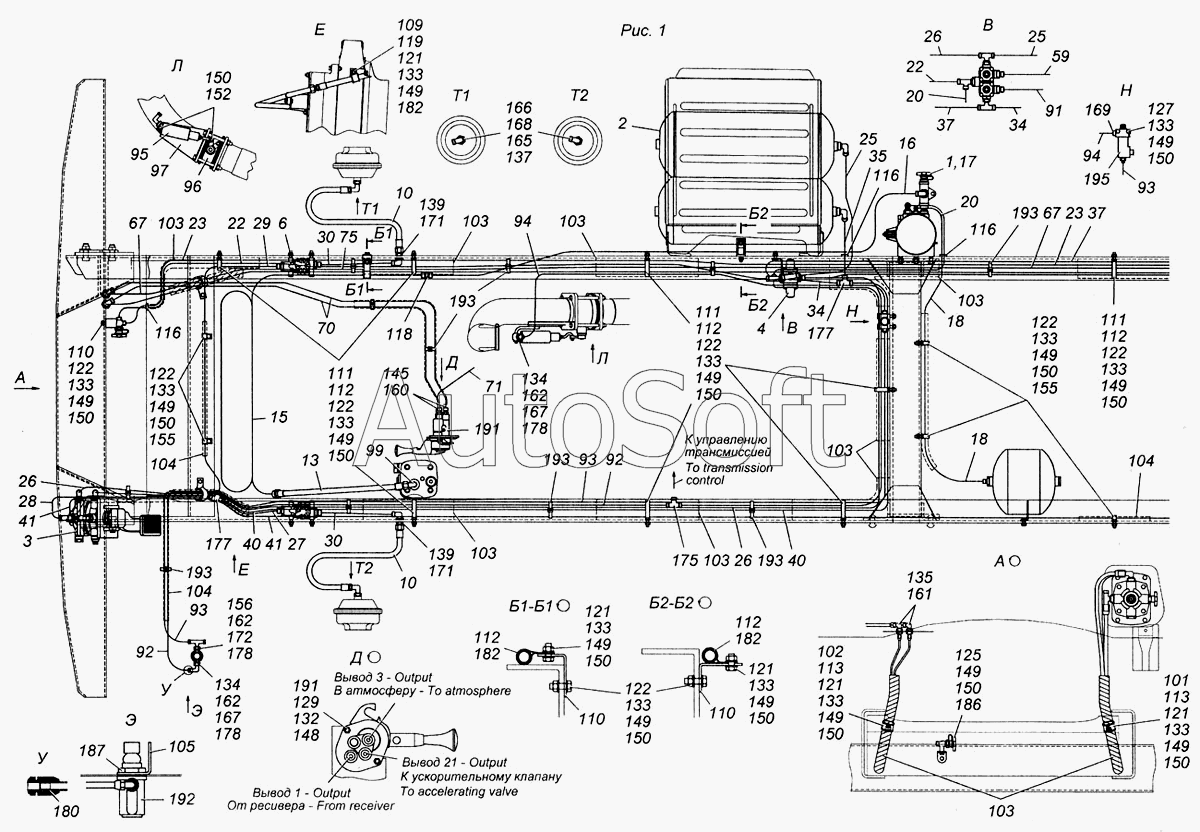

Каталог запасных частей к технике: Камский автозавод 4308 (2004). Установка пневмотормозов 4308-3500006
1
2
2
3
4
6
10
10
13
15
16
17
18
18
20
20
22
22
23
23
25
25
26
26
26
27
28
29
30
30
34
34
35
37
37
40
40
41
41
59
99
93
93
93
92
92
71
70
75
94
94
97
96
95
67
67
122
122
122
122
122
122
122
121
121
121
121
121
116
116
116
113
113
112
112
112
112
112
111
111
111
110
110
110
109
102
101
104
104
104
103
103
103
103
103
103
103
103
91
150
150
150
150
150
150
150
150
150
150
150
150
150
150
149
149
149
149
149
149
149
149
149
149
149
149
149
149
145
139
139
134
134
133
133
133
133
133
133
133
133
133
133
133
133
133
129
125
127
119
118
105
168
167
167
166
160
162
162
162
156
137
152
148
155
155
135
132
193
193
193
193
193
195
192
187
182
182
182
180
178
178
178
177
177
172
171
171
165
161
191
191
186
175
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Установка осушителя | |
| 2 | 4***3 | Установка воздушных ресиверов | |
| 2 | 4***0 | Установка воздушных ресиверов | |
| 3 | 6***4 | Установка двухсекционного тормозного крана | |
| 4 | 4***5 | Установка четырехконтурного защитного клапана | |
| 5 | 4***8 | Установка ускорительных клапанов | |
| 6 | 4***2 | Модуляторы с соединительной арматурой в сборе | |
| 6 | 4***0 | Модуляторы с соединительной арматурой в сборе | |
| 7 | 4***0 | Установка клапана управления тормозами прицепа | |
| 8 | 4***2 | Установка двухмагистрального клапана | |
| 8 | 4***0 | Установка двухмагистрального клапана | |
| 9 | 4***3 | Установка регулятора тормозных сил | |
| 10 | 5***0 | Шланг гибкий к двухсекционному крану | |
| 12 | 5***0 | Шланг гибкий | |
| 13 | 6***0 | Шланг гибкий соединительный | |
| 15 | 4***0 | Установка охладителя | |
| 16 | 4***6 | Трубка | |
| 17 | 4***2 | Установка осушителя | |
| 18 | 5***5 | Трубка | |
| 20 | 5***0 | Трубка в сборе | |
| 22 | 5***8 | Трубка | |
| 23 | 5***6 | Трубка | |
| 25 | 5***5 | Трубка | |
| 26 | 5***0 | Трубка | |
| 27 | 5***0 | Трубка | |
| 28 | 5***1 | Трубка в сборе | |
| 29 | 5***5 | Трубка | |
| 30 | 5***0 | Трубка | |
| 34 | 5***0 | Трубка | |
| 35 | 5***0 | Трубка | |
| 36 | 5***0 | Трубка | |
| 37 | 5***0 | Трубка | |
| 40 | 5***0 | Трубка | |
| 41 | 5***0 | Трубка | |
| 41 | 5***8 | Трубка | |
| 42 | 5***6 | Трубка | |
| 45 | 5***5 | Трубка | |
| 46 | 5***0 | Трубка | |
| 47 | 5***0 | Трубка | |
| 48 | 5***0 | Трубка | |
| 58 | 5***0 | Трубка | |
| 59 | 5***0 | Трубка | |
| 59 | 5***6 | Трубка | |
| 60 | 5***5 | Трубка | |
| 61 | 5***0 | Трубка в сборе | |
| 62 | 5***5 | Трубка | |
| 67 | 5***0 | Трубка | |
| 70 | 5***8 | Трубка | |
| 71 | 5***0 | Трубка подвода воздуха | |
| 75 | 5***0 | Трубка | |
| 91 | 5***0 | Трубка | |
| 92 | 5***0 | Трубка | |
| 93 | 5***2 | Трубка | |
| 94 | 5***0 | Трубка | |
| 95 | 5***5 | Трубка | |
| 96 | 6***4 | Корпус вспомогательного тормоза с заслонкой в сборе | |
| 97 | 5***0 | Кронштейн цилиндра в сборе | |
| 99 | 4***0 | Угольник ввертный | |
| 101 | 5***8 | Держатель заднего правого пучка проводов | |
| 102 | 5***9 | Держатель заднего левого пучка проводов | |
| 103 | 5***1 | Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 | |
| 104 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 105 | 4***3 | Кронштейн | |
| 109 | 5***0 | Втулка трубки | |
| 110 | 4***0 | Кронштейн | |
| 111 | 5***2 | Скоба | |
| 112 | 5***1 | Втулка трубки | |
| 113 | 5***7 | Втулка уплотнительная держателя пучков проводов | |
| 116 | 5***1 | Втулка проходная | |
| 118 | 5***2 | Штуцер проходной | |
| 119 | 5***2 | Кронштейн | |
| 121 | 1***1 | Болт М8-6gх20 | |
| 122 | 1***1 | Болт М8-6gх25 | |
| 125 | 1***1 | Болт М8-6gх30 | |
| 127 | 1***1 | Болт М8-6gх55 | |
| 129 | 1***1 | Винт М6-6gх16 | |
| 132 | 1***1 | Гайка ЕМ6-6Н | |
| 133 | 1***1 | Гайка М8х1,25-6Н | |
| 134 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 135 | 1***1 | Гайка низкая М14х1,5-6Н | |
| 137 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 139 | 1***1 | Гайка низкая М20х1,5-6Н | |
| 145 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 148 | 1***7 | Шайба 6 пружинная | |
| 149 | 1***7 | Шайба 8 пружинная | |
| 150 | 1***1 | Шайба плоская 8х17 | |
| 152 | 1***1 | Шплинт разводной 3х15 | |
| 155 | 8***8 | Скоба | |
| 156 | 8***2 | Переходник ввертный | |
| 160 | 8***8 | Штуцер ввертный | |
| 161 | 8***0 | Угольник | |
| 162 | 8***2 | Шайба 10 | |
| 165 | 8***3 | Шайба | |
| 166 | 8***0 | Угольник ввертный | |
| 167 | 8***8 | Угольник | |
| 168 | 8***6 | Кольцо уплотнительное | |
| 169 | 8***0 | Штуцер ввертный | |
| 171 | 8***5 | Угольник фланцевый проходной | |
| 172 | 8***2 | Тройник ввертной симметричный | |
| 175 | 8***9 | Тройник проходной | |
| 177 | 8***1 | Тройник 12 проходной | |
| 178 | 8***3 | Кольцо уплотнительное | |
| 180 | 8***9 | Кольцо уплотнительное | |
| 182 | 8***1 | Хомут | |
| 186 | 1***0 | Кран экстренного растормаживания в сборе | |
| 187 | 1***9 | Гайка М26х1,5-6Н | |
| 191 | 6***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 191 | 6***0 | Кран стояночного тормоза с ручным управлением в сборе | |
| 192 | 8***0 | Кран пневматический | |
| 193 | 2***8 | Хомут | |
| 195 | 4***0 | Клапан электромагнитный 7Д3.254.022-10 |
