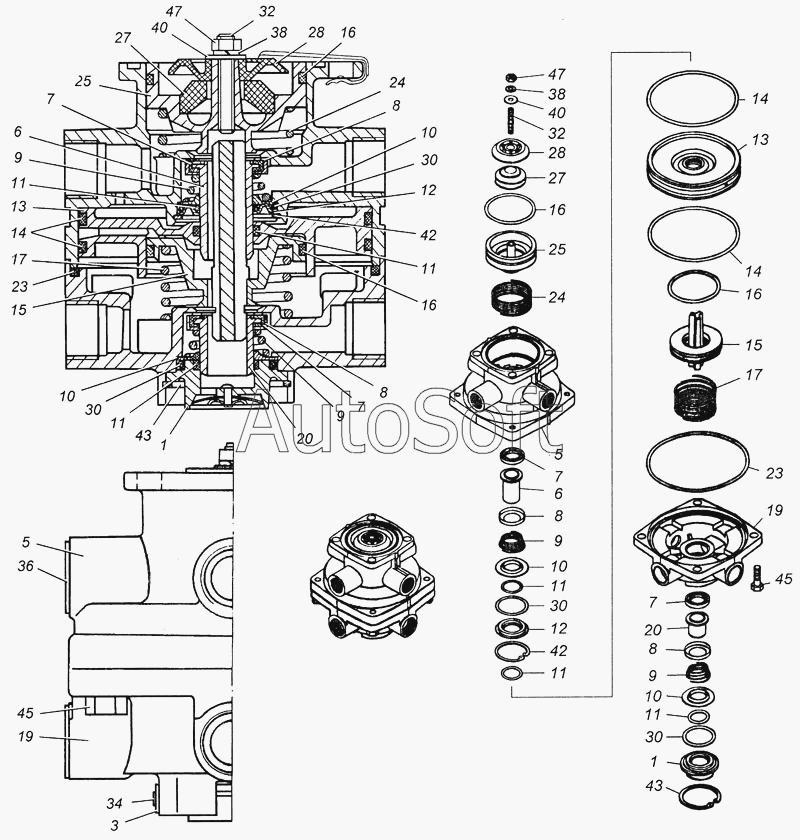

Каталог запасных частей к технике: Камский автозавод 4308 (2004). Кран тормозной двухсекционный в сборе 100-3514010
20
20
47
47
45
45
43
43
42
42
40
40
38
38
36
34
32
32
30
30
30
30
28
28
27
27
25
25
24
24
23
23
1
1
19
19
17
17
16
16
16
16
15
15
14
14
14
13
13
12
12
11
11
11
11
11
11
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
5
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Окно выпускное в сборе | |
| 3 | 1***9 | Табличка | |
| 5 | 1***0 | Корпус верхний | |
| 6 | 1***2 | Корпус клапана | |
| 7 | 1***3 | Кольцо | |
| 8 | 1***4 | Колпачок | |
| 9 | 1***6 | Пружина | |
| 10 | 1***7 | Кольцо опорное | |
| 11 | 1***8 | Кольцо | |
| 12 | 1***0 | Обойма | |
| 13 | 1***2 | Поршень большой | |
| 14 | 1***3 | Кольцо | |
| 15 | 1***4 | Поршень малый | |
| 16 | 1***5 | Кольцо | |
| 17 | 1***6 | Пружина | |
| 19 | 1***0 | Корпус нижний | |
| 20 | 1***2 | Корпус клапана | |
| 23 | 1***9 | Кольцо | |
| 24 | 1***0 | Пружина | |
| 25 | 1***2 | Поршень верхний | |
| 27 | 1***5 | Элемент уравновешивающий | |
| 28 | 1***6 | Тарелка пружины | |
| 30 | 1***9 | Кольцо | |
| 32 | 3***0 | Винт | |
| 34 | 3***3 | Заклепка пустотелая | |
| 36 | 3***3 | Пробка | |
| 38 | 3***7 | Шайба 6 пружинная | |
| 40 | 3***3 | Шайба 6 плоская | |
| 42 | 4***1 | Кольцо упорное 38 | |
| 43 | 4***0 | Кольцо упорное | |
| 45 | 2***8 | Болт М8-6gх25 | |
| 47 | 2***8 | Гайка М6-6Н |
