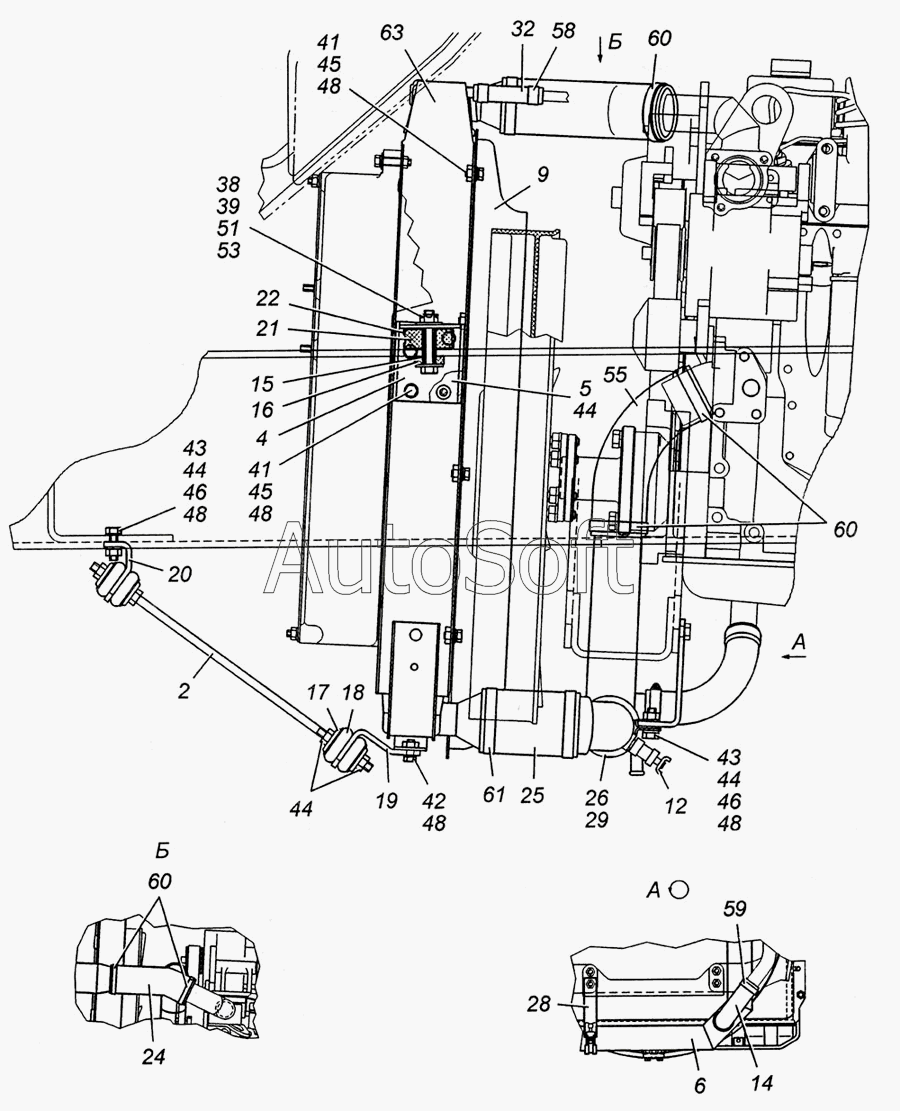

Каталог запасных частей к технике: Камский автозавод 4308 (2004). Установка радиатора Э4308-1300023
2
4
5
6
9
12
14
15
16
17
18
19
20
21
22
24
25
26
28
29
32
38
39
41
41
42
43
43
44
44
44
44
45
45
46
46
48
48
48
48
48
51
53
55
58
59
60
60
60
61
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | Э***4 | Тяга крепления радиатора в сборе | |
| 4 | Э***8 | Кронштейн крепления радиатора | |
| 5 | Э***9 | Кронштейн крепления радиатора | |
| 6 | Э***8 | Колено отводящее водяного трубопровода | |
| 9 | Э***0 | Кожух вентилятора с накладкой | |
| 12 | 5***1 | Кран сливной в сборе | |
| 14 | 7***2 | Рукав | |
| 15 | 6***6 | Втулка распорная | |
| 16 | 5***7 | Подушка крепления радиатора | |
| 17 | 5***8 | Чашка буфера тяги | |
| 18 | 5***0 | Буфер тяги крепления радиатора | |
| 19 | Э***7 | Кронштейн тяги радиатора задний | |
| 20 | Э***8 | Кронштейн тяги радиатора передний | |
| 21 | 5***0 | Подушка подвески радиатора | |
| 22 | 5***2 | Чашка подвески радиатора | |
| 24 | 5***0 | Рукав | |
| 25 | 5***7 | Рукав | |
| 26 | 5***7 | Хомут | |
| 28 | Э***0 | Кронштейн колена отводящего водяного трубопровода левый | |
| 29 | 5***9 | Прокладка хомута | |
| 32 | 5***1 | Рукав от радиатора к бачку | |
| 38 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 39 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 41 | 1***1 | Болт М8-6gх16 | |
| 42 | 1***1 | Болт М8-6gх20 | |
| 43 | 1***1 | Болт М10х1,25-6gх30 | |
| 44 | 1***1 | Гайка М10х1,25-6Н | |
| 45 | 1***1 | Шайба плоская 8х17 | |
| 46 | 1***1 | Шайба плоская 10,6х18х2 | |
| 48 | 1***3 | Шайба 8 пружинная | |
| 49 | 1***3 | Шайба 10 пружинная | |
| 51 | 1***1 | Шплинт 3х25 | |
| 53 | 8***1 | Болт М12х1,25-6gх70 | |
| 55 | 4***0 | Шланг отводящий водяного трубопровода | |
| 58 | 4***0 | Хомут ТОRRО 16-27/12-С7W1 | |
| 59 | 4***0 | Хомут ТОRRО 32-50/12-С7W1 | |
| 60 | 4***0 | Хомут ТОRRО 60-80/12-С7W1 | |
| 61 | 4***0 | Хомут ТОRRО70-90/12-С7W1 | |
| 63 | 4***3 | Радиатор ТУ 37.373.086-89 |
