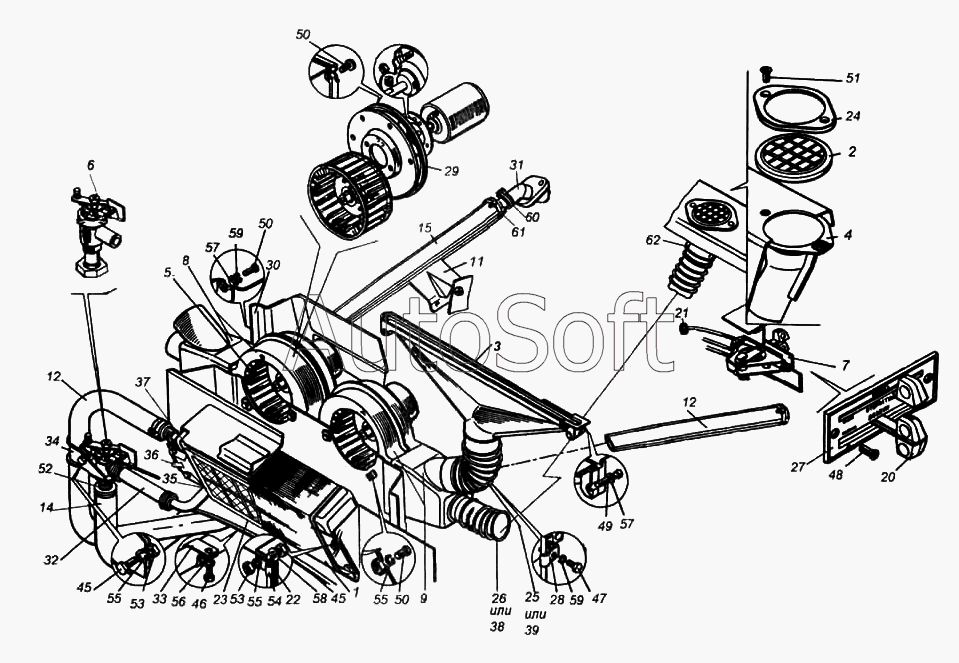

Каталог запасных частей к технике: Камский автозавод 6522 (2005). Установка системы отопления кабины
1
2
3
4
5
6
7
8
9
11
12
12
14
15
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
45
45
46
47
48
49
50
50
50
51
52
53
53
54
55
55
55
56
57
57
58
59
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Радиатор отопителя в сборе | |
| 2 | 5***1 | Распределитель | |
| 3 | 5***0 | Сопло обдува в сборе | |
| 4 | 5***1 | Патрубок подводящий в сборе | |
| 5 | 5***9 | Колесо рабочее с электродвигателем в сборе | |
| 6 | 5***0 | Кран отопления в сборе | |
| 7 | 5***0 | Привод управления отоплением | |
| 8 | 5***6 | Улитка с распределителем правая в сборе | |
| 9 | 5***7 | Улитка с распределителем левая в сборе | |
| 11 | 5***0 | Кронштейн поддерживающий | |
| 12 | 5***2 | Шланг отопителя отводящий в сборе | |
| 14 | 5***1 | Шланг отопителя подводящий | |
| 15 | 6***6 | Рукав | |
| 20 | 5***0 | Ручка управления | |
| 21 | 5***7 | Втулка оболочки троса | |
| 22 | 5***3 | Уплотнитель кожуха | |
| 23 | 5***9 | Уплотнитель радиатора | |
| 24 | 5***7 | Фланец крепления распределителя | |
| 25 | 5***1 | Шланг обдува ветрового стекла | |
| 26 | 5***7 | Шланг обдува бокового стекла | |
| 27 | 5***9 | Шкала | |
| 28 | 5***5 | Прижим троса | |
| 29 | 5***3 | Кольцо фланца | |
| 30 | 5***1 | Кожух | |
| 31 | 5***9 | Патрубок | |
| 32 | 5***3 | Шланг отопителя передний | |
| 33 | 5***5 | Скоба | |
| 34 | 5***7 | Скоба отводящего шланга | |
| 35 | 5***0 | Рамка фильтра | |
| 36 | 5***2 | Держатель | |
| 37 | 5***4 | Фильтроэлемент | |
| 38 | 5***1 | Шланг обдува бокового стекла | |
| 39 | 5***6 | Шланг обдува ветрового стекла | |
| 45 | 1***1 | Болт ТЕМ6-6gх16 | |
| 46 | 1***1 | Болт М8-6gх14 | |
| 47 | 8***3 | Болт М5-6gх10 | |
| 48 | 1***1 | Винт М6-6gх12 | |
| 49 | 1***1 | Винт М6-6gх25 | |
| 50 | 1***1 | Винт М5-6gх12 | |
| 51 | 1***1 | Винт самонарезающий типа АВ | |
| 52 | 1***1 | Гайка М24х1,5-6Н | |
| 53 | 1***1 | Гайка ЕМ6-6Н | |
| 54 | 1***1 | Закрытая скоба троса | |
| 55 | 1***7 | Шайба 6 пружинная | |
| 56 | 1***7 | Шайба 8 пружинная | |
| 57 | 1***1 | Шайба плоская 5,45х10х1 | |
| 58 | 1***1 | Шайба плоская 6х12х1,5 | |
| 59 | 1***3 | Шайба 5 пружинная | |
| 60 | 1***0 | Хомут 25 | |
| 61 | 1***0 | Хомут в сборе L=310 | |
| 62 | 8***3 | Хомут 46 |
