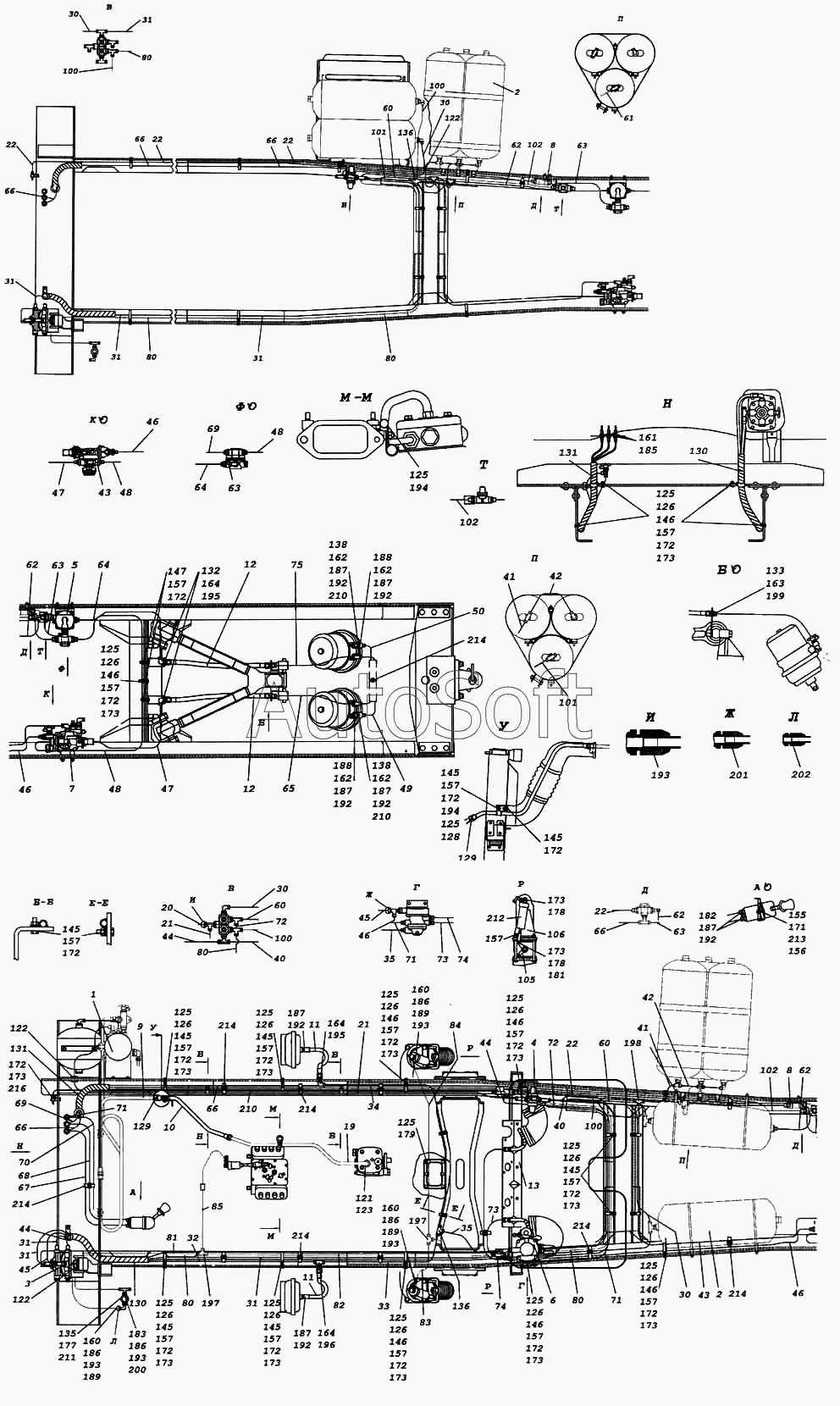

Каталог запасных частей к технике: Камский автозавод 5460 (2005). Установка пневмотормозов
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
19
20
21
21
22
22
22
22
22
30
30
30
30
31
31
31
31
31
31
31
32
33
34
35
35
40
40
41
41
42
42
43
43
44
44
44
45
45
46
46
46
46
47
47
48
48
48
49
50
60
60
60
61
62
62
62
62
63
63
63
63
64
64
65
66
66
66
66
66
66
67
68
69
69
70
71
71
71
72
72
73
73
74
74
75
80
80
80
80
80
80
81
82
83
84
85
100
100
100
101
101
102
102
102
105
106
121
122
122
122
123
125
125
125
125
125
125
125
125
125
125
125
125
125
125
125
126
126
126
126
126
126
126
126
126
126
126
126
128
129
129
130
130
131
131
132
133
135
136
136
138
138
145
145
145
145
145
145
145
145
146
146
146
146
146
146
146
147
155
156
157
157
157
157
157
157
157
157
157
157
157
157
157
157
157
157
160
160
160
161
162
162
162
162
163
164
164
164
171
172
172
172
172
172
172
172
172
172
172
172
172
172
172
172
172
172
173
173
173
173
173
173
173
173
173
173
173
173
173
173
173
177
178
178
179
181
182
183
185
186
186
186
186
187
187
187
187
187
187
187
188
188
189
189
189
192
192
192
192
192
192
192
193
193
193
193
193
194
194
195
195
196
197
197
198
199
200
201
202
210
210
210
211
212
213
214
214
214
214
214
214
214
216
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | Установка блока подготовки воздуха | |
| 2 | 5***0 | Установка воздушных ресиверов | |
| 3 | 5***4 | Установка тормозного крана | |
| 4 | 6***5 | Установка четырехконтурного защитного клапана | |
| 5 | 5***0 | Установка ускорительного клапана | |
| 6 | 6***2 | Установка клапана управления тормозами прицепа | |
| 7 | 5***0 | Установка регулятора тормозных сил | |
| 8 | 5***0 | Установка двухмагистрального клапана | |
| 9 | 6***0 | Охладитель | |
| 10 | 6***0 | Шланг гибкий соединительный | |
| 11 | 5***0 | Шланг гибкий | |
| 12 | 5***0 | Шланг гибкий | |
| 13 | 5***0 | Установка пневмовыводов к полуприцепу | |
| 19 | 6***0 | Трубка | |
| 20 | 5***0 | Трубка | |
| 21 | 5***8 | Трубка | |
| 22 | 5***5 | Трубка | |
| 30 | 5***0 | Трубка в сборе | |
| 31 | 5***0 | Трубка | |
| 32 | 5***0 | Трубка | |
| 33 | 5***7 | Трубка | |
| 34 | 5***5 | Трубка | |
| 35 | 5***6 | Трубка | |
| 40 | 5***5 | Трубка | |
| 41 | 5***0 | Трубка | |
| 42 | 5***0 | Трубка | |
| 43 | 5***5 | Трубка | |
| 44 | 5***6 | Трубка | |
| 45 | 5***5 | Трубка подвода воздуха | |
| 46 | 5***1 | Трубка | |
| 47 | 5***0 | Трубка | |
| 48 | 5***8 | Трубка | |
| 49 | 5***0 | Трубка | |
| 50 | 5***0 | Трубка | |
| 60 | 5***0 | Трубка | |
| 61 | 5***0 | Трубка | |
| 62 | 5***5 | Трубка | |
| 63 | 5***0 | Трубка | |
| 64 | 5***7 | Трубка | |
| 65 | 5***0 | Трубка | |
| 66 | 5***5 | Трубка | |
| 67 | 5***0 | Трубка | |
| 68 | 5***0 | Трубка | |
| 69 | 5***0 | Трубка | |
| 70 | 5***0 | Трубка | |
| 71 | 5***8 | Трубка | |
| 72 | 5***5 | Трубка | |
| 73 | 5***5 | Трубка | |
| 74 | 5***0 | Трубка | |
| 75 | 5***0 | Трубка | |
| 80 | 5***0 | Втулка трубки | |
| 81 | 5***0 | Трубка в сборе | |
| 82 | 5***0 | Трубка в сборе | |
| 83 | 6***4 | Трубка | |
| 84 | 6***6 | Трубка | |
| 85 | 5***7 | Трубка в сборе | |
| 100 | 6***0 | Трубка | |
| 101 | 5***0 | Трубка | |
| 102 | 5***0 | Трубка в сборе | |
| 105 | 5***4 | Корпус вспомогательного тормоза с заслонкой в сборе | |
| 106 | 5***0 | Кронштейн цилиндра в сборе | |
| 121 | 7***1 | Прокладка | |
| 122 | 5***1 | Втулка проходная | |
| 123 | 5***0 | Штуцер ввертный | |
| 125 | 5***0 | Втулка трубки | |
| 126 | 5***2 | Скоба | |
| 128 | 5***2 | Кронштейн | |
| 129 | 5***2 | Штуцер проходной | |
| 130 | 5***1 | Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 | |
| 131 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 132 | 6***9 | Кронштейн крепления шлангов | |
| 133 | 6***8 | Кронштейн | |
| 135 | 1***9 | Гайка М26х1,5-6Н | |
| 136 | 4***1 | Тройник | |
| 138 | 6***6 | Тройник фланцевый проходной | |
| 139 | 5***8 | Держатель заднего правого пучка проводов | |
| 145 | 1***1 | Болт М8-6gх20 | |
| 146 | 1***1 | Болт М8-6gх30 | |
| 147 | 1***1 | Болт М8-6gх35 | |
| 155 | 1***1 | Винт М6-6gх16 | |
| 156 | 1***1 | Гайка ЕМ6-6Н | |
| 157 | 1***1 | Гайка М8х1,25-6Н | |
| 160 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 161 | 1***1 | Гайка низкая М14х1,5-6Н | |
| 162 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 163 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 164 | 1***1 | Гайка низкая М20х1,5-6Н | |
| 171 | 1***7 | Шайба 6 пружинная | |
| 172 | 1***7 | Шайба 8 пружинная | |
| 173 | 1***1 | Шайба плоская 8х17 | |
| 177 | 1***1 | Шайба плоская 30х54 | |
| 178 | 1***1 | Шплинт разводной 3х15 | |
| 179 | 8***1 | Скоба | |
| 180 | 8***8 | Скоба | |
| 181 | 8***1 | Палец | |
| 182 | 8***6 | Штуцер ввертный | |
| 183 | 8***2 | Переходник ввертный | |
| 185 | 8***0 | Угольник | |
| 186 | 8***2 | Шайба 10 | |
| 187 | 8***3 | Шайба | |
| 188 | 8***5 | Тройник | |
| 189 | 8***8 | Угольник | |
| 191 | 8***0 | Вилка | |
| 192 | 8***6 | Кольцо уплотнительное | |
| 193 | 8***4 | Кольцо уплотнительное | |
| 194 | 8***1 | Хомут | |
| 195 | 8***5 | Угольник фланцевый проходной | |
| 196 | 8***6 | Тройник фланцевый проходной | |
| 197 | 8***0 | Тройник 6 проходной | |
| 198 | 8***1 | Тройник 12 проходной | |
| 199 | 8***0 | Штуцер фланцевый проходной | |
| 200 | 8***2 | Тройник ввертной симметричный | |
| 201 | 8***1 | Кольцо уплотнительное толкателя | |
| 202 | 8***9 | Кольцо уплотнительное | |
| 210 | 1***0 | Клапан контрольного вывода в сборе | |
| 211 | 8***0 | Кран пневматический | |
| 212 | 5***0 | Цилиндр пневматический | |
| 213 | 4***0 | Кран тормозной обратного действия с ручным управлением | |
| 214 | 2***8 | Хомут | |
| 216 | 1***0 | Кран экстренного растормаживания в сборе |
