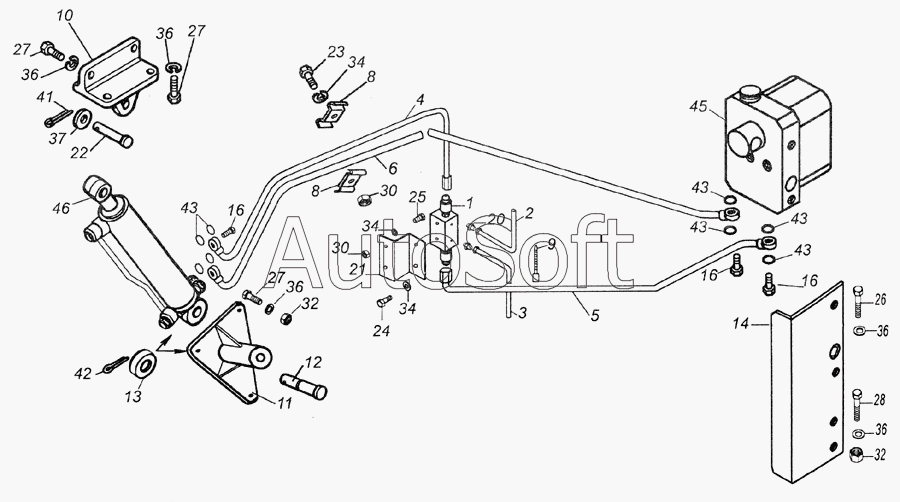

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-5000079-70 Установка механизма опрокидывания кабины
/545.gif)
1
2
3
4
5
6
8
8
9
10
11
12
13
15
16
16
16
20
21
22
23
24
25
26
27
27
27
28
30
30
32
32
34
34
34
36
36
36
36
36
37
41
42
43
43
43
43
43
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Разветвитель | |
| 2 | 6***1 | Трубка пластиковая | |
| 3 | 6***1 | Трубка пластиковая | |
| 4 | 6***0 | Трубка подъёма кабины | |
| 5 | 6***0 | Трубка подъёма кабины | |
| 6 | 6***0 | Трубка опускания кабины | |
| 8 | 7***8 | Скоба крепления топливных трубок | |
| 9 | 5***8 | Хомут | |
| 10 | 4***0 | Кронштейн | |
| 11 | 6***3 | Кронштейн цилиндра нижний | |
| 12 | 6***5 | Палец подвески гидроцилиндра | |
| 13 | 6***0 | Втулка | |
| 15 | 6***5 | Кронштейн насоса | |
| 16 | 4***9 | Болт поворотный | |
| 20 | 6***7 | Штуцер | |
| 21 | 6***5 | Кронштейн | |
| 22 | 2***1 | Палец 16х70 ОСТ 37.001.163-97 | |
| 23 | 1***1 | Болт М10х1,25-6gх30 | |
| 24 | 1***1 | Болт М10х1,25-6gх20 | |
| 25 | 1***1 | Болт М10х1,25-6gх40 | |
| 26 | 1***1 | Болт М12х1,25-6gх30 | |
| 27 | 1***1 | Болт М12х1,25-6gх35 | |
| 28 | 1***1 | Болт М12х1,25-6gх45 | |
| 30 | 1***1 | Гайка М10х1,25-6Н | |
| 32 | 1***1 | Гайка М12х1,25-6Н | |
| 34 | 1***3 | Шайба 10 пружинная | |
| 36 | 1***7 | Шайба 12 пружинная | |
| 37 | 1***3 | Шайба плоская 16х30 | |
| 41 | 1***1 | Шплинт 4х30 | |
| 42 | 1***1 | Шплинт 4,7х40 | |
| 43 | 1***0 | Прокладка 12,2х18х1,5 | |
| 45 | 4***0 | Насос опрокидывающего механизма КТС 40-506.900 | |
| 46 | 4***0 | Гидроцилиндр ШНКФ 453198.213 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
