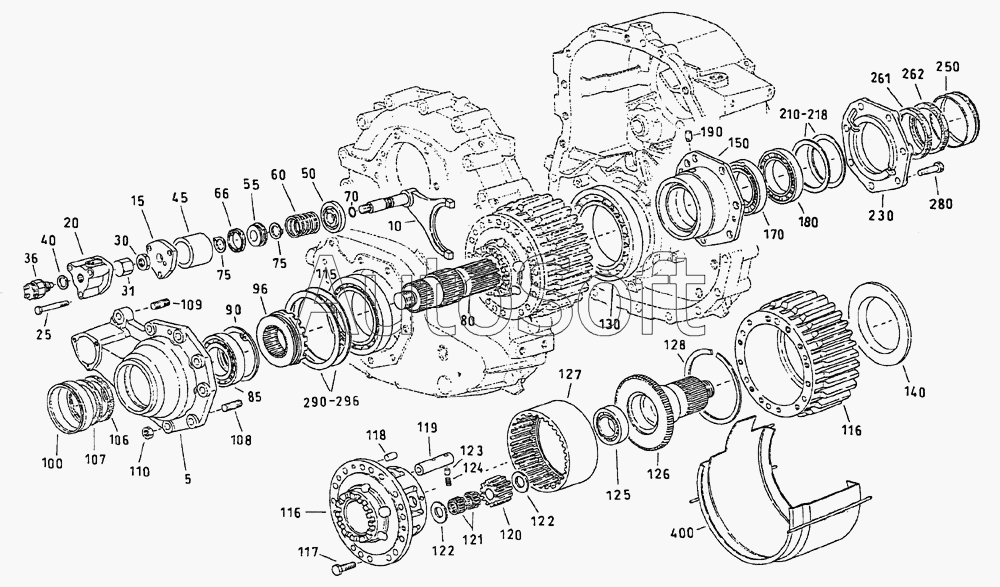

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). Ведомый вал, крышка подшипника
/666.gif)
5
10
15
20
25
30
31
36
40
45
50
55
60
66
70
75
75
80
85
90
96
100
106
107
108
109
110
115
116
116
117
118
119
120
121
122
122
123
124
125
126
127
128
130
140
150
170
180
190
210
212
214
216
218
230
250
261
262
280
290
291
292
293
294
295
296
297
400
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 1***2 | Корпус подшипника привода переднего моста | |
| 10 | 1***7 | Вилка переключения | |
| 15 | 1***4 | Крышка | |
| 20 | 1***1 | Крышка | |
| 25 | 1***7 | DIN 00931 6-гранный болт М8х75-8.8-А2С | |
| 30 | 1***5 | DIN 00936 6-гранная гайка М16х1,5-05-АЗС | |
| 31 | 1***0 | Шлицевая гайка | |
| 36 | 1***1 | Выключатель давления | |
| 40 | 1***0 | DIN 07603 Уплотнительное кольцо A18x22-CU | |
| 45 | 1***2 | Втулка | |
| 50 | 1***3 | Шайба | |
| 55 | 1***4 | Поршень | |
| 60 | 1***3 | Кольцо давления | |
| 66 | 1***1 | Уплотнительная крышка | |
| 70 | 1***9 | N 05040 Уплотнительное кольцо 13,3x2,4-NBR-70 | |
| 75 | 1***6 | DIN 00471 Пружинное стопорное кольцо 18x1.2 | |
| 80 | 1***0 | Вал привода переднего моста | |
| 85 | 1***8 | Шариковый подшипник | |
| 90 | 1***0 | DIN 00472 Пружинное стопорное кольцо 120x4 | |
| 96 | 1***5 | Кулачковая муфта | |
| 100 | 1***1 | Уплотнительная пробка | |
| 106 | 1***6 | Радиальное кольцо А 85x105x8/11 RD FPMVI 468 | |
| 107 | 1***2 | Радиальное кольцо AS 85x105x8 RD NBRPA 147 | |
| 108 | 1***5 | DIN 00939 Болт М12x45-8,8-АЗС | |
| 109 | 1***8 | DIN 00939 Болт М12х35-8,8-АЗС | |
| 110 | 1***9 | DIN 00934 6-гранная гайка М12-8-АЗС | |
| 115 | 1***0 | DIN 00720 Роликовый подшипник 32024 Х/С | |
| 116 | 1***5 | Ведомая шестерня | |
| 117 | 1***5 | DIN 00961 6-гранный болт М12x1.5x40-10.9-РН | |
| 118 | 1***5 | Штифт | |
| 119 | 1***9 | Ось сателлита | |
| 120 | 1***5 | Сателлит | |
| 121 | 1***8 | Игольчатый подшипник | |
| 122 | 1***0 | Упорная шайба | |
| 123 | 1***9 | DIN 00007 Фиксатор оси сателлитов 6М 6x10-ST | |
| 124 | 1***9 | Пружина сжатия | |
| 125 | 1***5 | Конический роликовый подшипник | |
| 126 | 1***1 | Вал привода заднего моста | |
| 127 | 1***6 | Коронная шестерня | |
| 128 | 1***3 | Пружинное стопорное кольцо | |
| 130 | 1***3 | Конический роликовый подшипник | |
| 140 | 1***4 | Маслоудерживающее кольцо | |
| 150 | 1***2 | Стакан подшипников | |
| 170 | 1***6 | Шариковый подшипник | |
| 180 | 1***7 | DIN 05412 Роликовый подшипник NU 1016 J1 | |
| 190 | 1***7 | Стопорный болт | |
| 210 | 1***4 | Регулировочная прокладка 0.75 | |
| 212 | 1***5 | Регулировочная прокладка 0.80 | |
| 214 | 1***6 | Регулировочная прокладка 0.90 | |
| 216 | 1***7 | Регулировочная прокладка 1.00 | |
| 218 | 1***8 | Регулировочная прокладка 1.25 | |
| 230 | 1***4 | Крышка подшипника | |
| 250 | 1***2 | Уплотнительная пробка | |
| 261 | 1***9 | Радиальное уплотнительное кольцо А100x120x10-WD FPM | |
| 262 | 1***8 | Радиальное уплотнительное кольцо ASL 100x120x10-NBR | |
| 280 | 1***2 | DIN 00931 6-гранный болт М12х45-8.8-АЗС | |
| 290 | 1***4 | Регулировочная прокладка 1.25 | |
| 291 | 1***5 | Регулировочная прокладка 1.30 | |
| 292 | 1***6 | Регулировочная прокладка 1.40 | |
| 293 | 1***7 | Регулировочная прокладка 1.50 | |
| 294 | 1***8 | Регулировочная прокладка 1.60 | |
| 295 | 1***9 | Регулировочная прокладка 1.70 | |
| 296 | 1***0 | Регулировочная прокладка 1.80 | |
| 297 | 1***1 | Регулировочная прокладка 1.85 | |
| 400 | 1***9 | Маслоотражательная панель |
