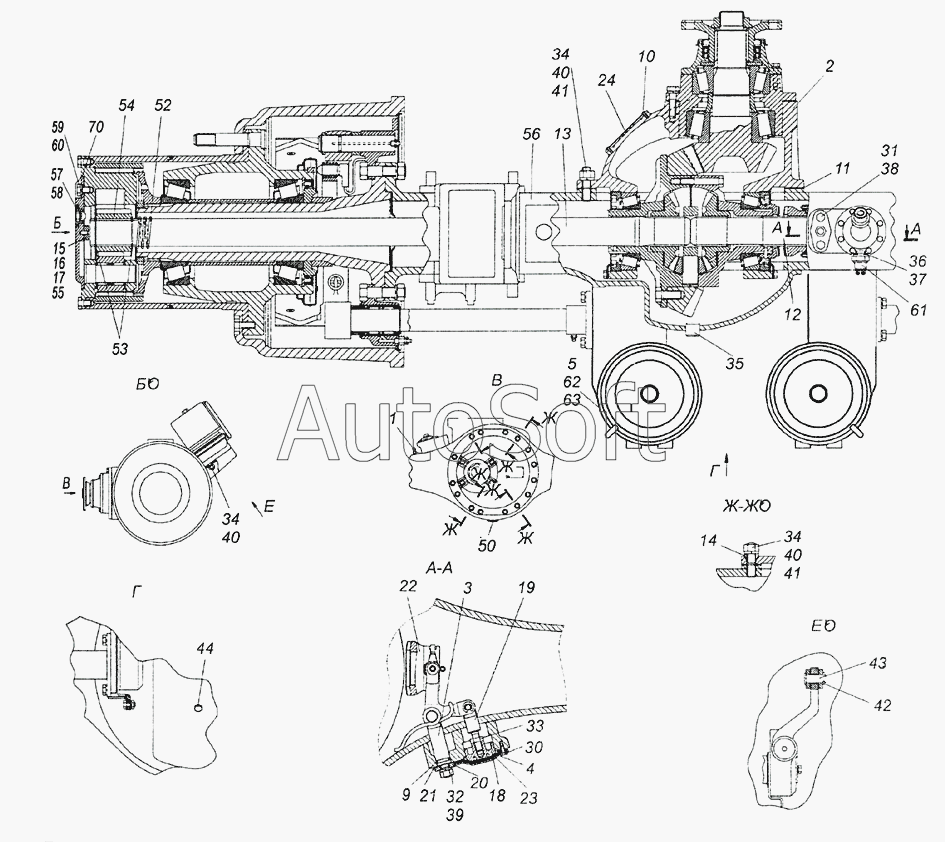

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6522-2400321-10 Мост задний
/293.gif)
52
33
34
34
34
35
36
37
38
39
40
40
40
41
41
42
43
44
50
51
32
53
54
55
56
56
57
58
59
60
61
62
63
70
13
6522-2400321-20
6520-2400628-10
6520-2400628-20
1
2
2
3
4
5
9
10
11
12
6522-2400321-10
14
15
16
17
18
19
20
21
22
23
24
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-2400628-10 | 6***0 | Мост задний | |
| 6520-2400628-20 | 6***0 | Мост задний | |
| 6522-2400321-10 | 6***0 | Мост задний | |
| 6522-2400321-20 | 6***0 | Мост задний | |
| 1 | 5***4 | Клапан со штуцером в сборе | |
| 2 | 6***0 | Передача главная заднего моста | |
| 2 | 6***0 | Передача главная заднего моста | |
| 3 | 5***6 | Вилка блокировки в сборе | |
| 4 | 5***4 | Крышка корпуса механизма блокировки (сварка) | |
| 5 | 6***0 | Тормозная камера тип 30/24 | |
| 9 | 7***9 | Кольцо уплотнительное | |
| 10 | 3***0 | Гвоздь нарезной | |
| 11 | 5***4 | Прокладка картера редуктора | |
| 12 | 6***9 | Полуось | |
| 13 | 6***1 | Полуось | |
| 14 | 5***2 | Втулка разжимная шпильки полуоси | |
| 15 | 6***4 | Упор полуоси | |
| 16 | 6***5 | Упор полуоси | |
| 17 | 6***6 | Упор полуоси | |
| 18 | 5***9 | Поршень механизма блокировки | |
| 19 | 5***0 | Стержень механизма блокировки | |
| 20 | 5***3 | Пластина опорная | |
| 21 | 5***4 | Прокладка | |
| 22 | 5***3 | Муфта блокировки межколесного дифференциала | |
| 23 | 5***7 | Диафрагма механизма блокировки межосевого дифференциала | |
| 24 | 6***0 | Табличка заводская ведущего моста | |
| 30 | 1***1 | Болт М6-6gх12 | |
| 31 | 1***1 | Болт М10х1,25-6gх30 | |
| 32 | 1***1 | Гайка М12х1,25-6Н | |
| 33 | 1***1 | Гайка М12х1,25-6Н | |
| 34 | 1***1 | Гайка М16х1,5-6Н | |
| 35 | 1***1 | Пробка резьбовая коническая 22х1,5 | |
| 36 | 1***0 | Прокладка регулировочная 16х22х0,5 | |
| 37 | 1***0 | Прокладка уплотнительная 16х22х1 | |
| 38 | 1***7 | Шайба 10 пружинная | |
| 39 | 1***7 | Шайба 12 пружинная | |
| 40 | 1***7 | Шайба 16 пружинная | |
| 41 | 1***1 | Шпилька М16х1,5-6gх22х40 | |
| 42 | 1***1 | Шплинт 3,7х25 | |
| 43 | 2***8 | Палец 14х35 ОСТ-37.001.163-97 | |
| 44 | 8***1 | Пробка КГ 1/8" | |
| 50 | 2***6 | Пробка магнитная в сборе | |
| 51 | 4***0 | Пружина маслосъемная правая 41-050-5051 | |
| 52 | 4***0 | Пружина маслосъемная левая 41-051-5051 | |
| 53 | 4***0 | Кольцо стопорное В52 БДС 2170-77 | |
| 54 | 4***0 | Ведущая шестерня колесного редуктора 41-007-2021 | |
| 55 | 4***0 | Упор полуоси 41-017-5082 | |
| 56 | 4***0 | Комплект для заднего моста 321.2-00.00.00 | |
| 56 | 4***0 | Комплект для заднего моста 628.2-00.00.00 | |
| 57 | 4***0 | Пробка магнитная М30х1,5 41-001-7647 | |
| 58 | 4***0 | Кольцо I А30х36 БДС 3609-78 | |
| 59 | 4***0 | Шайба 2 12Н БДС 833-82 | |
| 60 | 4***0 | Болт А2 М12х1,5х20 БДС 1232-86 | |
| 61 | 4***4 | Выключатель света заднего хода ВК 403 Б | |
| 62 | 4***0 | Тормозная камера тип 30/24 925 4920010 | |
| 63 | 2***0 | Тормозная камера с пружинным энергоаккумулятором тип 30/24 | |
| 70 | 4***0 | Локтайт 518 |
